گیربکس سه محور یکی از انواع گیربکس هلیکال شفت موازی است که برای انتقال گشتاور از موتور به سایر تجهیزات بکار می‌رود. گیربکس سه محور هلیکال باتوجه‌به راندمان حدود 98% و ظرفیت گشتاور بالا در طیف وسیعی از صنایع استفاده می‌شود. از جمله این صنایع میتوان به موارد زیر اشاره کرد:
- نوار نقاله
- میکسر
- سنگ‌شکن
- بالابر
- جرثقیل
- ماشین‌آلات کشاورزی
- بالمیل
- دستگاه‌های اکستروژن
- صنایع شن و ماسه شویی
- صنایع فولاد و دستگاه‌های نورد
- صنایع معدن
- و …
گیربکس سه محور با نام‌های گیربکس قورباغه‌ای، گیربکس شتری، گیربکس PM، گیربکس روسی یا گیربکس قورباغه‌ای روسی نیز شناخته می‌شود. وب‌سایت کالا صنعتی انواع گیربکس هلیکال در مدل‌های دو محور، سه محور و چهار محور را از برندهای معتبر ایرانی و جهانی با قیمت مناسب ارائه می‌نماید. برای ثبت سفارش به وب‌سایت مراجعه نمایید و یا از طریق شماره تماس 02191304300 با کارشناسان ما در ارتباط باشید.

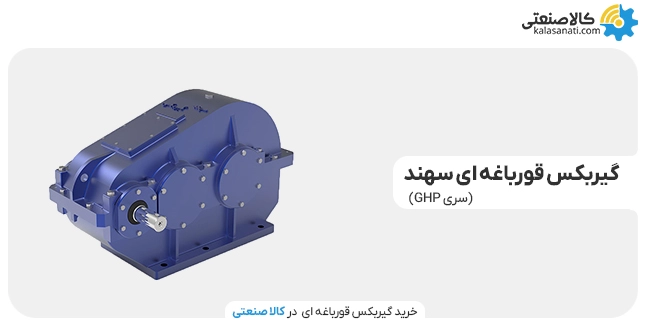

گیربکس قورباغه‌ای
گیربکس قورباغه‌ای یکی از انواع گیربکس سه محور است که به دلیل شکل خاص پوسته، به این نام شناخته می‌شود. از این گیربکس صنعتی در کاربردهایی نظیر میکسر، بالمیل، نوار نقاله یا کانوایرهای ظرفیت بالا، صنایع معدنی، فولاد، نورد و … استفاده می‌شود.
برخی از مهم‌ترین ویژگی‌های گیربکس قورباغه‌ای عبارت‌اند از:
- راندمان بالا (بیشتر از 90%)
- ظرفیت گشتاور بالا
- راه‌اندازی نرم و کم‌صدا
- مناسب برای کار مداوم و استارت‌های مکرر
- استفاده از دنده‌های هلیکال
- قیمت مناسب باتوجه‌به ظرفیت گیربکس
باتوجه‌به ویژگی‌های گفته شده، گیربکس قورباغه‌ای گزینه‌های محبوب برای طیف وسیعی از کاربردهای صنعتی به شمار می‌رود. بااین‌وجود گیربکس‌های قورباغه‌ای معایب و محدودیت‌هایی نیز دارند؛ از جمله:
- سایز نسبتاً بزرگ گیربکس
- تولید فقط به‌صورت شافت دار
گیربکس روسی چیست؟
مبدأ طراحی گیربکس قورباغه‌ای، کشور روسیه است و اولین‌بار این گیربکس‌ها از روسیه به ایران وارد شدند؛ به همین علت در ایران و چند کشور دیگر، گیربکس قورباغه‌ای با نام گیربکس روسی یا گیربکس قورباغه‌ای روسی نیز شناخته می‌شود. گیربکس‌های روسی به دلایل مختلفی محبوبیت بالایی در میان صنعتگران داشتند. به‌عنوان‌مثال:
- کیفیت بالا: گیربکس روسی معمولاً کیفیت ساخت بالا و طول عمر طولانی‌مدتی داشت.
- قابل‌اطمینان: این گیربکس‌ها در شرایط سخت و تحت بارهای بسیار زیاد نیز کارایی و عملکرد بهینه خود را حفظ می‌کردند.
- قیمت مناسب: باتوجه‌به ویژگی‌ها و مشخصات فنی گیربکس روسی، قیمت آن مقرون‌به‌صرفه بوده و ارزش خرید بالایی داشته است.
امروزه شرکت‌های توانمند ایرانی مانند گیربکس سهند، شریف، پارس، آسیا و … انواع گیربکس روسی را به روش مهندسی معکوس تولید می‌کنند. این شرکت‌ها ویژگی‌های بهبودیافته و مطابق استانداردهای جهانی را در طراحی مشابه گیربکس قورباغه‌ای روسی قدیمی ارائه می‌دهند.
مشخصات فنی گیربکس سه محور
مهم‌ترین مشخصات فنی گیربکس سه محور عبارت‌اند از:
- سایز گیربکس
- توان موتور قابل‌استفاده
- بازه نسبت تبدیل
- وزن گیربکس
- قطر شفت ورودی و خروجی
البته مشخصات فنی گیربکس‌های سه محور برندهای مختلف با یکدیگر متفاوت هستند. بر این اساس مشخصاتی که در ادامه می‌آیند در سه دسته زیر تفکیک می‌شوند:
- انواع گیربکس قورباغه‌ای پارس و چینی
- گیربکس قورباغه‌ای سهند سری GHP
- گیربکس سه محور شریف سری H
1) سایز گیربکس
| نوع گیربکس |
سایز |
| گیربکس قورباغه‌ای پارس و چینی |
8 سایز: 250 - 350 - 400 - 500 - 650 - 750 - 850 - 1000 |
| گیربکس قورباغه‌ای GHP سهند |
3 سایز: 150 - 250 - 300 |
| گیربکس سه محور سری H شریف |
4 سایز: 80 - 100 - 120 - 140 |
2) توان موتور و گشتاور خروجی گیربکس
هر سایز گیربکس، ظرفیت گشتاور و توان مشخصی دارد و باید با موتور متناسب با خود استفاده شود. در جدول زیر محدوده توان موتور قابل‌استفاده با هر گیربکس‌های قورباغه‌ای چینی و پارس و همچنین حداکثر گشتاور خروجی گیربکس‌های سهند و شریف بیان شده است:
| نوع گیربکس |
بازه گشتاور خروجی (N.m) |
| گیربکس قورباغه‌ای GHP سهند |
250 - 54380 |
| گیربکس سه محور سری H شریف |
11000 - 75000 |
توان موتور قابل استفاده با گیربکس قورباغه‌ای چینی و پارس
| سایز گیربکس |
محدوده توان موتور (KW) |
| 250 |
0.4 تا 7.7 |
| 350 |
0.95 تا 27 |
| 400 |
1.6 تا 26 |
| 500 |
2.7 تا 60.5 |
| 650 |
6.7 تا 106 |
| 750 |
9.5 تا 168 |
| 850 |
13.1 تا 264 |
| 1000 |
22.5 تا 355 |
توان‌های گفته‌شده با توجه به نسبت تبدیل گیربکس انتخاب می‌شوند؛ هرچه نسبت تبدیل بالاتر باشد باید از موتور با توان پایین‌تر استفاده شود و برعکس.
3) بازه نسبت تبدیل
بازه نسبت تبدیل گیربکس سه محور شامل نسبت‌های زیر می‌شود:
| نوع گیربکس |
بازه نسبت تبدیل |
| گیربکس قورباغه‌ای چینی و پارس |
8.23 - 48.57 |
| گیربکس قورباغه‌ای سهند سری GHP |
7.5 - 90 |
| گیربکس سه محور شریف سری H |
دو استیج: 7.9 - 22.7
سه استیج: 23.6 - 127.7
چهار استیج: 107.4 - 504 |
4) وزن گیربکس
وزن گیربکس قورباغه‌ای چینی و گیربکس سه محور شریف باتوجه‌به سایز گیربکس در جدول زیر ذکر شده است:
| نوع گیربکس |
سایز گیربکس |
وزن (Kg) |
| گیربکس قورباغه‌ای چینی |
250 |
100 |
| 350 |
200 |
| 400 |
259 |
| 500 |
390 |
| 650 |
880 |
| 750 |
1100 |
| 850 |
1500 |
| 1000 |
2230 |
| گیربکس سه محور شریف سری H |
80 |
400 |
| 100 |
800 |
| 120 |
1100 |
| 140 |
2000 |
5) قطر شفت ورودی و خروجی
قطر شفت‌های ورودی و خروجی انواع گیربکس سه محور و قورباغه‌ای را میتوانید در جدول زیر مشاهده کنید.
| گیربکس قورباغه‌ای چینی و پارس |
| سایز گیربکس |
قطر شفت ورودی (mm) |
قطر شفت خروجی (mm) |
| 250 |
30 |
55 |
| 350 |
40 |
55 |
| 400 |
40 |
80 |
| 500 |
50 |
80 |
| 650 |
60 |
110 |
| 750 |
60 |
110 |
| 850 |
90 |
130 |
| 1000 |
90 |
150 |
| گیربکس قورباغه‌ای سهند سری GHP |
| سایز گیربکس |
قطر شفت ورودی (mm) |
قطر شفت خروجی (mm) |
| 150 |
30 |
55 |
| 250 |
40 |
75 |
| 300 |
50 |
85 |
| گیربکس سه محور شریف سری H |
| سایز گیربکس |
قطر شفت خروجی (mm) |
| 80 |
100 |
| 100 |
1200 |
| 120 |
1400 |
| 140 |
1800 |
خرید گیربکس قورباغه‌ای
اگر قصد خرید گیربکس قورباغه‌ای را دارید، کالا صنعتی یکی از بهترین گزینه‌های پیش روی شما است. در وب‌سایت کالا صنعتی مجموعه‌ای از انواع گیربکس سه محور از برندهای معتبر همراه با گارانتی اصالت و سلامت کالا، قیمت مناسب و تحویل سریع در سراسر ایران ارائه می‌شود. هنگام خرید گیربکس قورباغه‌ای باید عوامل مختلفی را در نظر بگیرید. از جمله این عوامل عبارت‌اند از:
- توان موتور: پیش از انتخاب گیربکس باید الکتروموتوری با توان و سرعت مناسب برای کاربرد موردنظر انتخاب نمایید.
- سایز گیربکس: هر سایز گیربکس سه محور یا قورباغه‌ای ظرفیت توان مشخصی دارد. پس از انتخاب موتور باید سایز گیربکس متناسب با توان موتور را بیابید.
- نسبت تبدیل: نسبت تبدیل گیربکس قورباغه‌ای مشخص‌کننده دور و گشتاور خروجی است.
- برند: پس از بررسی مشخصات فنی موردنیاز، به سراغ برندهای تولیدکننده گیربکس می‌رویم. گیربکس‌های سه محور و قورباغه‌ای برندهای مختلف با ویژگی‌های منحصربه‌فردی تولید می‌شوند که باید به‌دقت مورد بررسی قرار گیرند.
- خدمات پس از فروش: یکی از نکات مهم هنگام خرید گیربکس قورباغه‌ای، خدمات پس از فروش محصول است. بیشتر برندهای معتبر ایرانی برای محصولات خود گارانتی تعمیر یا تعویض در نظر می‌گیرند. اما معمولاً گارانتی برندهای اروپایی در ایران قابل‌پیگیری نیست.
وب‌سایت کالا صنعتی به‌عنوان نماینده رسمی برندهای شناخته شده ایرانی مانند گیربکس سهند، گیربکس شریف و … تمامی گیربکس‌های سه محور و قورباغه‌ای را به همراه گارانتی معتبر شرکتی ارائه می‌نماید. برای استفاده از گارانتی یا اطلاع از شرایط آن با کارشناسان ما در تماس باشید.
