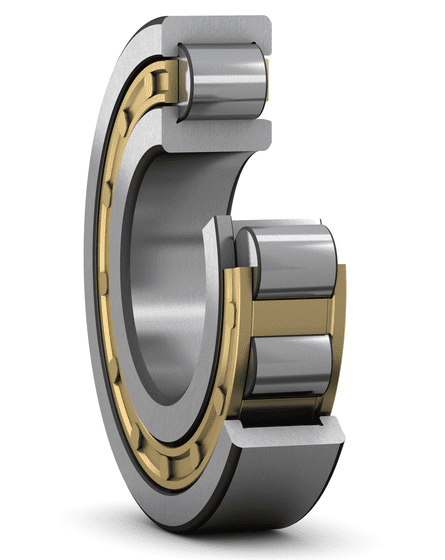

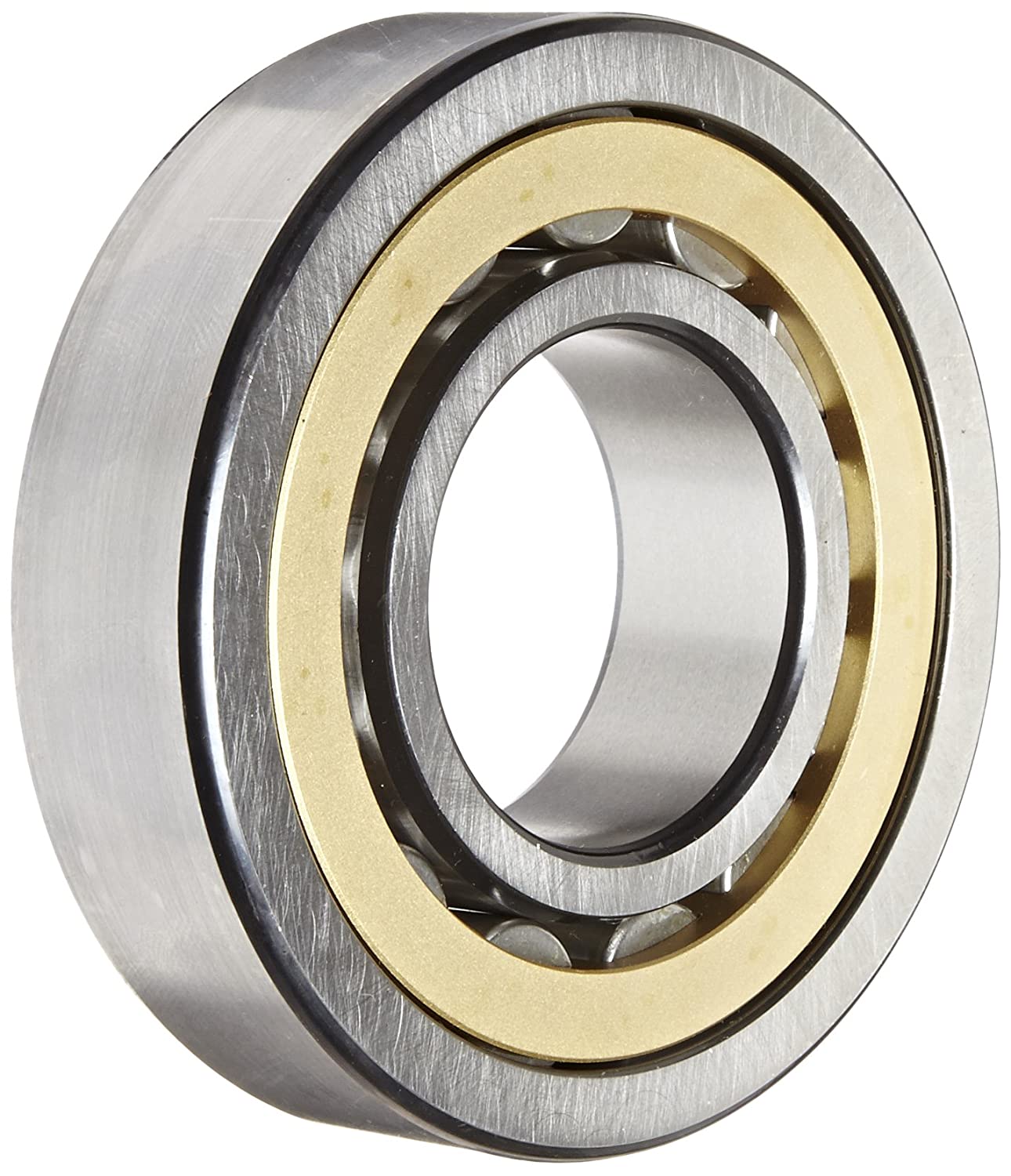

رولبرینگ های استوانه ای انتخابی مناسب برای کاربری هایی هستند که به تحمل بارهای شعاعی متعدد نیاز دارند و به صورت اختصاصی برای تحمل بارهای شعاعی طراحی شده اند. ویژگی اصلی رولبرینگ های استوانه ای، طراحی منحصر به فرد دو رینگ داخلی و خارجی به همراه عناصر غلتان استوانه ای است. عناصر غلتان به کمک یک قفسه به رینگ ها متصل میشوند. در برخی از رولبرینگ ها به دلیل افزایش راندمان و کارایی تعداد عناصر غلتان افزایش پیدا میکند.
محدوده سرعت قابل تحمل این نوع رولبرینگ ها بالا است و این رولبرینگ ها سرعت های بالا را در تجهیزاتی مانند پمپ‌ها، ماشین‌آلات ابزار دقیق و یا صنایع فولاد به خوبی تحمل میکنند.
مشخصات فنی رولبرینگ استوانه ای
در ادامه به بررسی نکات کلیدی رولبرینگ های استوانه ای می پردازیم.
- کد فنی: N . NJ . NUP . NU
- ظرفیت بار شعاعی: زیاد
- ظرفیت بار محوری: ندارد
- محدوده سرعت: بالا
- ویژگی اصلی: طراحی منحصر به فرد دو رینگ داخلی و خارجی به همراه عناصر غلتان استوانه ای برای توزیع یکنواخت بار و افزایش ظرفیت بار محوری
- کاربرد: پمپ‌ها، ماشین‌آلات ابزار دقیق، صنایع فولاد و ...
در انتخاب رولبرینگ های استوانه ای مناسب، توجه به عواملی مانند ظرفیت بارهای شعاعی متعدد مورد انتظار، سرعت کارکرد و دمای محیط ضروری است.
انواع رولبرینگ استوانه ای
عمدتاً رولبرینگ های استوانه ای در سه نوع تک ردیفه، دو ردیفه و پر ساچمه طراحی و تولید میشوند که در ادامه به بررسی آنها به تفکیک میپردازیم.
رولبرینگ های تک ردیفه
این رولبرینگ ها با یک مجموعه رینگ داخلی و خارجی و همچنین یک مجموعه تک قفس و غلتک عرضه میشوند. رولبرینگ تک ردیفی چندین زیر گروه وجود دارد که تفاوت آنها در محل قرارگیری قفس و غلتک است. رولبرینگ های استوانه‌ای معمولاً در تمامی برندها دارای پیشوندهایی در کد فنی خود هستند و هرکدام به معنای نوع مشخصی از رولبرینگ های استوانه‌ای هستند. این پیشوندها اغلب پیشوندهایی هستند که در ادامه به آنها میپردازیم.
- پیشوند NU: پیشوند NU به این معنی است که رینگ داخلی بدون لبه است و قابلیت جدا شدن دارد. این رولبرینگ ها می‌توانند جابه‌جایی محوری شفت را نسبت به محفظه در هر دو جهت در خود جای دهند. پیشوند N هم مانند NU است و می‌تواند جابه‌جایی محوری شفت را نسبت به محفظه در خود جای دهد با این تفاوت که در رولبرینگ‌هایی با پیشوند N رینگ خارجی بدون لبه است و قابلیت جدا شدن دارد.
- پیشوند NJ: پیشوند NJ به معنای این است که رینگ داخلی از یک سمت لبه دارد و می‌تواند جابه‌جایی محوری شفت را نسبت به محفظه فقط در یک‌جهت تحمل کند. پیشوند NUP به این معنی است که رینگ داخلی رولبرینگ در یک طرف لبه یکپارچه و در سمت دیگر لبه جداشدنی دارد که این باعث میشود رولبرینگ به‌راحتی نصب شود.
رولبرینگ دو ردیفه
این یاتاقان‌ها شبیه رولبرینگ‌هایی تک ردیفی هستند با این تفاوت که دارای دو مجموعه رینگ‌های داخلی و خارجی و همچنین دو مجموعه غلتک و قفس هستند. این مدل به دلیل استحکام بیشتر، دقت بیشتر و افزایش ظرفیت حمل در ماشین‌های دقیق مورد استفاده قرار میگیرد.
رولبرینگ پر ساچمه
این رولبرینگ ها ظرفیت حمل بالا با عملکرد کمتر را ارائه می‌دهند. این رولبرینگ ها حداکثر تعداد عناصر غلتان را دارد. این رولبرینگ ها نیز مانند رولبرینگ های استوانه‌ای (سیلندریکال) تک ردیفه دارای پیشوندهایی هستند که معمولاً هر برند پیشوند مخصوص خود را دارد که در صفحه هر برند می‌توانید اطلاعات کامل راجع به آن برند را دریافت کنید.
کاربرد رولبرینگ استوانه ای
رولبرینگ استوانه‌ای در بسیاری ازسری‌ها و پیکربندی‌های استاندارد موجود است، آنها بخشی ضروری از هر ماشینی است که با قطعات چرخان عرضه میشود و به طور گسترده در صنایع مختلف استفاده میشوند. این رولبرینگ ها به طور گسترده در صنایع کاغذسازی، موتورهای الکتریکی، راه‌آهن، موتورسیکلت، پمپ ها، توربین های بادی و گیربکس ها استفاده میشوند. اگرچه این رولبرینگ ها در صنایع فوق مورداستفاده قرار می‌گیرند، اما استفاده از آنها به دلیل کارایی و دوام بالا حتی در همین شرایط محدود نمی‌شود. ترکیبی از ظرفیت بار بالا، سرعت متوسط و قابلیت تعویض صنعتی آن را به یکی از محبوب‌ترین طرح‌های رولبرینگ تبدیل کرده است. این رولبرینگ ها بر اساس کاربردشان با انواع مختلفی از مواد ساخته میشوند، اگرچه فولاد آلیاژی یک ماده پرکاربرد در این موارد است زیرا حداکثر دوام را به غلتک‌ها، رینگ‌ها و حتی قفس غلتکی ارائه می‌دهد. برای نظم یا دستیابی به عملکرد بیشتر با شتاب و سرعت بالا و همچنین ظرفیت حمل بیشتر و در عین حال دوام، این رولبرینگ ها از فولاد فشرده نیز ساخته شده‌اند. در برخی موارد از قفس های پلی آمیدی نیز استفاده میشود.
قیمت رولبرینگ استوانه ای
قیمت رولبرینگ استوانه ای در سال های اخیر به دلیل نوسانات قیمت دلار و قیمت متریال اولیه دستخوش تغییرات متعدد شده است. اما قیمت این نوع رولبرینگ هم مانند دیگر محصولات تحت تاثیر عوامل ثابتی مانند ابعاد فیزیکی قرار میگیرد که درک آنها باعث میشود انتخابی آگاهانه و مقرون به صرفه ای داشته باشید.
در ادامه به بررسی عوامل ثابت تاثیرگذار بر قیمت رولبرینگ استوانه ای میپردازیم.
1) جنس:
جنس رینگ ها، ساچمه ها و قفسه از مهمترین عوامل تعیین کننده قیمت رولبرینگ استوانه ای می باشد. فولاد آبکاری شده، آلیاژهای خاص و سرامیک از جمله متریال های رایج در تولید این نوع رولبرینگ هستند که هر کدام قیمت متفاوتی دارند. همچنین کیفیت مواد اولیه به کار رفته در ساخت رولبرینگ تاثیر مستقیمی بر قیمت آن دارد. استفاده از مواد با کیفیت بالا، منجر به افزایش استحکام، طول عمر و کارایی رولبرینگ استوانه ای شده و به طبع قیمت آن را نیز افزایش می دهد.
2) ابعاد:
قطر داخلی، قطر خارجی و ضخامت رولبرینگ از جمله ابعاد کلی آن هستند که بر قیمت تاثیر می گذارند. به طور کلی، رولبرینگ های با ابعاد بزرگتر، قیمت بالاتری دارند. همچنین قطر، طول و تعداد ساچمه ها نیز از دیگر عوامل موثر بر قیمت هستند. رولبرینگ هایی که از ساچمه های بیشتر و یا بزرگتر استفاده می کنند، به دلیل تحمل بار بالاتر، قیمت بیشتری نیز دارند.
3) نوع قفسه:
قفسه ها از جنس های مختلفی مانند فولاد، برنج و پلی آمید ساخته می شوند که هر کدام قیمت متفاوتی دارند. همچنین قفسه ها در انواع مختلفی مانند قفسه پر ساچمه، قفسه با صفحه جداشونده و قفسه ماشینکاری شده تولید می شوند که هر کدام مزایا و معایب خاص خود را داشته و بر قیمت نهایی رولبرینگ تاثیر می گذارند.
4) دقت:
رولبرینگ های استوانه ای در درجات دقت مختلفی تولید می شوند که از P0 تا P6 را شامل می شود. هرچه درجه دقت بالاتر باشد، قیمت رولبرینگ نیز بیشتر خواهد بود.
5) برند و شرکت سازنده:
برندهای معتبر و شناخته شده در زمینه تولید رولبرینگ استوانه ای، از مواد اولیه مرغوب، فرآیندهای تولید بروز و کنترل کیفیت دقیق استفاده می کنند. این امر سبب می شود که رولبرینگ های آنها از کیفیت و طول عمر بالاتری برخوردار باشند و سبب عملکرد روان تر و دقیق تر سیستم شوند. همچنین برندهای معتبر، خدمات پس از فروش و گارانتی معتبری برای محصولات خود ارائه می کنند که خیال شما را از بابت تعمیر یا تعویض رولبرینگ در صورت نیاز راحت می کند به همین دلیل ممکن است قیمت بالاتری داشته باشند.
موارد گفته شده در قیمت رولبرینگ استوانه ای اثرگذار هستند، بخاطر داشته باشید نمی‌توان قیمت را یکی از فاکتورهای اصلی انتخاب و خرید رولبرینگ در نظر گرفت. انتخاب رولبرینگ استوانه ای حتماً باید بر اساس نیازهای کاربری آن انجام شود و از آنجایی که کیفیت رولبرینگ در عمر و کارایی سیستم تاثیر مستقیم دارد، پیشنهاد میکنیم با تهیه رولبرینگ های استوانه ای اصلی از فروشگاه اینترنتی کالا صنعتی عملکرد مناسب سیستمتان را تضمین کنید.
همچنین در صورت نیاز به راهنمایی بیشتر در خصوص انتخاب و خرید رولبرینگ استوانه ای می‌توانید از طریق شماره‌تلفن 02191304300 با کارشناسان کالا صنعتی در ارتباط باشید و از مشاوره فنی و بازرگانی رایگان این مجموعه بهره‌مند شوید.
خرید رولبرینگ استوانه ای، پارامترهای مهم در هنگام انتخاب و خرید
رولبرینگ به عنوان یکی از قطعات حیاتی در تجهیزات الکتریکی، تاثیر مستقیمی بر عملکرد صحیح سیستم دارد. از این رو در هنگام انتخاب و خرید رولبرینگ بایستی پارامترهای مهم و فاکتورهای متعددی را در نظر بگیرید. اولین گام در هنگام انتخاب و خرید رولبرینگ های استوانه ای درک دقیق نیاز سیستم به رولبرینگ است. در ادامه به بررسی دیگر پارامترهای مهم در هنگام انتخاب و خرید رولبرینگ استوانه ای می پردازیم.
1) محدوده سرعت و ظرفیت تحمل بار:
حداکثر سرعت قابل تحمل برای رولبرینگ ها توسط سازنده مشخص می شود و باید با توجه به سرعت دوران مورد نیاز در کاربرد شما انتخاب گردد. انتخاب رولبرینگ با سرعت بالاتر از حد مجاز، سبب کاهش عمر و خرابی زودرس آن خواهد شد. برخی رولبرینگ ها برای تحمل بارهای شعاعی و برخی دیگر برای تحمل بارهای ترکیبی و محوری طراحی و تولید میشوند. رولبرینگ های استوانه ای برای تحمل بارهای شعاعی متعدد طراحی و به بازار عرضه میشوند.
2) کلاس دقت:
رولبرینگ های استوانه ای با درجات دقت مختلفی از P0 تا P6 تولید می شوند. هرچه درجه دقت (عدد بعد از P) کوچکتر باشد، دقت رولبرینگ بالاتر و قیمت آن نیز بیشتر خواهد بود. انتخاب کلاس دقت مناسب، به صحت و ظرافت عملکرد سیستم شما بستگی دارد.
3) ابعاد فیزیکی و سایز رولبرینگ:
سایز رولبرینگ از سه جهت قابل اندازه گیری است که در ادامه به بررسی آنها می پردازیم.
- قطر داخلی: قطر سوراخ داخل رولبرینگ که باید متناسب با شافت یا محور مورد استفاده باشد.
- قطر خارجی: قطر بیرونی رولبرینگ که باید با فضای موجود برای نصب آن مطابقت داشته باشد.
- ضخامت: ارتفاع رولبرینگ که باید با محدودیت های فضایی شما سازگار باشد.
4) جنس رینگ ها و ساچمه ها:
فولاد آبکاری شده، آلیاژهای خاص و سرامیک از جمله متریال های رایج برای رینگ ها هستند که هر کدام مزایا و معایب خاص خود را دارند. همچنین فولاد آبکاری شده، سرامیک و مواد دیگر برای ساچمه ها استفاده می شوند که بر سختی، مقاومت به خوردگی، اصطکاک و دمای کاری رولبرینگ تاثیر می گذارند.
