کوپلینگ میل پینی نوعی از کوپلینگ های پر کاربرد در صنعت است. این کوپلینگ های انعطاف پذیر، اغلب برای انتقال گشتاور بین محرک و عنصر چرخان به کار می روند. به طور معمول این کوپلینگ ها جهت جبران ناهماهنگی ها و ناهمترازی ها استفاده نمی شوند و اغلب به منظور جلوگیری از انتقال حرارت و انتقال توان استفاده می شوند.

کوپلینگ میل پنی

خرید کوپلینگ میل پینی؛ پارامترهای مهم در هنگام انتخاب و خرید کوپلینگ هالوپین

کوپلینگ میل پینی معمولاً به صورت سفارشی تولید می‌شود و در دسترس بودن آن به راحتی در بازار ممکن نیست. به دلیل نیاز به سفارشی سازی، خرید کوپلینگ میل پینی ممکن است کمی سخت باشد و نیازمند زمان و تعامل با تولیدکننده می‌باشد. در صورت نیاز به این نوع کوپلینگ، توصیه می‌شود با تولیدکنندگان معتبر و متخصص در این زمینه تماس بگیرید تا بتوانید نیازهای خود را برای سفارشی سازی کوپلینگ میل پینی خود بیان کنید.

نوع کاربری کوپلینگ

اولین قدم، تعیین نوع کاربرد کوپلینگ است. کوپلینگ‌های هالوپین در مدل‌های مختلفی مانند تک‌فنری، دو فنری، جوشی و... تولید می‌شوند که هر کدام برای نوع خاصی از کاربرد مناسب هستند. برای مثال، کوپلینگ‌های تک‌فنری برای کاربری‌هایی با نوسانات گشتاور کم و لرزش جزئی مناسب هستند، در حالی که کوپلینگ‌های دو فنری برای کاربری‌هایی با نوسانات گشتاور بالا و لرزش بیشتر کاربرد دارند.

گشتاور و دور موتور

از دیگر پارامترهای مهم، حداکثر گشتاور و دور موتور قابل انتقال توسط کوپلینگ است. این مقادیر باید با توجه به مشخصات موتور و شافت‌های مورد استفاده انتخاب شوند. انتخاب کوپلینگی با ظرفیت کمتر از موتور، می‌تواند منجر به خرابی و آسیب به سیستم شود.

ابعاد و اندازه

کوپلینگ‌های هالوپین در ابعاد و اندازه‌های مختلفی تولید می‌شوند. انتخاب کوپلینگ با ابعاد مناسب، از اهمیت بالایی برخوردار است. قطر داخلی کوپلینگ باید متناسب با قطر شافت باشد و طول آن نیز باید به گونه‌ای باشد که فاصله بین دو شافت را به درستی پوشش دهد.

جنس

جنس کوپلینگ هالوپین، با توجه به شرایط محیطی و نوع کاربرد انتخاب می‌شود. رایج‌ترین جنس‌های مورد استفاده برای این نوع کوپلینگ‌ها عبارتند از:

آلومینیوم: سبک، با قیمت مناسب و مقاوم در برابر خوردگی
فولاد: قوی، بادوام و مناسب برای کاربری‌های با گشتاور بالا
چدن: ارزان قیمت، با قابلیت تحمل بارهای سنگین

دمای کار

محدوده دمای کارکرد کوپلینگ، باید با توجه به شرایط محیطی محل نصب انتخاب شود. برخی از کوپلینگ‌ها برای کار در دماهای بالا یا پایین، به طور خاص طراحی شده‌اند.

شرکت کالا صنعتی به عنوان بزرگترین تامین کننده انواع لوازم صنعتی در ایران، سفارش ساخت انواع کوپلینگ های میل پینی را می پذیرد. همچنین شما می توانید برای دریافت مشاوره تخصصی رایگان با ارائه کاتالوگ برای خرید کوپلینگ میل پینی، با کارشناسان فروش کالا صنعتی تماس بگیرید.

مزایای کوپلینگ میل پینی

کوپلینگ های میل پینی یا هالوپین دارای مزایای متعددی هستند که در ادامه به مهم ترین مزایای این کوپلینگ ها اشاره خواهد شد.

این کوپلینگ ها توانایی تحمل بار بالایی دارند.
کوپلینگ میل پینی فولادی برای کاربردهایی با سرعت بالا بسیار مناسب هستند.
کوپلینگ هالوپین قابلیت اطمینان بالایی دارند.
نصب آسان
طول عمر طولانی (معمولا خرابی این کوپلینگ ها محدود به سایش بافر های آن است که با تعویض آن ها کوپلینگ مجدد به خوبی کار میکند).

کاربرد کوپلینگ میل پینی

کوپلینگ میل پینی با توجه به متریالی که از آن ساخته شده، سایز و ابعاد در کاربردهای متفاوتی مورد استفاده قرار میگیرند. این کوپلینگ ها در صنایع مختلفی مانند معدن و سیمان، تولید فولاد، تولید برق، نفت و گاز، آب و فاضلاب و ... مورد استفاده قرار میگیرند. برخی از انواع کاربرد کوپلینگ میل پینی در ادامه آورده شده است:

جرثقیل ها
نوار نقاله ها
دمنده ها
میکسر ها
ماشین آلات فرآوری سیمان
پمپ ها
خشک کن ها
هواکش صنعتی
و...

قیمت کوپلینگ میل پینی (rupex)

قیمت کوپلینگ میل پینی به عوامل متعددی بستگی دارد که با توجه به این عوامل قیمت آن ارزان یا گران است. در ادامه برخی از عوامل مهم تاثیر گذاشت در قیمت کوپلینگ میل پینی بیان شده است.

جنس بدنه: جنس بدنه کوپلینگ را می توان گفت مهم ترین عامل تاثیر گذار در قیمت کوپلینگ میل پینی است. بدنه کوپلینگ ها می تواند از جنس فولاد یا چدن باشد که کوپلینگ های فولادی به دلیل مزایایی که دارند، گران تر از کوپلینگ های چدنی است.
جنس بافر: جنس بافر و درجه سختی آن در قیمت کوپلینگ میل پینی تاثیر زیادی دارد. بافر این کوپلینگ از جنس NBR یا پلی اورتان است. انتخاب جنس بافر بستگی به کاربرد دارد.
جنس پین: دیگر عامل تاثیر گذار در کوپلینگ میل پینی، جنس پین آن است. پین اکثر کوپلینگ ها از جنس MO40 است.
عوامل دیگر (ماشین کاری، متریال نامناسب و...): عامل مهم دیگری که بر قیمت کوپلینگ میل پینی تاثیر دارد نوع ماشین کاری است که به سازنده کوپلینگ برمیگردد. گاهی ممکن است با این مسئله مواجه شوید که دو تامین کننده کوپلینگ با یک جنس به شما معرفی می کنند ولی قیمت یکی بسیار کمتر از دیگری است. ماشین کاری و فرآیند ساخت در طول عمل و نحوه عملکرد کوپلینگ بسیار اهمیت دارد. بسیاری از سازند گان از روش های ماشین کاری و تولید غیر استاندارد استفاده می کنند. شرکت کالا صنعتی انواع کوپلینگ های میل پینی را با بهترین کیفیت به مشتریان خود ارائه می دهد. جهت اطلاع از قیمت کوپلینگ با کارشناسان فروش کالا صنعتی در تماس باشید.

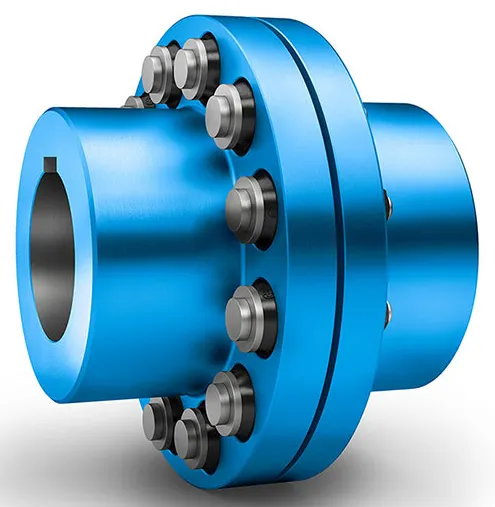

انواع کوپلینگ میل پینی (RUPEX)

کوپلینگ های میل پینی با توجه به متریال سازنده، به انواع متفاوتی تقسیم می شوند که در ادامه هرکدام از آن ها به همراه نام شان آورده شده است:

انواع کوپلینگ میل پنی

نوع کوپلینگ	توضیحات
RWN	کوپلینگ ساخته شده از چدن خاکستری
RWS	کوپلینگ ساخته شده از فولاد
RWB	کوپلینگ ساخته شده از چدن خاکستری با درام ترمز یا دیسک ترمز

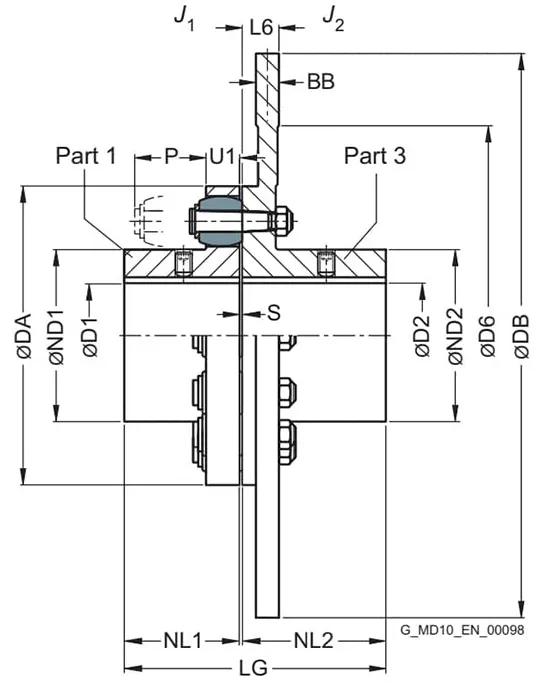

RBS	کوپلینگ ساخته شده از فولاد با درام ترمز یا دیسک ترمز
RFN	کوپلینگ ساخته شده از چدن خاکستری در نوع فلنج-شفت
RFS	کوپلینگ ساخته شده از فولاد در نوع فلنج-شفت

نحوه قرار گیری با توجه به سایز آن که از سایز 105 تا سایز 360 به صورت یک طرفه و از سایز 360 به بالا به صورت دو طرفه است.

ابعاد کوپلینگ میل پینی (rupex)

سایز های کوپلینگ میل پینی با توجه به متریال سازنده آن ها که در بالا اشاره شد به دو دسته تقسیم می شوند:

کوپلینگ های سری RWN و RWS
کوپلینگ های سری RFN و RFS

در ادامه به بررسی ابعاد کوپلینگ های میل پینی طبق استاندارد شرکت فلندر میپردازیم.

ابعاد کوپلینگ میل پینی RWN و RWS

این دو نوع، کوپلینگ میل پینی ساده هستند. کوپلینگ های RWN و RWS از نظر ابعادی یکسان هستند و کوپلینگ میل پینی RWN چدنی و کوپلینگ میل پینی RWS فولادی هستند. این دو کوپلینگ در مواردی با یکدیگر تفاوت دارند که در جدول زیر مشاهده می کنید.

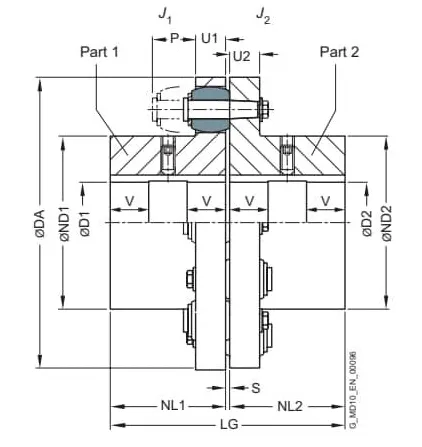

کوپلینگ میل پنی rwn-rws

سایز	گشتاور نامی بافر 80 ShoreA	سرعت rpm		ابعاد														گشتاور جرمی اینرسی
				سوراخ با کلید DIN 6885-1														گشتاور جرمی اینرسی
				D1 (MAX)		D1 (MAX)		DA	ND1	ND2	NL1/NL2	S	U1	U2	P	LG
		RWN	RWS	RWN	RWS	RWN	RWS	DA	ND1	ND2	NL1/NL2	S	U1	U2	P	LG
105	200	7000	10000	35	38	42	42	105	53	59	45	3	13	12	30	93	0.01	0.001
125	350	6000	9000	42	48	48	50	125	65	68	50	3	16	15	35	103	0.003	0.003
144	500	5250	7800	48	55	60	60	144	76	84	55	3	16	15	35	113	0.004	0.006
162	750	4650	6900	55	60	65	65	162	85	92	60	3.5	20	18	40	124	0.007	0.013
178	950	4200	6300	70	75	75	80	178	102	108	70	3.5	20	18	40	144	0.013	0.022
198	1300	3750	5600	80	90	90	95	198	120	128	80	3.5	20	18	40	164	0.021	0.029
228	2200	3300	4900	90	95	95	100	228	129	140	90	3.5	26	24	50	184	0.036	0.07
252	2750	3000	4400	100	110	110	120	252	150	160	100	3.5	26	24	50	204	0.068	0.12
285	4300	2650	3900	110	120	120	130	285	164	175	110	4.5	32	30	60	225	0.13	0.22
320	5500	2350	3500	120	130	130	140	320	180	192	125	4.5	32	30	60	255	0.22	0.29

سایز	گشتاور نامی بافر 80 ShoreA	سرعت rpm		ابعاد														گشتاور جرمی اینرسی
				سوراخ با کلید DIN 6885-1														گشتاور جرمی اینرسی
				D1 (MAX)		D1 (MAX)		DA	ND1	ND2	NL1/NL2	S	U1	U2	P	LG
		RWN	RWS	RWN	RWS	RWN	RWS	DA	ND1	ND2	NL1/NL2	S	U1	U2	P	LG
105	200	7000	10000	35	38	42	42	105	53	59	45	3	13	12	30	93	0.001	0.001
125	350	6000	9000	42	48	48	50	125	65	68	50	3	16	15	35	103	0.003	0.003
144	500	5250	7800	48	55	60	60	144	76	84	55	3	16	15	35	113	0.004	0.006
360	7800	2100	3100	130	145	140	150	360	200	210	140	4.5	42	42	75	285	0.4	0.69
400	12500	2050	2800	150	170	150	170	404	230	230	160	4.5	42	42	75	325	0.86	0.86
450	18500	1800	2500	170	190	170	190	450	260	260	180	5.5	52	52	90	366	1.7	1.7
500	25000	1600	2200	195	215	190	215	500	290	290	200	5.5	52	52	90	406	2.8	2.8
560	39000	1500	2000	140	165	140	165	560	250	250	220	6	68	68	120	446	4.8	4.8
				180	200	180	200		300	300							5.2	5.2
				200	240	200	240		320	320							5.2	5.2

سایز	گشتاور نامی بافر 80 ShoreA	سرعت rpm		ابعاد														گشتاور جرمی اینرسی
				سوراخ با کلید DIN 6885-1
				D1 (MAX)		D1 (MAX)		DA	ND1	ND2	NL1/NL2	S	U1	U2	P	LG
		RWN	RWS	RWN	RWS	RWN	RWS
105	200	7000	10000	35	38	42	42	105	53	59	45	3	13	12	30	93	0.001	0.001
125	350	6000	9000	42	48	48	50	125	65	68	50	3	16	15	35	103	0.003	0.003
144	500	5250	7800	48	55	60	60	144	76	84	55	3	16	15	35	113	0.004	0.006
630	52000	1280	1800	140	165	140	165	630	250	250	240	6	68	68	120	486	7.6	7.6
				180	200	180	200		300	300							7.9	7.9
				220	265	220	265		350	350							8.4	8.4
710	84000	1150	1600	160	190	160	190	710	290	290	260	7	80	80	140	527	14.4	14.4
				200	220	200	220		330	330							14.6	14.6
				240	280	240	280		385	385							15.5	15.5

ابعاد کوپلینگ میل پینی RFN و RFS

این دو نوع کوپلینگ فلنج دار هستند و از نظر ابعادی و سایز های ارائه شده با یکدیگر مشابه هستند و تفاوت آن ها در متریال سازنده آن ها است. کوپلینگ سری RFN از جنس چدن و کوپلینگ سری RFS از جنس فولاد است. ابعاد و مشخصات این دو کوپلینگ را در جدول زیر مشاهده می کنید.

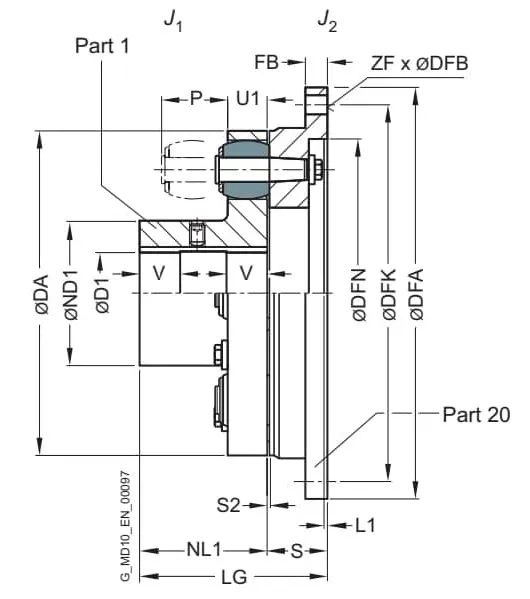

کوپلینگ میل پنی rfn-rfs

سایز	گشتاور نامی بافر 80 ShoreA	سرعت rpm		ابعاد														گشتاور جرمی اینرسی
				سوراخ با کلید DIN 6885-1							اتصالات فلنجی							گشتاور جرمی اینرسی
				D1 (MAX)		DA	ND1	NL1	S	LG	DFA h8	FB	DFN h7	L1	DFK	ZF	DFB	J1 KGM2	J2 KGM2
		RFN	RFS	RFN	RFS	DA	ND1	NL1	S	LG	DFA h8	FB	DFN h7	L1	DFK	ZF	DFB	J1 KGM2	J2 KGM2
105	200	7000	10000	35	38	105	53	45	26	71	158	10			142	6	9	0.001	0.005
125	350	6000	9000	42	48	125	65	50	31	81	180	13			160	6	11	0.03	0.012
144	500	5250	7800	48	55	144	76	55	31	86	200	13			180	7	11	0.004	0.018
162	750	4650	6900	55	60	162	85	60	37.5	97.5	220	13			200	8	11	0.007	0.032
178	950	4200	6300	70	75	178	102	70	37.5	108	248	16			224	8	14	0.013	0.055
198	130	3750	5600	80	90	198	120	80	37.5	118	274	16			250	8	14	0.021	0.08
228	220	3300	4900	90	95	228	129	90	45.5	136	314	20			282	8	18	0.036	0.18
252	2750	3000	4400	100	110	252	150	100	45.5	146	344	20			312	8	18	0.068	0.26
285	4300	2650	3900	110	120	285	164	110	55.5	166	380	22			348	9	18	0.13	0.46
320	5500	2350	3500	120	130	320	180	125	55.5	176	430	25			390	9	22	0.22	0.76
360	7800	2100	3100	130	145	360	200	140	70.5	211	480	25			440	10	22	0.4	1.4
400	12500	2050	2800	150	170	400	230	160	74.5	235	520	50	380	4	480	10	22	0.86	1.8
450	18500	1800	2500	170	190	450	260	180	85.5	266	575	45	428	6	528	12	26	1.7	3.2
500	25000	1600	2200	190	215	500	290	200	85.5	286	620	45	475	6	570	12	26	2.8	4.3

شرکت کالا صنعتی به عنوان بزرگترین تامین کننده انواع قطعات صنعتی در ایران، سفارش ساخت انواع کوپلینگ های میل پینی را میپذیرد. همچنین شما میتوانید برای کسب اطلاعات بیشتر در مورد انواع کوپلینگ ها و دریافت مشاوره رایگان به منظور بهترین انتخاب جهت کاربرد خود، با کارشناسان فروش کالا صنعتی تماس بگیرید.

طراحی کوپلینگ میل پینی (rupex)

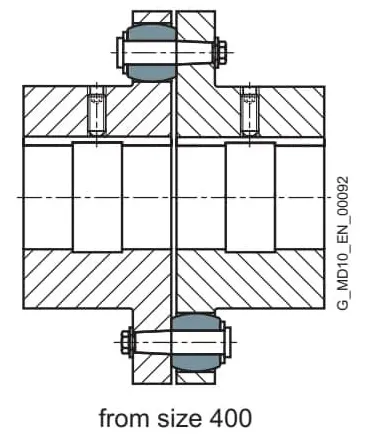

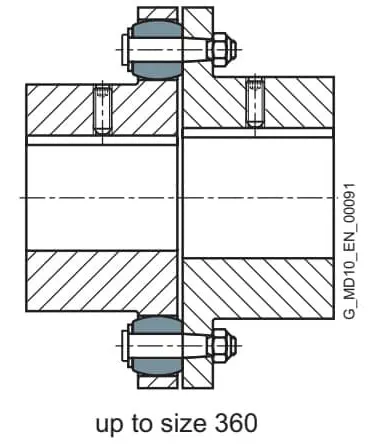

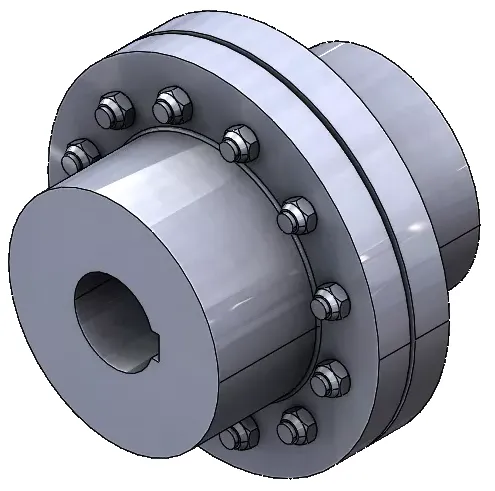

یک کوپلینگ میل پینی شامل دو هاب است که بر روی شفت های دو دستگاه نصب می شود. این دو هاب توسط پین های فولادی و بافرهای الاستومری به یکدیگر متصل شده اند. کوپلینگ میل پینی را می توان با قطعات جانبی مانند دیسک ترمز یا درام ترمز نیز نصب کرد. تا اندازه 360، پین و بافرهای کوپلینگ هالوپین در یک طرف نصب می شوند و از این سایز بالاتر، پین و بافر ها به شکل یک در میان قرار میگیرند.

طراحی کوپلینگ میل پنی

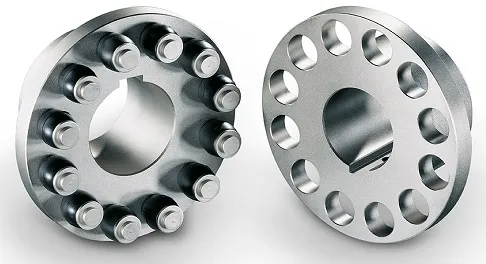

اجزای تشکیل دهنده کوپلینگ هالوپین

هاب ها: نوع RWN و RWB ساخته شده از چدن خاکستری، انواع RWS و RBS ساخته شده از فولاد
فلنج: انواع RFN، RFS ساخته شده از فولاد
پین: جنس فولاد 42CrMo4، سطح ماشین کاری شده
جنس بافر

مواد	درجه سختی	دمای کاری
NBR نوع استاندارد	80ShoreA	30- تا 80+ درجه سانتی گراد
NBR عایق الکتریکی	80ShoreA	30- تا 80+ درجه سانتی گراد
NBR نرم	60ShoreA	30- تا 80+ درجه سانتی گراد
NBR سخت	90ShoreA	30- تا 80+ درجه سانتی گراد
NR برای دمای پایین	80ShoreA	50- تا 50+ درجه سانتی گراد
HNBR برای دمای بالا	80ShoreA	10- تا 100+ درجه سانتی گراد
