شرکت LS کره جنوبی، یکی از برندهای پیشرو در زمینه تولید انواع درایوهای کنترل دور موتور برای کاربردهای مختلف صنعتی است. درایوهای این شرکت در مدل‌های مختلفی عرضه می‌شوند؛ اینورترهای سری iE5، iC5 و M100، میکرو درایوهای LS را تشکیل می‌دهند. در این میان، اینورترهای سری M100 جدیدترین و به‌روزترین مدل اینورترهای کوچک شرکت ال اس است که 9 تیپ با مشخصات فنی مختلف تولید می‌شود. هر سه اینورتر صنعتی گفته شده، از نوع تکفاز بوده و برای کاربردهای سبک مورداستفاده قرار می‌گیرند.
وب‌سایت کالا صنعتی به‌عنوان تأمین‌کننده اینورتر LS در ایران، تمامی درایوهای این شرکت را در کمترین زمان به سراسر ایران ارسال می‌نماید. برای کسب اطلاعات بیشتر، استعلام قیمت و خرید اینورتر LS مدل M100، iC5 و iE5 از طریق شماره‌تلفن 02191304300 با ما در ارتباط باشید.
اینورتر ال اس سری M100

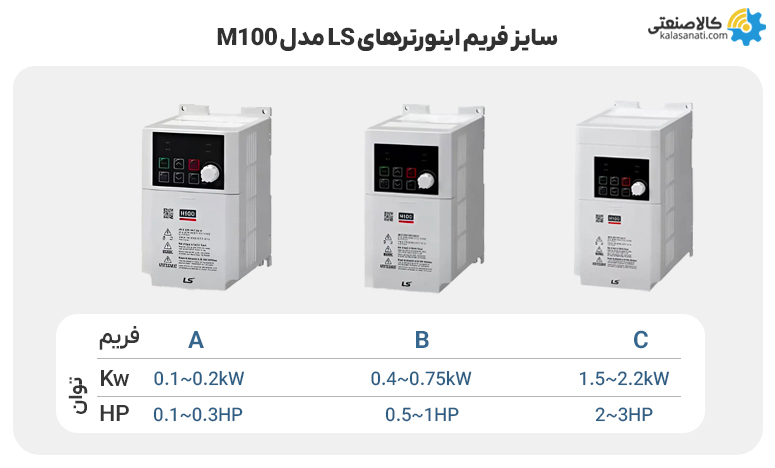

اینورتر ال اس سری M100 جدیدترین میکرو درایو شرکت LS کره جنوبی است که در سه سایز فریم برای کنترل موتورهایی در بازه توان 0.1 تا 2.2 کیلووات ارائه می‌شود.
از جمله ویژگی‌های اینورتر ال اس سری M100 می‌توان به موارد زیر اشاره نمود:
- فیلتر EMC داخلی (کلاس C2)
- ترمز دینامیکی داخلی 1.5 کیلووات
- منوی بهینه شده برای دسترسی سریع به پرکاربردترین پارامترها
- قابل‌نصب بر روی ریل DIN
- نصب چند درایو کنار هم (با فاصله 2 میلی‌متری بین درایوها)
- دارای پتانسیومتر داخلی
- اتصال آسان لوازم جانبی
- کابل‌های RJ45
- ارتباط RS485 داخلی در مدل‌های پیشرفته (Advance)
- قابلیت دانلود، آپلود، مشاهده و تغییر پارامترها و به‌روزرسانی نرم‌افزار داخلی بدون نیاز به روشن‌کردن دستگاه از طریق کابل RJ45
- اتصال کیپد از راه دور به‌وسیله کابل RJ45
- کنترل و مشاهده وضعیت درایو به‌وسیله نرم‌افزار Drive View 7 SW
مشخصات فنی درایو ال اس سری M100
هر یک از انواع درایوهای ال اس سری M100 با کد خاصی ارائه می‌شوند. این کد شامل 9 بخش بوده و مهم‌ترین اطلاعات و مشخصات فنی اینورتر LS را بیان می‌کنند.
مشخصات فنی انواع اینورتر LS سری M100 را در جدول زیر مشاهده می‌کنید:
| LSLV M100-EOFN |
0002 |
0004 |
0008 |
0001 |
0002 |
0004 |
0008 |
0015 |
0022 |
| توان موتور قابل استفاده |
سنگین کار |
اسب بخار |
0.25 |
0.5 |
1 |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
| کیلووات |
0.2 |
0.4 |
0.75 |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
| خروجی |
توان (KVA) |
0.6 |
0.95 |
1.9 |
0.3 |
0.6 |
0.95 |
1.9 |
3 |
4.5 |
| جریان (A) |
1.4 |
2.4 |
4.2 |
0.8 |
1.4 |
2.4 |
4.2 |
7.5 |
10 |
| فرکانس (Hz) |
0-400 |
0-400 |
| ولتاژ (V) |
سه‌فاز 200-240 |
سه‌فاز 200-240 |
| ورودی |
ولتاژ (V) |
تکفاز 100-120 |
تکفاز 200-240 |
| فرکانس (Hz) |
50-60 |
50-60 |
| جریان (A) |
3.7 |
7.4 |
13.9 |
1 |
1.8 |
3.7 |
7.1 |
13.6 |
18.7 |
| شیوه خنک کاری |
طبیعی |
طبیعی |
اجباری با فن |
| وزن |
1 |
1.36 |
0.66 |
1 |
1.45 |
اینورترهای سری M100 ال اس برای کار در شرایط محیطی خاصی طراحی شده‌اند. این شرایط عبارت‌اند از:
| دمای محیط |
10- تا 50+ درجه سانتی‌گراد (دمای گفته شده تحت شرایطی است که هیچگونه یخ‌زدگی روی دستگاه وجود نداشته باشد.) |
| رطوبت محیط |
کمتر از 95% RH |
| ارتفاع از سطح دریا |
بیشترین ارتفاع برای عملکرد طبیعی 1000 متر از سطح دریا (از ارتفاع 1000 تا 4000 متر، به ازای هر 100 متر 1% از ولتاژ ورودی و جریان خروجی درایو کاسته می‌شود.) |
| فشار هوا |
70-160 kPa |
| شرایط محیط |
جلوگیری از تماس با گازهای خورنده، گازهای قابل‌اشتعال، گرد‌و‌غبار، روغن و سایر آلاینده‌ها |
اینورتر LS مدل iC5
اینورتر LS مدل iC5 از الگوریتم کنترل برداری بدون سنسور استفاده می‌کند که باعث بهبود ویژگی‌های کنترل گشتاور و سرعت تحت بارهای مختلف می‌شود. همچنین این درایوها از قابلیت تنظیم خودکار (Auto Tuning) برخوردارند که پارامترهای موتور را به‌صورت خودکار تنظیم نموده و از مشکلات احتمالی در هنگام راه‌اندازی موتور، به‌خصوص در سرعت‌های پایین جلوگیری می‌کند.
از جمله ویژگی‌های دیگر این سری از اینورتر ال اس می‌توان به پردازنده قوی‌تر و بهینه‌تر نسبت به مدل‌های قبلی، سیگنال‌های PNP و NPN برای کنترل کننده خارجی، رابط ارتباطی Modbus-RTU و کنترل PID برای تنظیم سرعت در سریع‌ترین حالت ممکن اشاره نمود. اینورتر LS مدل iC5 نیز فقط به‌صورت اینورتر تکفاز ارائه شده و در جدول زیر الکتروموتور متناسب با آن‌ها را مشاهده می‌نمایید.
مشخصات فنی درایو ال اس سری iC5

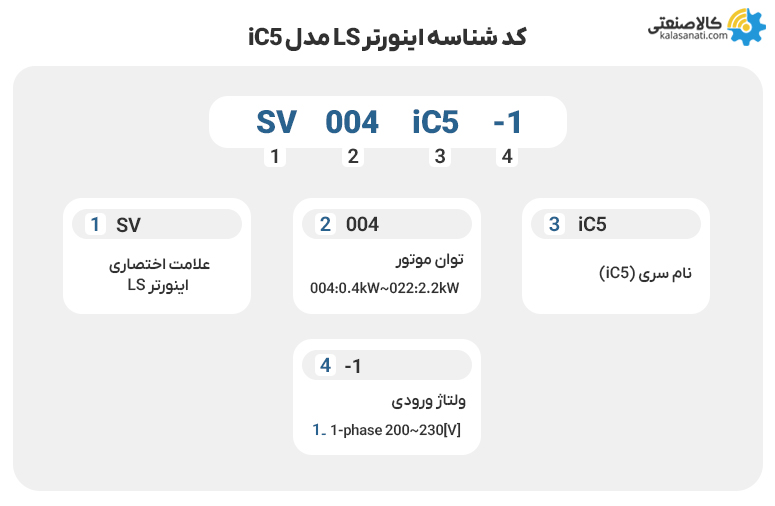

برای انتخاب اینورتر مناسب از سری iC5 باید کد درج شده روی پلاک یا کاتالوگ محصول را مشاهده نمایید. این رشته کد از 4 بخش تشکیل شده که اطلاعات اصلی اینورتر را بیان می‌کند.
مشخصات فنی هریک از اینورترهای این سری را در جدول زیر مشاهده می‌کنید.
1- اینورتر LS مدل IE5
سری IE5 در بازه توانی 0.1 kw الی 0.4 kw ارائه شده است. این نوع اینورتر LS هر دو نوع تکفاز و سه فاز را دارا میباشد. اینورتر LS سری IE5 دارای ابعاد کوچک و مناسب برای مصارف عمومی و صنعتی است.
| توابع |
مشخصات |
| رنج توان (kW) |
0.1 |
0.2 |
04 |
0.1 |
0.2 |
0.4 |
| ورودی ها |
ولتاژ (V) |
200 ~ 230 VAC (±10%) تک فاز |
200 ~ 230 VAC (±10%) سه فاز |
| فرکانس (Hz) |
50 ~ 60 [Hz] (±5%) |
| رنج جریان (A) |
2.0 |
3.5 |
5.5 |
1.2 |
2.0 |
3.5 |
| خروجی ها |
ولتاژ (V) |
3 phase 200 ~ 230V |
| فرکانس (Hz) |
0 ~ 200 [Hz] |
| رنج جریان (A) |
0.8 |
1.4 |
2.5 |
0.8 |
1.6 |
3.0 |
| کنترل |
نوع کنترل |
کنترل V/F |
| دقت تنظیم فرکانس |
فرمان دیجیتال: 0.01Hz
فرمان آنالوگ: 0.1Hz (حداکثر فرکانس: 60Hz) |
| دقت فرکانس |
فرمان دیجیتال: 0.01% از حداکثر فرکانس خروجی
فرمان آنالوگ: 0.1% از حداکثر فرکانس خروجی |
| الگوی V/F |
خطی، مربعی، V/F کاربر |
| ظرفیت اضافه بار |
150% در 1 دقیقه |
| افزایش گشتاور |
دستی / افزایش خودکار گشتاور |
| حفاظت |
قطع کردن (Trip) |
اضافه ولتاژ، کاهش ولتاژ، اضافه جریان، خطای زمین، اضافه بار درایو، قطع اضافه بار، اضافه دما، اضافه بار کندانسور، حفاظت اضافه بار از دست دادن فاز، تلفات فرمان فرکانس، خطای سخت افزار |
| هشدار |
پیشگیری از خطاها |
| افت لحظه ای نیرو |
زیر 15 میلی ثانیه: عملیات ادامه دارد (باید در محدوده ولتاژ ورودی نامی و خروجی نامی باشد)
بیش از 15 میلی ثانیه: عملیات راه اندازی مجدد خودکار. |
| عملکرد |
روش عملیات |
کی پد، ترمینال و ارتباط شبکه |
| تنظیم فرکانس |
روش آنالوگ: 0 ~ 10(V), 0 ~ 20(mA)، ولوم نمایشگر
روش دیجیتال: با استفاده از نمایشگر |
| عملکرد توابع |
کنترل PID، Up-Down، عملکرد 3 سیم |
| ورودی |
ترمینال چند منظوره (5 امتیاز) P1، P2، P3، P4، P5 |
انتخاب NPN/PNP |
| عملکرد FWD/REV، ریست خطا، عملیات Jog، فرکانس چند مرحله ای (بالا/پایین)، ترمز DC در حالت توقف، افزایش فرکانس، کاهش فرکانس، 3 عملیات سیم کشی خارجی A و B، تغییر به عملکرد عمومی از عملکرد PI. تنظیم فرکانس فرمان آنالوگ، حذف فرکانس ذخیره بالا/پایین |
| ترمینال رله چند منظوره |
خروجی وضعیت عملکرد خطا و درایو (N.). N.C) AC250V زیر 0.3A و کمتر از DC 30V 1A |
| خروجی آنالوگ |
0~10Vdc(زیر 10mA): را می توان از بین فرکانس، جریان، ولتاژ، ولتاژ DC انتخاب کرد.
|
شرایط
محیط نصب |
خنک کاری |
خنک کاری باز |
| محفظه |
IP20 (نوع باز) |
| دمای محیط |
-10℃ ~ 40℃ |
| دمای حفاظت |
-20℃ ~ 65℃ |
| رطوبت |
زیر 90% RH (بدون تراکم) |
| ارتفاع / لرزش |
زیر 1000 متر (از 1000 تا 4000 متر، ولتاژ نامی ورودی و جریان خروجی نامی درایو باید 1٪ برای هر 100 متر کاهش یابد)، 5.9 متر بر ثانیه مربع (0.6G) |
| شرایط نصب |
بدون گاز خورنده، بدون گاز قابل اشتعال، بدون روغن، بدون گرد و غبار |
2- اینورتر LS مدل IC5
سری IC5 هر دو نوع تکفاز و سه فاز را داراست. البته نوع تکفاز آن در قدرتهای 0.4 kw الی 2.2 kw ارائه شده است و نوع سه فاز آن در توانهای 0.4 kw الی 0.75 kw تولید شده است. اینورتر LS سری IC5 ضمن داشتن ابعاد کوچک، گشتاور بالا دارد و قابل استفاده در صنعت و مصارف عمومی است.
| توابع |
مشخصات |
| رنج توان (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
| ورودی ها |
ولتاژ (V) |
200 ~ 230 VAC (±10%) تک فاز |
| فرکانس (Hz) |
50 ~ 60 [Hz] (±5%) |
| رنج جریان (A) |
5.5 |
9.2 |
16 |
21.6 |
| خروجی ها |
ولتاژ (V) |
3 phase 200 ~ 230V |
| فرکانس (Hz) |
0 ~ 400 [Hz] |
| رنج جریان (A) |
2.5 |
0.95 |
3.0 |
4.5 |
| کنترل |
نوع کنترل |
کنترل V/F، کنترل برداری بدون سنسور (Sensorless vector control) |
| دقت تنظیم فرکانس |
فرمان دیجیتال: 0.01Hz
فرمان آنالوگ: 0.06Hz (حداکثر فرکانس: 60Hz) |
| دقت فرکانس |
فرمان دیجیتال: 0.01% از حداکثر فرکانس خروجی
فرمان آنالوگ: 0.1% از حداکثر فرکانس خروجی |
| الگوی V/F |
خطی، مربعی، V/F کاربر |
| ظرفیت اضافه بار |
150% در 1 دقیقه، 200% در 30 ثانیه (با مشخصه معکوس) |
| افزایش گشتاور |
دستی (قابل تنظیم از 15 ~ 0) / افزایش خودکار گشتاور |
| حفاظت |
قطع کردن (Trip) |
اضافه ولتاژ، کمبود ولتاژ، اضافه جریان، دمای بیش از حد درایو، دمای بیش از حد موتور، افت فاز ورودی/خروجی، سیم کشی اشتباه ورودی/خروجی، اضافه بار، خطای دستگاه خارجی، از دست دادن فرمان سرعت، خطای سخت افزاری، خطای ارتباطی، خطای CPU |
| هشدار |
پیشگیری از صدمات، هشدار اضافه بار |
| افت لحظه ای نیرو |
زیر 15 میلی ثانیه: عملیات ادامه دارد (باید در محدوده ولتاژ ورودی نامی و خروجی نامی باشد)
بیش از 15 میلی ثانیه: عملیات راه اندازی مجدد خودکار. |
| سیگنال ورودی |
روش عملیات |
کی پد / ترمینال / ارتباط شبکه |
| تنظیم فرکانس |
روش آنالوگ: 0 ~ 10, 4 ~ 20(mA)، ولوم نمایشگر
روش دیجیتال: با استفاده از کی پد
ارتباط شبکه: RS485 (اختیاری) |
| سیگنال راه اندازی |
راستگرد، چپگرد |
| عملکرد توابع |
کنترل PID، Up-Down، عملکرد 3 سیم |
| زمان شتاب/کاهش چند مرحله ای |
0.1 ~ 6000 ثانیه حداکثر 8 نوع موجود توسط ترمینال چند منظوره، الگوهای شتاب/کاهش قابل انتخاب: خطی، U و S |
| توقف اضطراری |
قطع کردن خروجی درایو |
| Jog |
عملیات Jog |
| ریست خطا |
وقتی عملکرد محافظ فعال است، خطا را ریست کنید |
| سیگنال خروجی |
وضعیت عملکرد و خروجی خطا |
تشخیص فرکانس، هشدار اضافه بار، توقف، اضافه ولتاژ، ولتاژ کم، گرمای بیش از حد درایو، اجرا، توقف، سرعت ثابت، جستجوی سرعت، خروجی خطا (رله و خروجی کلکتور باز) |
| شاخص |
یکی از فرکانس خروجی، جریان، ولتاژ و ولتاژ DC را انتخاب کنید. (ولتاژ خروجی: 0~10V) |
| تابع عملیات |
ترمز DC، محدودیت فرکانس، پرش فرکانس، عملکرد دوم، جبران لغزش، جلوگیری از معکوس کردن، راه اندازی مجدد خودکار، کنترل PID |
| صفحه کلید نمایشگر |
اطلاعات عملیات |
فرکانس خروجی، جریان و ولتاژ، مقدار فرکانس تنظیم شده، سرعت عملیات، ولتاژ DC |
| اطلاعات خطا ها |
.هنگام فعال شدن عملکرد حفاظتی، علت خطا را نمایش دهید. 5 خطا آخر ذخیره می شود |
شرایط
محیط نصب |
دمای محیط |
-10℃ ~ 40℃ |
| دمای حفاظت |
-20℃ ~ 65℃ |
| رطوبت |
زیر 90% RH (بدون تراکم) |
| ارتفاع / لرزش |
زیر 1000 متر (از 1000 تا 4000 متر، ولتاژ نامی ورودی و جریان خروجی نامی درایو باید 1٪ برای هر 100 متر کاهش یابد)، 5.9 متر بر ثانیه مربع (0.6G) |
| شرایط نصب |
بدون گاز خورنده، بدون گاز قابل اشتعال، بدون روغن |
| فشار |
70 ~ 106 kPa |
اینورتر LS مدل iE5
اینورترهای ال اس سری iE5 در زمان خود یکی از کوچکترین درایوهای این شرکت به شمار می آمدند. ابعاد این درایوها در مقایسه با محصولات قبلی شرکت ال اس، 5 تا 15 درصد کوچکتر شده بود و به واسطه 6 دکمه و یک کلید ولوم چرخان روی کیپد، تنظیم تمامی پارامترهای درایو به راحتی امکان پذیر بود. علاوه بر این، رابط Modbus، امکان کنترل درایو LS مدل iE5 را از طریق PLC و سایر دستگاه های کنترلی فراهم می ساخت.
تولید درایو LS مدل iE5 در حال حاضر متوقف شده و این درایو با سری جدیدتر آن یعنی درایو سری M100 جایگزین شده است.
مشخصات فنی درایوهای سری iE5 شرکت LS
هریک از انواع اینورترهای LS سری iE5 با کد خاصی در کاتالوگ یا روی Nameplate درایو معرفی شده‌اند. این کد از 5 بخش تشکیل شده که در تصویر زیر شرح داده شده است:
| مدل اینورتر LS سری iE5 |
001-1 |
002-2 |
004-1 |
001-2 |
002-2 |
004-2 |
| توان موتور قابل استفاده |
اسب بخار |
1/8 |
1/4 |
1/2 |
1/8 |
1/4 |
1/2 |
| کیلووات |
0.1 |
0.2 |
0.4 |
0.1 |
0.2 |
0.4 |
| خروجی |
توان اینورتر (kVA) |
0.3 |
0.6 |
0.95 |
0.3 |
0.6 |
1.4 |
| جریان خروجی (A) |
0.8 |
1.4 |
2.5 |
0.8 |
1.6 |
3.0 |
| فرکانس خروجی (Hz) |
0-200 |
| ولتاژ خروجی (V) |
سه‌فاز 200-230 ولت |
| ورودی |
ولتاژ ورودی (V) |
تکفاز 200-230 ولت |
سه‌فاز 200-230 ولت |
| فرکانس ورودی (Hz) |
50-60 هرتز |
| جریان ورودی (A) |
2.0 |
3.5 |
5.5 |
1.2 |
2.0 |
3.5 |
