گیربکس اکسترودر چیست؟
گیربکس اکسترودر یکی از اجزای بسیار مهم دستگاه اکسترودر است که در کاربردهای مختلف صنعتی از جمله صنایع پلاستیک، فراوری غذا، داروسازی، تولید زغال و … استفاده میشود. گیربکس اکسترودر وظیفه کنترل سرعت و گشتاور ماردون (پیچ) اکسترودر را بر عهده داشته و تأثیر زیادی بر عملکرد کلی دستگاه دارد.
در تولید دندههای گیربکس اکسترودر از فرایندهای حرارتی و سنگزنی خاصی استفاده میشود که ظرفیت گشتاور و راندمان گیربکس را افزایش میدهد. گیربکس اکسترودر از دندههای سختکاری شده برای تحمل و انتقال گشتاور بسیار بالا و بیرینگ (بلبرینگ و یا رول برینگ) کف گرد در شفت خروجی برای کنترل نیروهای محوری استفاده میکند.
یکی از بزرگترین تفاوتهای گیربکس اکسترودر با گیربکس هلیکال سه محور، استفاده از بیرینگ کفگرد (بلبرینگ و یا رول برینگ) است. بیرینگهای کف گرد برای تحمل بارهای محوری یا عمودی طراحی شدهاند.
انواع گیربکس اکسترودر
بهطورکلی انواع گیربکس اکسترودر به دودسته تکمحور و دو محور تقسیم میشوند؛ این دستهبندی بر اساس تعداد ماردون های دستگاه اکسترودر انجام شده است. گیربکس اکسترودر تکمحور دلیل ساختار سادهتر، قیمت مناسبتری داشته و در اکستروژن مواد با ویسکوزیته پایین و متوسط استفاده میشود. در مقابل گیربکس اکسترودر دو محور برای دستگاههایی که از دو مارپیچ استفاده میکنند، بهکاررفته و قیمت بالاتری دارد. این گیربکس برای اکستروژن مواد با ویسکوزیته بالا و همچنین برای تولید محصولات باکیفیتتر استفاده میشود.
گیربکس اکسترودر تکمحور
- این نوع گیربکس برای اکسترودرهای تک مارپیچ استفاده میشود.
- گیربکسهای تکمحور در دو نوع هلیکال و خورشیدی تولید میشوند.
- گیربکس اکسترودر تکمحور هلیکال، رایجترین گیربکس برای اکسترودرهای تک ماردون است.
- گیربکسهای خورشیدی برای کاربردهای گشتاور بالا مناسبتر هستند.

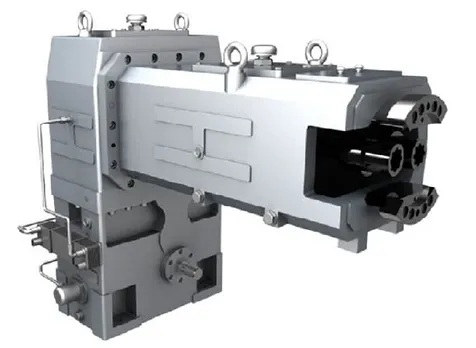

گیربکس اکسترودر دو محور
- این گیربکسها برای اکسترودرهای دو ماردون استفاده میشوند.
- شفتهای گیربکس اکسترودر دو محور میتوانند بهصورت هم جهت یا مخالف جهت باشند.
- گیربکسهای دو محور به دلیل ظرفیت گشتاور بالاتر امکان اکسترود کردن مواد با سرعت و حجم بیشتر را فراهم میسازد.
خرید گیربکس اکسترودر
وبسایت کالا صنعتی تأمینکننده گیربکس اکسترودر گومائو چین و نماینده رسمی فروش گیربکس صنعتی ایرانی است. برای خرید گیربکس اکسترودر کافی است به صفحه محصول مراجعه نمایید و یا از طریق شمارهتلفن 02191304300 با کارشناسان ما در ارتباط باشید.
انواع گیربکس اکسترودر ارائه شده در کالا صنعتی عبارتاند از:
- گیربکس اکسترودر تکمحور گومائو: سری ZLYJ و سری JE (مخصوص بارهای گشتاور بالا)
- گیربکس اکسترودر دو محور گومائو: سری SZ (افقی) و سری SZL (عمودی)
- گیربکس اکسترودر صنایع لاستیک: گیربکس مخصوص دستگاههای میکسر و کلندر
گیربکس اکسترودر چینی
شرکت JIANGSU GUOMAO، یکی از معتبرترین برندهای تولیدکننده گیربکس اکسترودر چینی است. وبسایت کالا صنعتی تأمینکننده انواع گیربکس اکسترودر چینی برند گومائو در ایران بوده و محصولات این شرکت را با قیمتی مناسب و در کمترین زمان ممکن به سراسر کشور ارسال مینماید. باتوجهبه اینکه اکثر دستگاههای اکسترودر موجود در صنایع ایران از نوع تکپیچ هستند، گیربکسهای سری ZLYJ گومائو گزینههای مناسب برای آنها به شمار میآید. در ادامه مشخصات فنی این گیربکس اکسترودر چینی را بررسی میکنیم.
سایز گیربکس :
- 112
- 133
- 146
- 173
- 200
- 225
- 250
- 280
- 315
- 330
- 375
- 420
- 450
نسبت تبدیل:
دور ورودی از الکتروموتور:
بازه توان نامی متناسب با سایز و نسبت تبدیل گیربکس:
سایز گیربکس |
بازه توان ورودی (بر حسب کیلووات) |
112 |
4.4 - 12.8 |
133 |
4.7 - 20.8 |
146 |
6.2 - 28.3 |
173 |
10.8 - 46.9 |
200 |
16 - 73 |
225 |
22 - 100 |
250 |
30 - 139 |
280 |
44 - 188 |
315 |
63 - 271 |
330 |
78 - 340 |
375 |
98 - 436 |
420 |
137 - 607 |
450 |
168 - 748 |

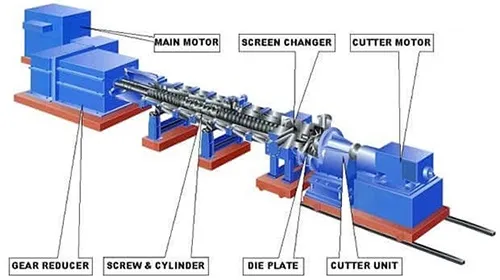

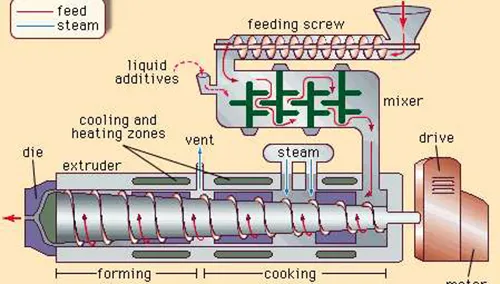

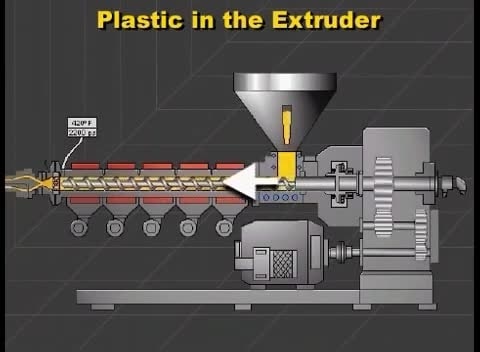

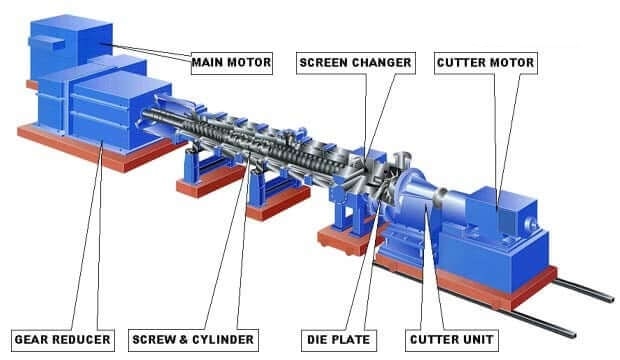

اجزای دستگاه اکسترودر
دستگاه اکسترودر با استفاده از فرایند اکستروژن، گرانول مواد را ذوب و سپس آن را با فشار از قالب عبور میدهد. اجزای اصلی دستگاه اکسترودر عبارتاند از:
- موتور و گیربکس اکسترودر: موتور نیروی اولیه را به گیربکس اکسترودر منتقل میکند و گیربکس اکسترودر پس از اعمال تغییرات روی سرعت و گشتاور، نیرو را به ماردون منتقل میکند.
- ماردون اکسترودر: ماردون اکسترودر، یک قطعه فلزی مارپیچی است که در داخل سیلندر اکسترودر میچرخد و مواد را به سمت قالب هدایت میکند.
- سیلندر اکسترودر: سیلندر اکسترودر محفظهای است که ماردون در داخل آن میچرخد؛ همزمان چند گرمکن در اطراف این سیلندر قرار دارند که باعث گرمشدن و در نهایت ذوبشدن مواد داخل آن میشوند.
- قالب: قالب شکل نهایی محصول را تعیین میکند.
- سیستم کنترل: سیستم کنترل برای تنظیم سرعت ماردون، دما و سایر پارامترهای فرایند اکستروژن استفاده میشود.
کاربرد گیربکس اکسترودر
انواع مختلفی از دستگاههای اکسترودر وجود دارد که هر یک نیاز به گیربکسی با مشخصات خاص خود دارند. بهطورکلی کاربردهای دستگاه و گیربکس اکسترودر عبارتاند از:
- اکسترودرهای قالبگیری فلهای
- اکسترودر محصولات مبتنی بر کربن (اکسترودر زغال)
- اکسترودر کاتالیست (تولید کاتالیزورهای شیمیایی در پالایش نفت و …)
- اکسترودر خاک رس و بنتونیت
- اکسترودرهای آبزدا یا خشککننده غلات
- اکسترودرهای موم و چوب
- اکسترودرهای شکلدهنده غذای سرد
- اکسترودر تولید غذای حیوانات
- اکسترودرهای تولید تنقلات، غلات، کنف و …
- اکسترودرهای مخصوص صنایع پزشکی، داروسازی، هیدروکلوئید، چسب مات یا شفاف
- اکسترودرهای آزمایشگاهی، دانشگاه و …
- اکسترودرهای لاستیک و پلاستیک
