زیمنس نام یک شرکت بزرگ و چندملیتی است که در کشور آلمان مستقر شده و طیف وسیعی از محصولات و تجهیزات صنعتی مانند الکتروموتور، ژنراتور، توربین و … را تولید میکند. انواع الکتروموتور زیمنس معمولاً با استانداردهای جهانی مطابقت دارند و در بازارهای مختلف، از جمله ایران، به‌راحتی قابل دسترسی هستند.
موتور زیمنس چیست؟

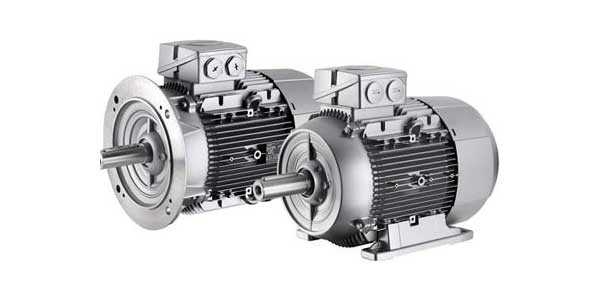

موتور زیمنس یکی از محصولات اصلی این شرکت است که شامل انواع الکتروموتور سنکرون و آسنکرون میشود. تولیدات این برند الکتروموتور خارجی نیاز طیف وسیعی از صنایع به الکتروموتورهای استاندارد، سروو موتورها، موتورهای فشار قوی، موتورهای DC و الکتروگیربکس را پوشش می‌دهد.
رایج‌ترین انواع موتور زیمنس در بازار ایران، موتورهای القایی ولتاژ پایین هستند که در 4 سری تولید می‌شوند:
- موتورهای SIMOTICS GP برای کاربردهای عمومی
- موتورهای SIMOTICS SD برای کاربردهای نسبتاً سنگین و شرایط سخت
- موتورهای SIMOTICS XP برای کاربردهای ضد انفجار
- موتورهای SIMOTICS DP برای کاربردهای خاص صنعتی
انواع موتور زیمنس
در ادامه به معرفی هر یک از انواع موتور زیمنس همراه با مشخصات فنی آن‌ها می‌پردازیم.

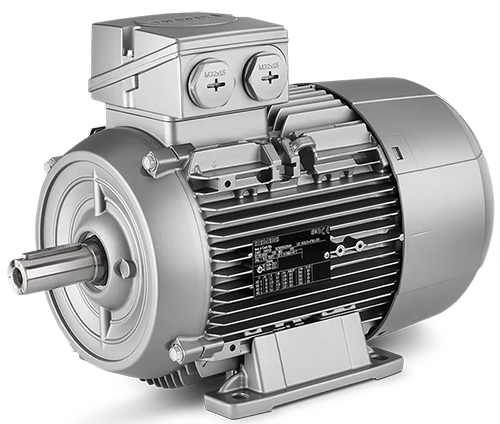

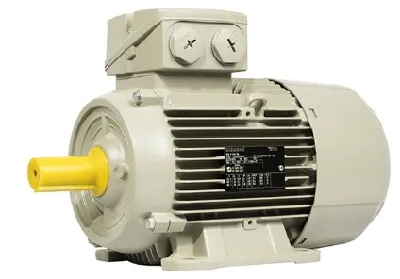

موتور زیمنس سری SIMOTICS GP
موتورهای سری SIMOTICS GP زیمنس، از نوع الکتروموتور سه‌فاز القایی ولتاژ پایین این شرکت هستند که برای کاربردهای عمومی طراحی شده‌اند.
مهم‌ترین مشخصات موتور زیمنس سری SIMOTICS GP عبارت‌اند از:
- نوع: سه‌فاز
- جنس پوسته: آلومینیوم
- توان: 0.09 تا 45 کیلووات
- ولتاژ: 230 تا 690 ولت
- سایز فریم: 63 تا 200
- تعداد پل‌ها: 2 تا 8
- درجه حفاظتی: IP55، IP56، IP65 و IP66
- کلاس بهره‌وری: IE1، IE3، IE4
- نصب و راه‌اندازی آسان
از انواع موتور زیمنس سری SIMOTICS GP در کاربردهایی نظیر صنایع سیمان، شیمیایی، نفت و گاز، خمیر و کاغذ استفاده میشود.

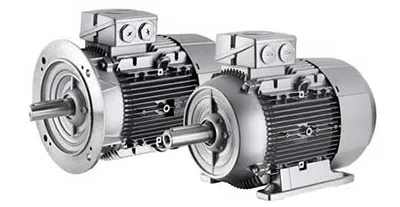

موتور زیمنس سری SIMOTICS SD
موتور زیمنس سری SIMOTICS SD، با پوسته چدنی و سایز فریم 71 تا 315 تولید میشود. این دسته از محصولات زیمنس موتور، بهترین انتخاب برای کاربردهای صنعتی هستند. الکتروموتورهای SIMOTICS SD زیمنس برای کار در شرایط سخت محیطی مانند گردوغبار و ارتعاشات تولید شده‌اند.
برخی از مهم‌ترین مشخصات موتور زیمنس سری SIMOTICS SD عبارت‌اند از:
- نوع: سه‌فاز
- جنس پوسته: چدن
- توان: 0.09 تا 200 (توان‌ها بالاتر به‌صورت سفارشی تولید می‌شوند.)
- ولتاژ: 230 تا 690 ولت
- سایز فریم: 71 تا 315
- تعداد پل‌ها: 2 تا 8
- درجه حفاظتی: IP55، IP56، IP65 و IP66
- کلاس بهره‌وری: IE1، IE3، IE4
از موتور زیمنس سری SIMOTICS SD برای کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله، میکسر، اکسترودر و جرثقیل‌ها استفاده میشود.

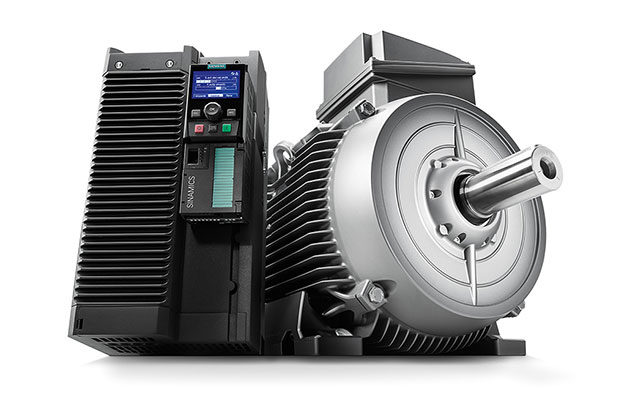

این سری الکتروموتور زیمنس در دو نوع سرعت ثابت و سرعت متغیر عرضه میشود؛ در جدول زیر به مقایسه موتورهای سرعت ثابت و متغیر SIMOTICS SD زیمنس پرداخته‌ایم.
| |
موتورهایی که برای سرعت ثابت طراحی شده اند. |
موتورهای بهینه شده برای اینورتر (VSD10) |
موتورهای بهینه شده برای اینورتر (VSD4000) |
| قدرت |
0.09 تا 200 کیلووات |
2.2 تا 200 کیلووات |
0.55 تا 78 کیلووات |
| ولتاژ |
230 تا 690 ولت |
400 تا 690 ولت |
400 تا 460 ولت |
| قطر شفت |
71 تا 315 میلی متر |
100 تا 315 میلی متر |
80 تا 225 میلی متر |
| تعداد پل ها |
2 | 4 | 6 | 8 |
2 | 4 |
4 |
| درجه حفاظتی |
IP55، IP56، IP65، IP66 |
| کلاس بهره‌وری |
IE1،IE3،IE4 |
IE4 |
انواع موتور زیمنس سرعت ثابت در 4 نوع 2 پل، 4 پل، 6 پل و 8 پل تولید می‌شوند که به ترتیب سرعت‌های 3000، 1500، 1000 و 750 دور بر دقیقه دارند. اما در موتورهای سرعت متغیر زیمنس، باتوجه‌به تغییر فرکانس توسط VFD، سرعت موتور نیز تغییر خواهد کرد. به‌عنوان‌مثال اگر یک موتور زیمنس 2 پل برای کار در فرکانس 50 هرتز طراحی شده باشد، سرعت نامی آن در 50 هرتز برابر با 3000 دور بر دقیقه خواهد بود.
اما اگر فرکانس را تا 1 هرتز کاهش دهیم سرعت آن حدوداً 60 دور بر دقیقه و اگر فرکانس را تا 60 هرتز افزایش دهیم، سرعت حدودی آن 3600 دور بر دقیقه خواهد بود.

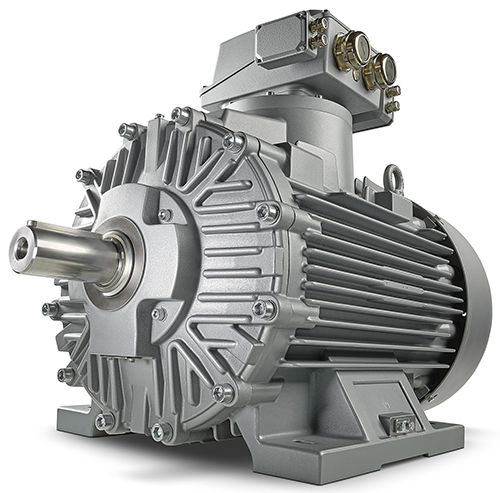

موتور ضدانفجار زیمنس سری SIMOTICS XP
الکتروموتور ضدانفجار زیمنس سری SIMOTICS XP برای کار در محیط‌های انفجاری طراحی شده است. این موتورها را می‌توان به‌صورت مستقیم یا همراه با اینورتر به جریان الکتریکی متصل کرد.
برخی از ویژگی‌های موتور زیمنس سری SIMOTICS XP عبارت‌اند از:
- کلاس راندمان: همگی موتورهای ضدانفجار زیمنس از حداقل کلاس بهره‌وری IE3 برخوردارند؛ علاوه بر این موتورهای 250 کیلووات، Ex Ec و Ex tb/tc از کلاس بهره‌وری IE4 نیز برخوردارند. به‌طورکلی موتورهای سری SIMOTICS XP زیمنس بالاترین راندمان را ارائه می‌دهند.
- طراحی ساده و کاربردی: این موتورها، نیاز تمامی صنایع را برآورده نموده و درعین‌حال طراحی قطعات آن‌ها تاحدامکان ساده شده است.
- هماهنگ با انواع اینورتر
- محیط‌های انفجاری: قابل‌استفاده برای گروه گازی IIC (شامل هیدروژن)
- دمای کار: عملکرد روان در محدوده دمایی منفی 20 تا مثبت 40 درجه سانتی‌گراد
- درجه حفاظتی: این موتورها دارای استاندارد حفاظتی IP55 تا IP66 هستند؛ علاوه بر این استاندارد حفاظت در برابر خوردگی و پوشش رسانا برای بارهای الکترواستاتیک بالا را نیز دارند.
از الکتروموتور ضد انفجار زیمنس برای کاربردهایی مانند صنایع نفت و گاز، صنایع شیمیایی، پمپ، فن، کمپرسور، استفاده در سکوهای حفاری دریایی، وینچ، جرثقیل، کشتی‌ها و صنایع دریایی استفاده میشود.
مشخصات موتور زیمنس سری SIMOTICS XP را در جدول زیر مشاهده میکنید:
| کد منطقه خطر |
1 |
1 |
2 |
21 |
22 |
| نوع حفاظت |
Ex db |
Ex eb |
Ex ec |
Ex tb |
Ex tc |
| محدوده قدرت |
0.25 تا 460 کیلووات |
0.12 تا 165 کیلووات |
0.09 تا 1000 کیلووات |
| ولتاژ |
230 تا 690 ولت؛ 50/60 هرتز |
| قطر شفت |
71 تا 355 میلی متر |
63 تا 315 میلی متر |
63 تا 450 میلی متر |
| تعداد پل ها |
2 تا 8 |
2 تا 6 |
| درجه حفاظت |
IP55 تا IP66 |
IP65-IP66 |
IP55-IP66 |
| کلاس راندمان موتور |
IE3 |
IE3،IE4 |
الکتروموتور زیمنس سری SIMOTICS DP
موتورهای سری SIMOTICS DP زیمنس، برای کاربردهای خاص طراحی و تولید می‌شوند؛ این دسته از محصولات زیمنس موتور برای پیشبرد اهداف خاصی مانند الکتروموتورهای دریایی، موتورهای جرثقیل، موتورهای آسیاب فلزی، میز غلتکی و … به‌صورت سفارشی تولید می‌شوند.

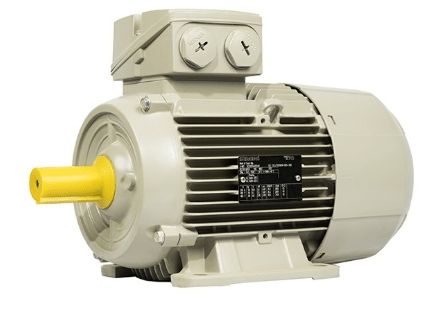

کاربردهای دینام زیمنس
با توجه به طراحی مناسب و کیفیت بالا، کاربردهای دینام زیمنس را می‌توان در صنایع مختلف مشاهده کرد. همان طور که دیدیم هر کدام از سری‌های تولیدی موتور زیمنس برای کاربرد خاصی طراحی شده‌اند. به‌طور کلی از موتور زیمنس در کاربردها و صنایع زیر استفاده میشود:
- صنایع سیمان
- صنایع شیمیایی
- نفت و گاز
- کاغذسازی
- نوار نقاله
- میکسر
- اکسترودر
- جرثقیل‌ها
- پمپ، فن و کمپرسور
خرید موتور زیمنس
شما می‌توانید انواع موتور زیمنس سه فاز از سری‌های SD، GP و ضدانفجار را از وب‌سایت کالاصنعتی تهیه کنید. البته موتور ضد انفجار زیمنس در ایران موجودی ضعیفی دارد، اما امکان واردات آن وجود دارد. لازم است هنگام خرید موتور زیمنس، موارد زیر را در نظر بگیرید:
- تعداد فاز: موتورهای زیمنس موجود در بازار ایران معمولا از نوع سه‌فاز هستند. برای سفارش الکتروموتور تکفاز این برند، از طریق شماره‌تلفن 02191304300 با کارشناسان فروش ما در تماس باشید.
- سایز فریم: از فریم 63 تا 180 سری GP و از فریم 200 تا 315 سری SD
- توان خروجی: از توان 0.18 تا 315 کیلووات (0.25 تا 430 اسب)
- سرعت: موتورهای زیمنس با چهار سرعت ۷۵۰، ۱۰۰۰، ۱۵۰۰ و ۳۰۰۰ دور در دقیقه تولید می‌شوند؛ اما سرعت‌های ۷۵۰ و 1000 دور به‌ندرت در ایران یافت می‌شوند.
- نحوه اتصال: نحوه اتصال موتورهای زیمنس به سه روش B3 ، B14 و B5 انجام میشود. توجه داشته‌باشید که محل قرارگیری جعبه ترمینال در موتورهای زیمنس موجود در ایران، بالای الکتروموتور است.
- درجه حفاظتی: انواع الکتروموتور زیمنس با پوسته آلومینیوم و چدن، با درجه حفاظتی IP55 قابل خریداری هستند.
- کلاس عایقی: کلاس عایقی انواع موتور زیمنس F است.
- راندمان: موتورهای زیمنس قابل ارائه در ایران با دو کلاس بهره‌وری IE1 و IE3 موجود هستند.

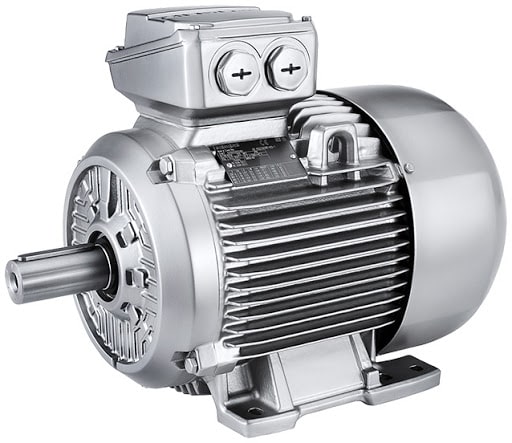

- جنس پوسته: موتور زیمنس سری GP با پوسته آلومینیوم و سری SD با پوسته چدن ارائه می‌شوند.
قیمت الکتروموتور زیمنس siemens
عوامل مختلفی در تعیین قیمت الکتروموتور زیمنس نقش دارند؛ از جمله توان موتور، سرعت خروجی، راندمان، کشور سازنده و … .
عوامل مؤثر بر قیمت الکتروموتور زیمنس عبارت‌اند از:
- نوع موتور: موتورهای سری GP کمترین قیمت و پس از آن موتورهای سری SD و XP بیشترین قیمت را دارند.
- توان موتور: هر چه توان موتور زیمنس بالاتر باشد، قیمت آن نیز افزایش می‌یابد.
- دور موتور: عموماً هر چه دور خروجی موتور کمتر باشد، قیمت آن بیشتر خواهد بود؛ به‌این‌ترتیب، موتورهای 750 دور در دقیقه بیشترین قیمت و پس از آن موتورهای 1000، 1500 و 3000 دور قیمت‌های کمتری دارند.
- نحوه نصب: موتورهای زیمنس به‌وسیله پایه یا فلنج به سایر تجهیزات متصل می‌شوند؛ موتور زیمنس فلنج دار قیمت بالاتری نسبت به موتورهای پایه‌دار دارد.
- کشور سازنده: موتور زیمنس در سه کشور آلمان، جمهوری چک و چین تولید میشود. موتورهایی که در آلمان و چک تولید می‌شوند قیمت بالاتری نسبت به الکتروموتور زیمنس چین دارند. تمامی موتورهای زیمنس ارائه شده در وب‌سایت کالا صنعتی ساخت کشور جمهوری چک هستند.
به‌طور کلی قیمت الکتروموتور زیمنس به قیمت دلار بستگی دارد و نسبت به سایر برندهای موجود در بازار گران‌تر است؛ البته کیفیت موتور زیمنس هم بسیار بالاتر از نمونه‌های مشابه است. برای دریافت لیست قیمت زیمنس موتور با کارشناسان فروش کالاصنعتی تماس بگیرید.
نمایندگی الکتروموتور زیمنس siemens
با توجه به تحریم‌های فعلی، امکان احداث نمایندگی رسمی الکتروموتور زیمنس در ایران وجود ندارد. وب‌سایت کالا صنعتی به‌عنوان عاملیت فروش مستقیم زیمنس در ایران، تمام محصولات این شرکت را به‌صورت اورجینال ارائه و تمامی محصولات را از نظر اصالت و سلامت گارانتی میکند.
شما با خرید محصول از وب‌سایت کالاصنعتی می‌توانید از مشاوره فنی و بازرگانی رایگان در زمینه انتخاب، خرید، نصب، راه‌اندازی و نگهداری الکتروموتور زیمنس بهره‌مند شوید.
با توجه به تنوع بالای الکتروموتور زیمنس، پیشنهاد می‌کنیم برای اطلاع در خصوص نحوه تأمین، زمان تحویل و استعلام آخرین قیمت موتور زیمنس، با واحد فروش کالاصنعتی تماس بگیرید.
پلاک خوانی الکتروموتور زیمنس
پلاک الکتروموتور زیمنس حاوی اطلاعات و مشخصات فنی اصلی آن است. در تصویر زیر، یک نمونه پلاک موتور زیمنس و توضیحات درباره اطلاعات درج شده روی آن را مشاهده میکنید.
همچنین در ویدئوی زیر، نحوه پلاک خوانی موتور زیمنس را به‌صورت کامل آموزش داده‌ایم.
نحوه پلاک خوانی الکتروموتور زیمنس
کاتالوگ الکتروموتور زیمنس
بهترین راه برای بررسی دقیق مشخصات و انتخاب الکتروموتور، بررسی کاتالوگ است. برای دانلود کاتالوگ موتور زیمنس بر روی لینک زیر کلیک کنید.
ضریب اصلاح توان الکتروموتور زیمنس برای دما و ارتفاع
بازده و راندمان الکتروموتور زیمنس تحت تاثیر دمای محیط و ارتفاع از سطح دریا با ضریب خاصی تغییر میکند؛ این ضرایب را در جدول زیر مشاهده میکنید.
| ارتفاع از سطح دریا (برحسب متر) |
دمای محیط ( برحسب سانتی گراد) |
| کمتر از 30 |
40-30 |
45 |
50 |
55 |
60 |
| 1000 |
1/07 |
1 |
0.96 |
0.92 |
0.87 |
0/82 |
| 1500 |
1/04 |
0/97 |
0/93 |
0/89 |
0/84 |
0/79 |
| 2000 |
1 |
0/94 |
0/9 |
0/86 |
0/82 |
0/77 |
| 2500 |
0/96 |
0/9 |
0/86 |
0/83 |
0/78 |
0/74 |
| 3000 |
0/92 |
0/86 |
0/82 |
0/79 |
0/75 |
0/7 |
| 3500 |
0/88 |
0/82 |
0/79 |
0/75 |
0/71 |
0/67 |
| 4000 |
0/82 |
0/77 |
0/74 |
0/71 |
0/67 |
0/63 |
