پمپ سانتریفیوژ ABK 200

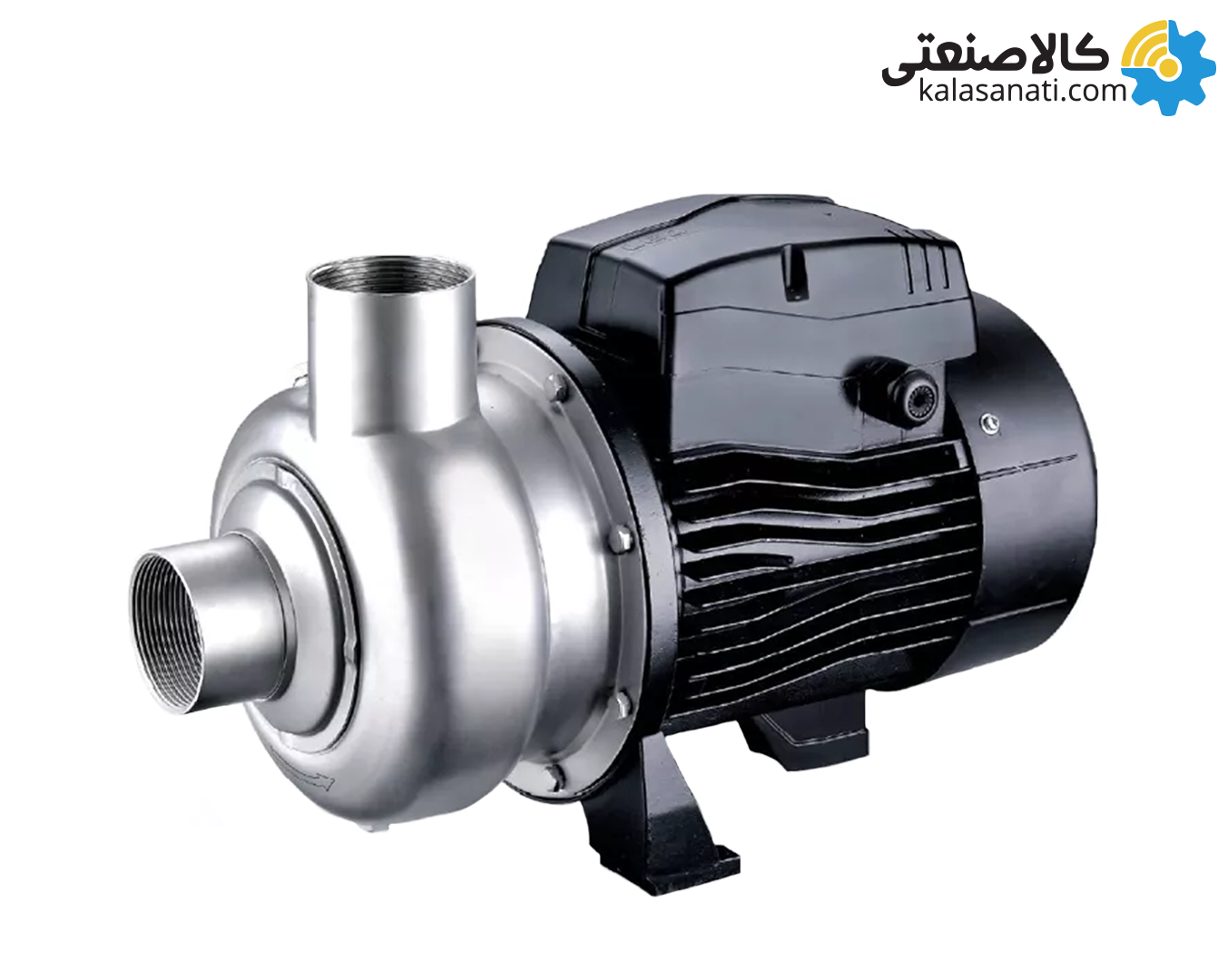

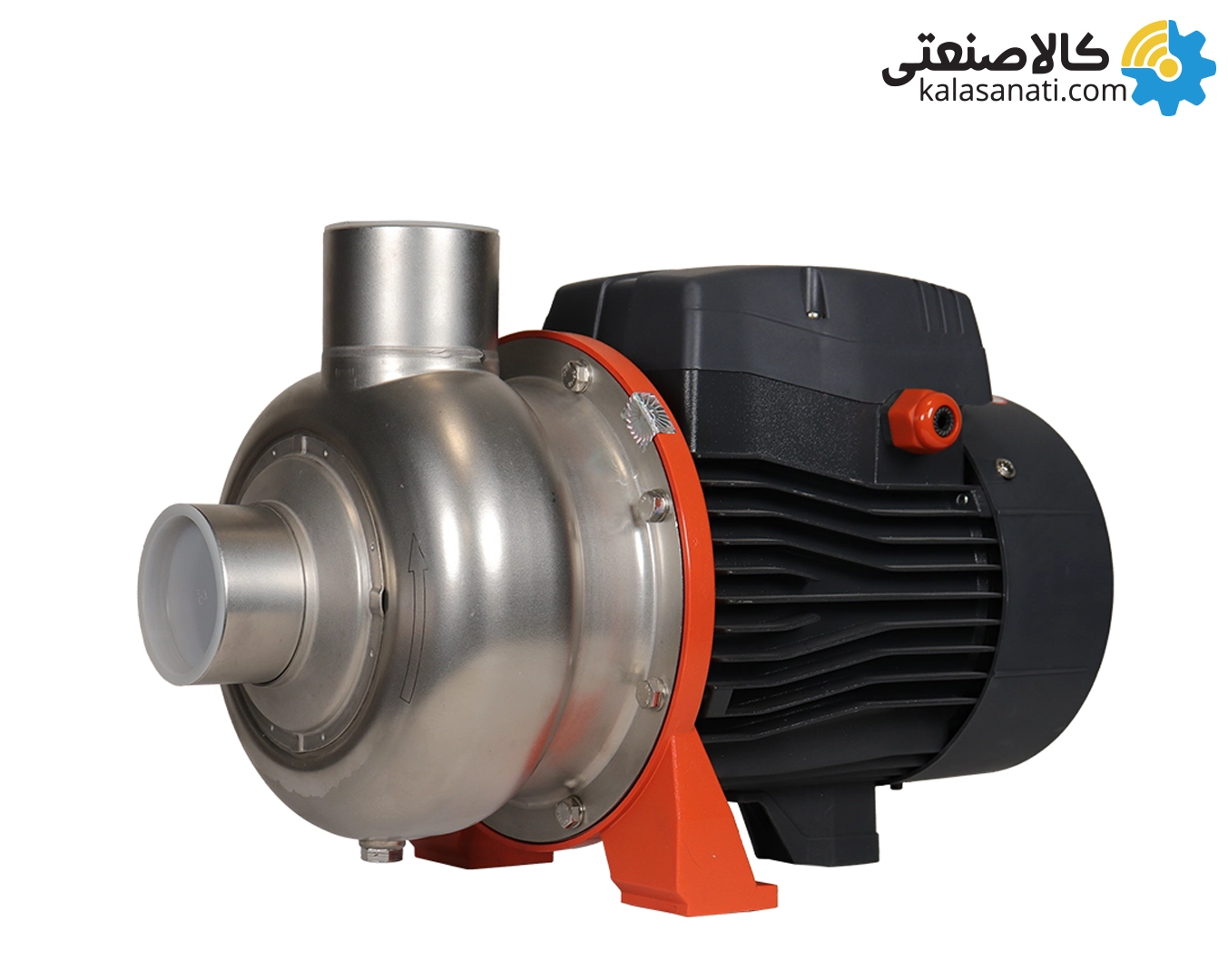

پمپ استیل سری ABK از سری پمپ های سانتریفیوژ چرخ دنده ای با بدنه و پروانه از جنس استیل 304 و با حداکثر مقدار دبی 66متر مکعب در ساعت و حداکثر توان 3 کیلووات در دو مدل تک فاز و سه فاز می باشند. سری پمپ های ABK مناسب جابجایی و گردش مایعات حاوی مواد جامد، صنایع لبنی و دستگاه های شستشوی صنعتی می باشد.
پمپ های سانتریفیوژ استیل ABK با پروانه نیمه باز در مواردی کاربرد دارد که نیاز است سیالی که دارای ناخالصی و ذرات جامد است جابجا شوند که به همین منظور از طراحی و تولید شده اند. این سری از پمپ لئو دارای پروانه نیمه باز بوده که در کاربری های از قبیل دستگاه های شستشوی سبزیجات، گوشت و ماهی، ماشین های ظرفشویی صنعتی، سایر دستگاه های شستشو، صنایع غذایی و کاربری هایی که نیاز به انتقال سیالات حاوی فیبر یا ذرات دارای قطر حداکثر 18 میلیمتر قابل استفاده می باشد. دمای سیال در این پمپ لئو در محدوده ی -15 تا 80 درجه سانتیگراد است.

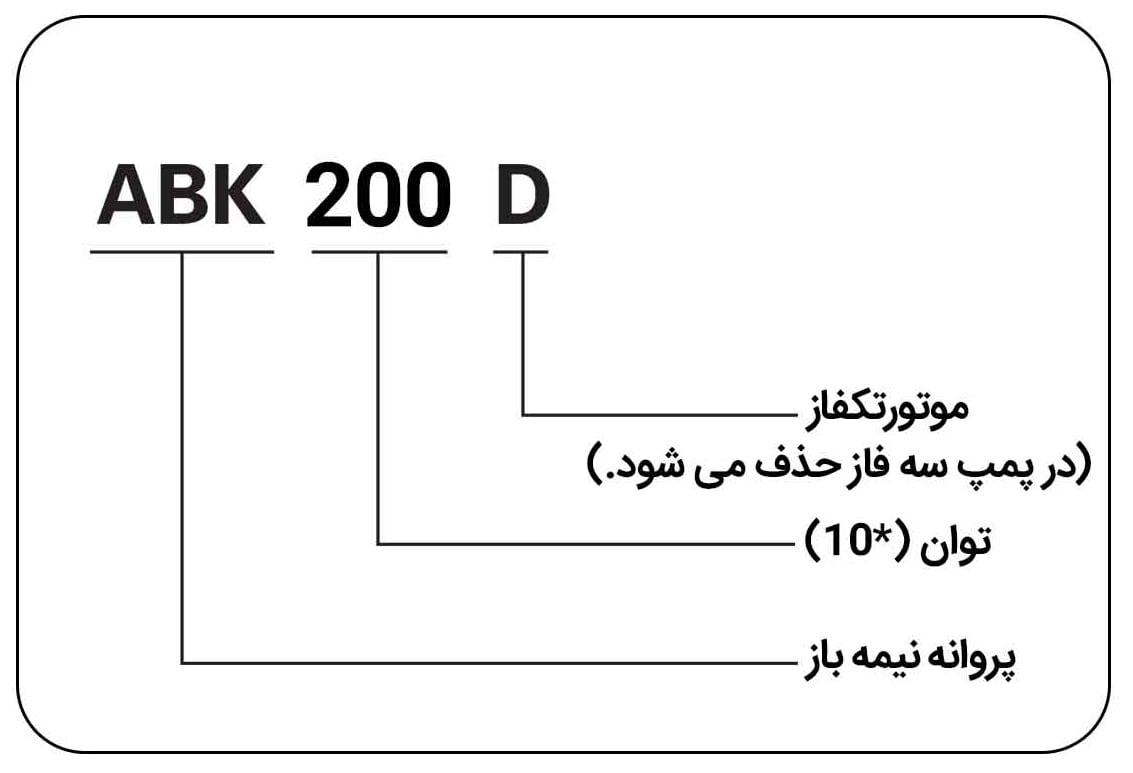

در پمپ ABK 200D حرف ABK معرف پروانه نیمه باز و حرف D در انتها معرف پمپ موتور تک فاز و عدد 200 نشان دهنده ی توان آن 2 اسب می باشد. پمپ های ABK دارای موتور الکتریکی با توان 0.5 تا 4 اسب بخار (0.37 تا 3 کیلووات) می باشد که با برق تک فاز و سه فاز کار می کنند.برای پمپ های تک فاز حرف D در پایان نام پمپ نوشته می شود. که دارای حداکثر دبی 66 متر مکعب بر ساعت یا 1100 لیتر بر دقیقه و حداکثر مقدار هد 17.5 متر می باشد.

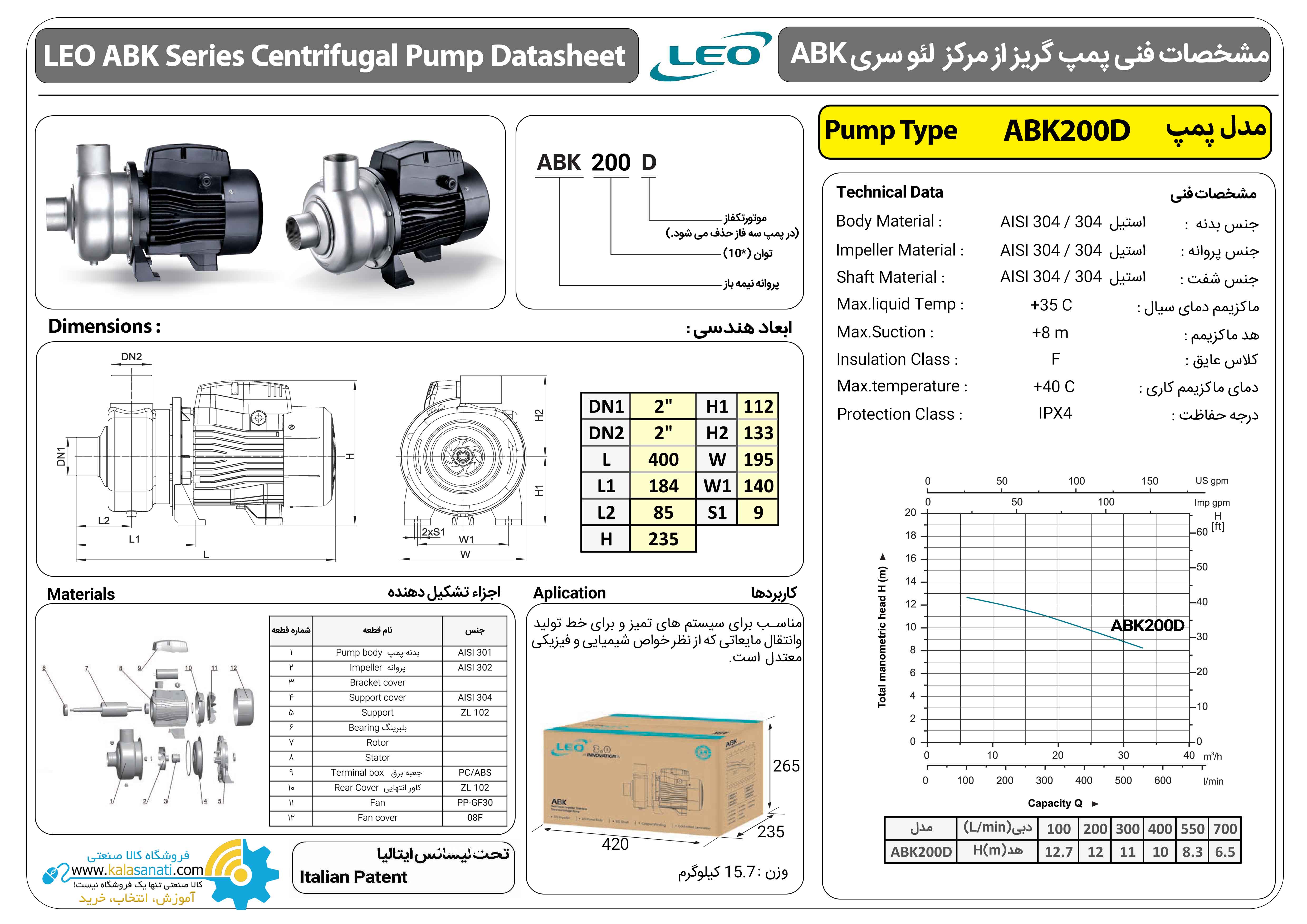

ابعاد هندسی

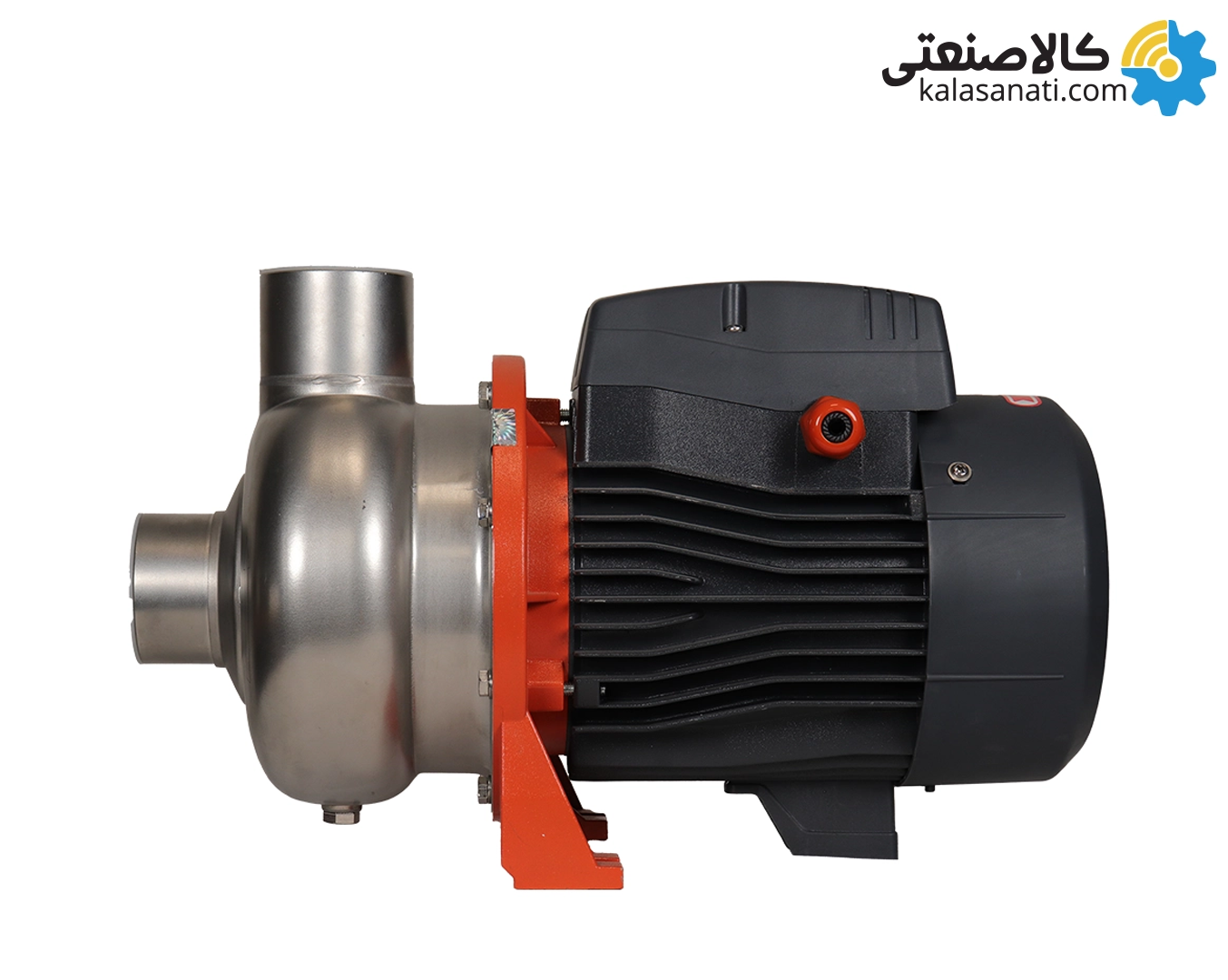

دهانه ی ورودی و خروجی این پمپ مقدار 2 اینچ میباشد.مقدار طول پمپ 400 میلیمتر و ارتفاع پمپ از سطح زمین 235 میلیمتر میباشد.
اجزا تشکیل دهنده

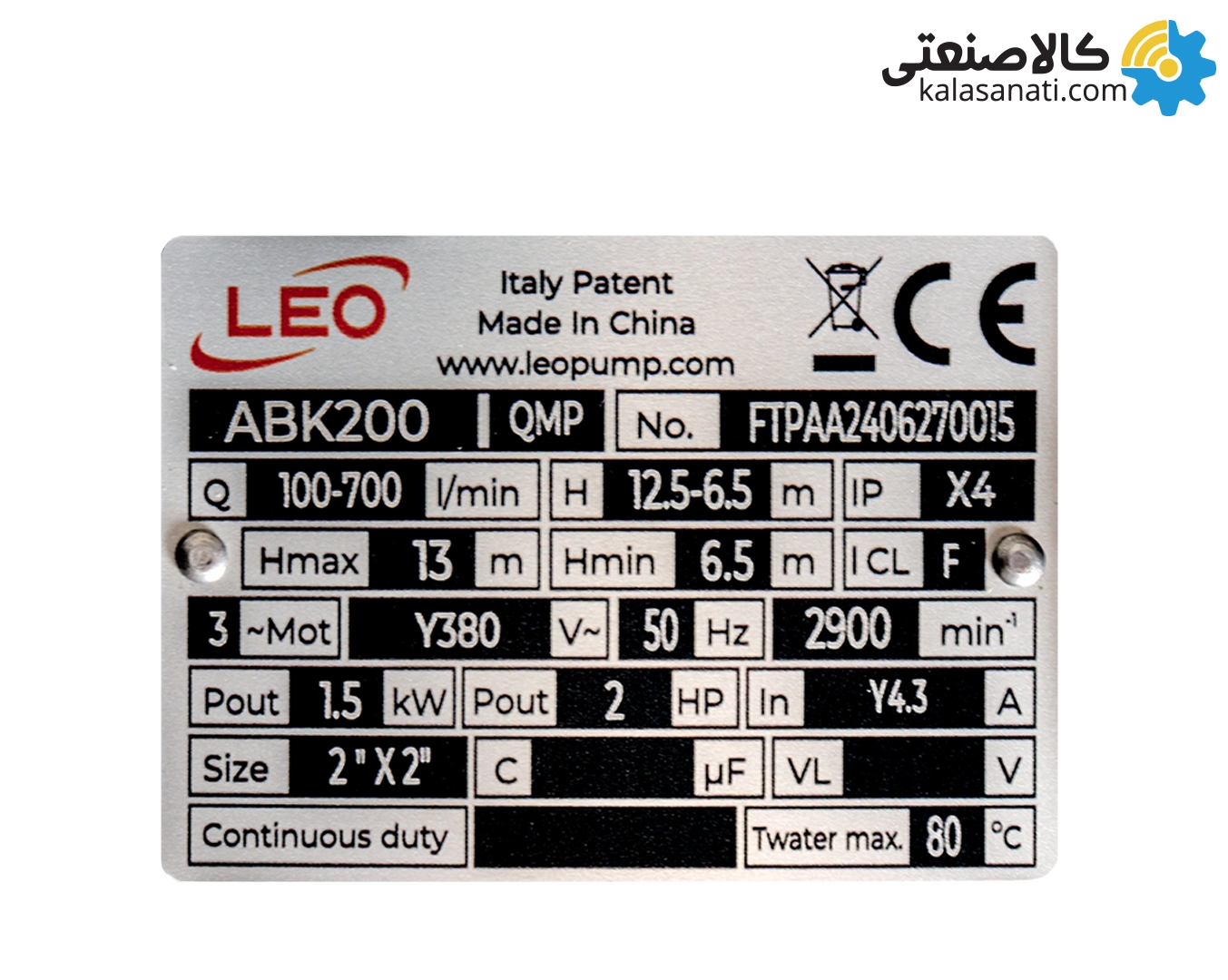

جنس بدنه و پروانه ی این پمپ استیل 304 است. سیم پیچ این پمپ مسی بوده و دمای کاری سیال آن 85 درجه ی سانتیگراد است. کلاس عایق آن از نوع F است.

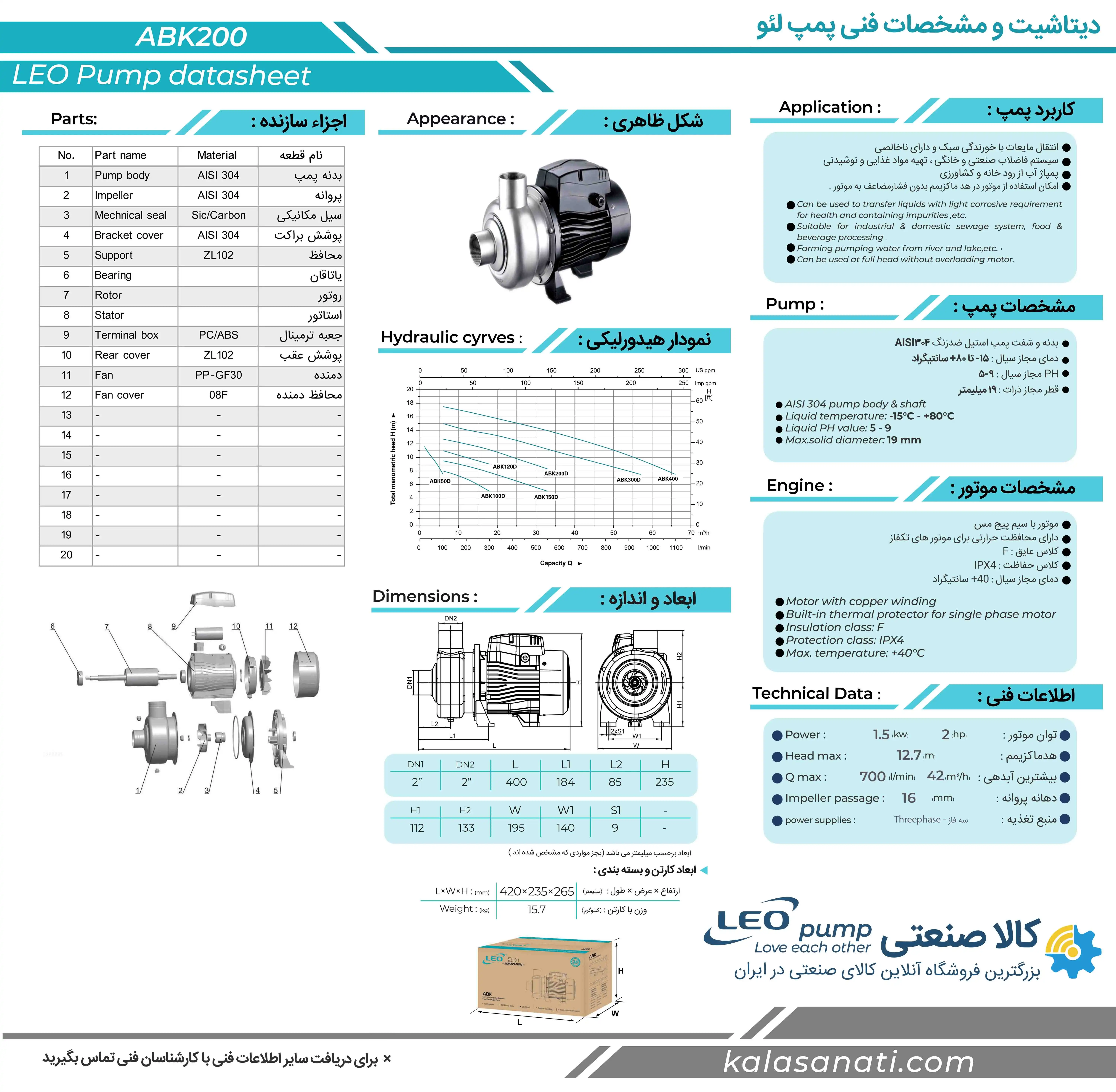

نمودار
با بررسی نمودار پمپ ABK 200 می توان فهمید که مقدار حداکثر هد پمپ 12 متر و دبی حداکثر آن 700 لیتر بر دقیقه است. همچنین بهترین عملکرد پمپ در مقدار میانگین قرار دارد که به ترتیب برای دبی و هد مقادی 400 لیتر بر دقیقه و 10 متر است.
ابعاد و بسته بندی
