یاتاقان SN 522

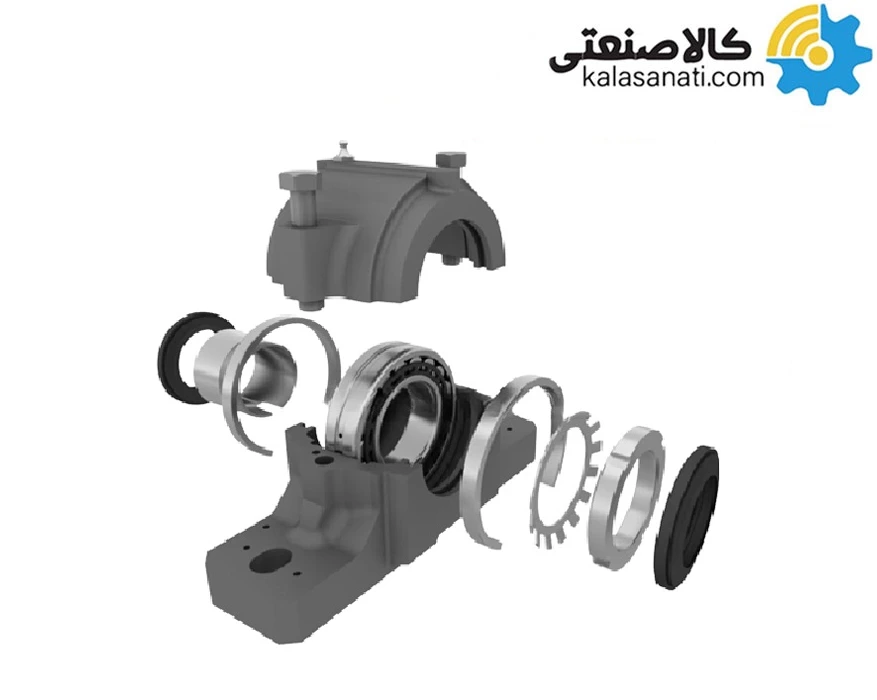

به طور کلی یاتاقان های SN از یک کلاهک و پایه تشکیل شده است که قابل جدا شدن می باشند. این یاتاقان دارای دو سوراخ مستطیلی در پایه خود جهت نصب می باشند و مانند یاتاقان UCP به صورت عمودی نصب می شوند. یاتاقان های SN از جنس چدن خاکستری می باشند ولی در مواردی این یاتاقان ها از جنس چدن گرافیت نیز تولید می شوند که در این صورت برای مصارفی که استحکام بالاتر یا چقرمگی بیشتر نیاز دارند، مناسب می باشند. یاتاقان های SN برای بارهایی که به صورت عمود بر تکیه گاه عمل می کنند مناسب می باشند.
ویژگی یاتاقان های SN
- جنس سخت و محکم
- سیستم هدایت گر گریس
- نصب ساده
اطلاعات تکمیلی این یاتاقان در زیر نشان داده شده است.
_806669275.png)
_1265300356.png)
_223520331.png)
| d1(mm) |
100 |
| (mm)D |
200 |
| (mm)H |
125 |
| (mm)J |
350 |
| (mm)L |
410 |
| (mm)A |
175 |
| (mm)A1 |
120 |
| (mm)H1 |
45 |
| (mm)H2 |
245 |
| (mm)N |
26 |
| (mm)N1 |
32 |
| (mm)g |
80 |
| t (Bolt Size) (mm) |
M20 |
| Bolt Size S |
M24 |
علاوه بر برندهای یاتاقان های ژاپنی، یاتاقان SN 522 در برندهای دیگر نظیر SKF, FAG و برندهای چینی توسط کالاصنعتی به فروش می‌رسد. برای اطلاع از قیمت یاتاقان با کارشناسان فروش در تماس باشید.
