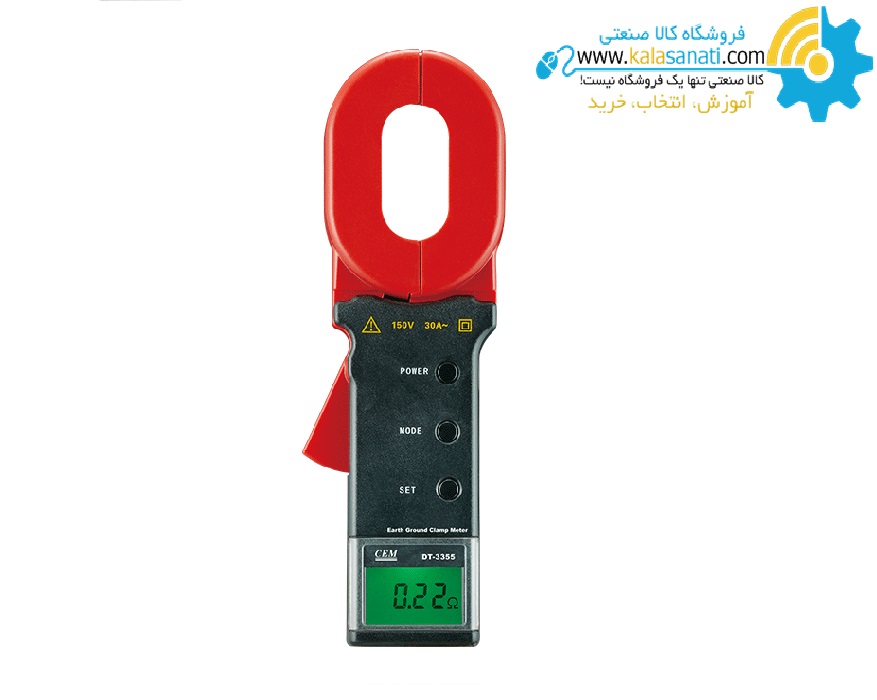

ارت سنج دیجیتال کلمپی مدل CEM DT-3355
ارت سنج دیجیتال کلمپی مدل CEM DT-3355، امکان اندازه گیری مقاومت ارت در محدوده 1000~0.01 اهم با دقت 0.001، اندازه گیری میدان مغناطیسی خارجی 40 آمپر در دقیقه، جریان نشتی در بازه 0 تا 20 آمپر با دقت 1 میلی آمپر توسط کلمپ انبری در رنج فرکانسی 1~0 KHZ را فراهم می کند.
درجه حفاظت این دستگاه از نوع دوبل ایزوله بوده و جهت کالیبراسیون دستگاه، دارای کیت کالیبره است. وزن دستگاه 1154 گرم (g)و ابعاد آن 288mm*100mm*95mm است.
ویژگی ها و خصوصیات دستگاه:
آلارم |
قابلیت ذخیره سازی |
محدوده اندازه گیری |
ابعاد فک ها |
√ |
99 داده |
0.0mA-20.0A |
65mm*32mm |
√:دارای آلارم شنیداری برای اتصال کوتاه
جدول مربوط به جریان و مقاومت های حدودی در مقیاس های مختلف و برخی خصوصیات:
- محدوده اندازه گیری مقاومت: 0.1Ω-1200Ω
- حداکثرResolution : 0.001
- محدوده جریان اندازه گیری شده: 0.00-20.0A
- فرکانس جریان:50Hz/60Hz
- قابلیت ذخیره سازی اطلاعات: 99بار
- زمان اندازه گیری: 0.5 ثانیه
- حدوده تنظیم مقاومت بحرانی: Ω199- Ω1
- محدوده تنظیم جریان بحرانی: 499-1 میلی آمپر
- میزان رطوبت نسبی:10%RH-90%RH
- طول فک ها: فک طولی:28 میلی متر و فک دایره ای:32میلی متر
- وزن خالص(شامل باتری ها:)1160g فک طولی و 1120g فک دایره ای
معرفی ساختار و ظاهر دستگاه
- گیره(فک) طولی (Long pincers jaw)
- جک دایره ای شکل:32mm
- ماشه
- دکمه هلد (HOLD)
- دکمه پاور
- دکمه مموری: جهت دسترسی به اطلاعات و دیتا یا حذف داده ها
- دکمه آلارم:برای فعال کردن آلارم/خاموش کردن آلارم/تنظیم (critical Alarms) آلارم بحرانی
- دکمه اندازه گیری مقاومت
- دکمه اندازه گیری جریان
صفحه نمایشگر
معرفی و توضیح نماد های موجود در صفحه نمایشگر:
- آلارم
- کم بودن باتری و ولتاژ
- حافظه ذخیرسازی پر شده است
- دسترسی به داده ها(data access)
- عدد مربوط به تعداد داده هایی که می تواند دستگاه ذخیره کند.(بیشترین این عدد 99 است)
- واحد جریان
- واحد مقاومت
- (Noise signal) صدای مربوط نویز
- فعال بودن دکمه هلد(برای حفظ اطلاعات)
- باز بودن جک (فک) دستگاه
- جریان مستقیم
- نقطه اعشار (metrication decimal point)
- اعداد دیجیتالی
- جریان متناوب
