میگر دیجیتال 1000 ولت مدل DT-5500 برند سی ای ام CEM

میگر دیجیتال 1000 ولت (تست عایقی) مدل CEM DT-5500

میگر دیجیتال 1000 ولت مدل CEM DT-5500، امکان اندازه گیری ولتاژ تزریقی تا 1000 ولت DC، مقاومت عایقی از 200 اهم تا 2000 مگا اهم با دقت 0.0005، ولتاژ الکتریکی DC  0~1000V و ولتاژ AC  0~750V با دقت 1 ولت را فراهم می‌کند. بدنه این دستگاه مقاوم به ضربه بوده و دارای ولوم تنظیم کالیبره، چراغ پس زمینه نمایشگر، دکمه قفل و ... می باشد. وزن این دستگاه 582 گرم و ابعاد آن 200mm*92mm*50mm است.

خصوصیات دستگاه

1. درجه آلودگی 2
2. ارتفاع 2000 متر
3. فقط در محیط داخلی قابل استفاده است.
4. بیشترین درجه رطوبت 80 درصد است.
5. دمای محیطی مناسب بین 40-0 درجه سانتی گراد

شرایط و نحوه نگهداری

1. تعمیر دستگاه فقط باید به وسیله افراد کارشناس و واجد شرایط انجام گیرد.
2. هر از چندگاهی دستگاه را به وسیله یک دستمال خشک و  گرد و غبار آن را بگیرید.
3. محدوده اندازه گیری دستگاه: 200Ω,200KΩ,200MΩ/500V,2000MΩ/1000V,750V/ACV,1000V/DCV
4. زمان و وقت نمونه برداری: 2.5 بار در ثانیه
5. تنظیم صفر(صفر کردن دستگاه): دستگاه به صورت اتوماتیک صفر می شود.
6. شاخص بیش از حد : شماره یک بالاترین رقم نمایش داده می شود.
7. نماد ضعیف بودن باتری: نماد باتری در صفحه نمایشگر دستگاه،نشان ضعیف بودن باتری دستگاه می باشد.
8. دمای کار: 40 - 0 درجه سلسیوس(32 تا 104 درجه  فارنهایت)
9. میزان رطوبت: حداکثر 70 درصد RH
10. دمای نگهداری: 10- تا 60 درجه سانتی گراد یا 14 تا 140  درجه فارنهایت
11. منبع تغذیه: 6 باتری 1.5 ولتی قلمی
12. ابعاد: 200(L)*92(W)*50(H)mm
13. لوازم جانبی: شش باتری قلمی، تست لید، منوئال،یک کیف همراه

مشخصات الکتریکی

اعداد و ارقام در جداول زیر تحت  شرایط دمایی و رطوبتی زیر برآورد شده اند:

23C°(up to 28C°and low to 18C°),below 80%RH

Continuity beeper

Short circuit current:<200mA

 DC voltage

AC voltage(40Hz-400Hz)

  Meg OHMS

معرفی دستگاه

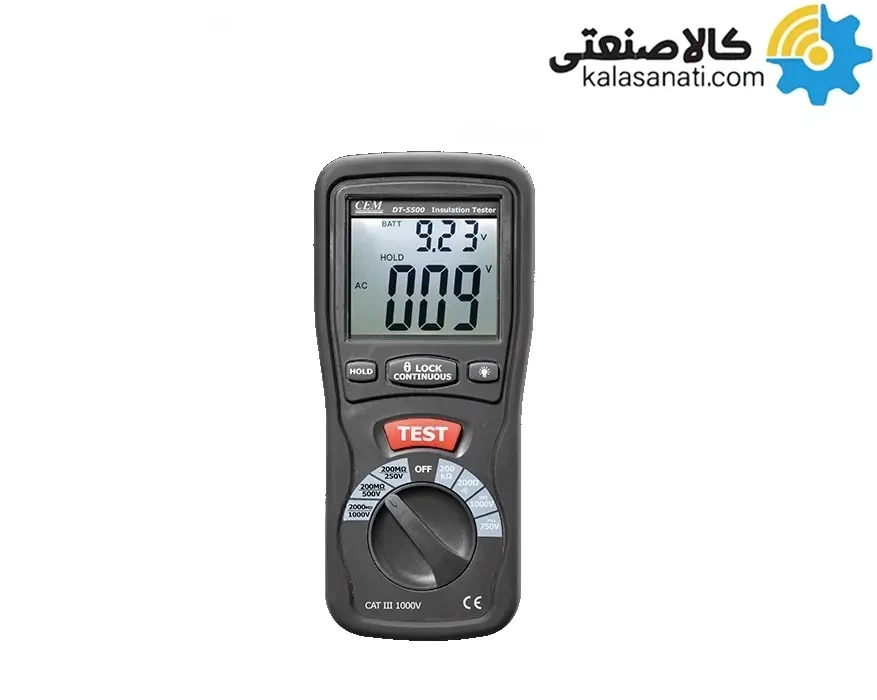

1. نمایشگر دستگاه
2. دکمه هلد
3. دکمه قفل
4. دکمه نور پس زمینه
5. دکمه تست
6. سوئیچ چرخان
7. جک VΩ
8. محل اتصال جک COM
9. گیره
10. کاور باتری

روش اتصال کابل ها

کابل سیاه را به پایانه COM و کابل تست قرمز به پایانه VΩ وصل شود.

• وقتی که باتری ضعیف شود علامت باتری در صفحه نمایش  ظاهر می شود، در پشت دستگاه کاور باتری را درآورید و باتری  را جا بزارید. جنس باتری بهتر است آلکالاین باشد.
• رنج تغییرات دستگاه را در حالت 200 اهمی قراردهید. وقتی که کابل های تست وصل باشند دستگاه 00.0 اهم را نشان می دهد. وقتی که کابل وصل نمی شود، صفحه نمایش، بی نهایت را همراه با "1" نشان می دهد. این یعنی اینکه کابل درست کار می کند.

اندازه گیری مقاومت عایق

• اندازه گیری در حالت 200MΩ/250V: این ولتاژ معمول مورد استفاده برای بیشتر آزمون مقاومت عایق در شرایط نصب معمول می باشد. برای اندازه گیری مقاومت عایق اول دکمه تست را فشار دهید و بعد دستگاه را در حالت پاور تستر Power on the tester قرار دهید در این لحظه نمایشگر عبارت Insulation Tester نشان می دهد. گاهی اوقات ریز کردن و بخش کردن عایق ها ضروری می شود،زیرا مقاومت های موازی بسیار زیاد است، در این مواقع باید عایق را به بخش هایی تقسیم کرده و مقاومت هر بخش را به صورت جداگانه  اندازه گیری کنید.
• اندازه گیری در محدوده2000MΩ/1000V: این ولتاژ وقتی انتخاب می شود که منبع تغذیه دستگاه، بین 500 تا 1000 ولت می باشد. مطمئن شوید که در دستگاه یا مدار شما کامپوننت (اجزایی) نیست که در ولتاژ 1000 ولت آسیب ببیند، چون بسیاری از کامپوننت ها در دمای 1000 ولت احتمال دارد آسیب ببینند. از جمله کامپوننت های حساس می توان به چراغ  روشنایی ،لامپ های فلئورسنت، بالستیک الکترونیکی و ...

دکمه قفل (Lock) جهت ثابت و فیکس نگه داشتن ولتاژ تست می باشد.

مقاومت های پایین

سوئیچ را در مقاومت 200 اهمی قرار داده و کابل تست را همانطور که توضیح داده شد،به پایانه های دستگاه وصل کنید، نوک دو طرف کابل های تست را به دو سر جریان وصل نمایید و مقاومت را بخوانید. جهت جریان های متناوب و مستقیم سوییچ دستگاه را در حالت ای سی (ولتاژ متناوب) و یا دی سی وی (ولتاژ مستقیم) قرار دهید.
