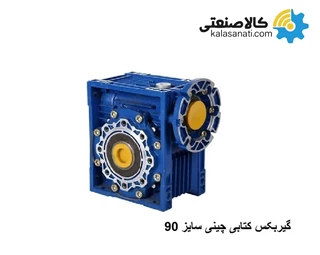

گیربکس کتابی چینی NMRV سایز 90

گیربکس کتابی چینی NMRV سایز 90

گیربکس کتابی چینی NMRV سایز 90، یک گیربکس حلزونی مکعبی ساخت کشور چین است؛ محورهای این گیربکس حلزونی با زاویه 90 درجه نسبت به یکدیگر قرار گرفته اند و به دلیل ساختار مکعبی شکل گیربکس، امکان نصب و اتصال آن به الکتروموتور در همه جهت ها وجود دارد. جنس ماردون گیربکس کتابی چینی NMRV سایز 90 از آلیاژ فولاد است تا مقاومت بالایی در برابر حرارت، سایش و بار ورودی گیربکس داشته باشد و جنس دنده های این گیربکس صنعتی از آلیاژ برنج است که نسبت به سایش بسیار مقاوم هستند. گیربکس کتابی در صنایع مختلفی مانند نیروگاه ها، صنایع فولاد، سیمان، لاستیکف کاغذ، آسانسورها، معادن، صنایع چرم، مواد غذایی و تجهیزات جابجایی مصالح مانند بالابرها و نوار نقاله ها استفاده می شود.

محل بکار گیری گیربکس حلزونی ( گیربکس کتابی چینی) و هدف از استفاده آن نقش بسزایی در انتخاب هرنوع گیربکس حلزونی دارد.

مزایای گیربکس کتابی چینی NMRV سایز 90

از جمله مزایای گیربکس کتابی چینی NMRV سایز 90 عبارتند از :

1. سیستم بدون پیچیدگی و راحت کار کند.
2. بهره وری افزایش یابد.
3. در وقت و هزینه صرفه جویی شود.
4. هزینه های نگهداری کاهش یابد.
5. سرو صدای ناشی از عملکرد سیستم کاهش یابد.
6. میزان اتلاف قدرت کاهش یابد.
7. استفاده از گیربکس NMRV اگرچه ممکن نیازمند هزینه بالایی باشد ، ولی این هزینه در بلند مدت باعث کاهش سایر هزینه ها می شود.

در هنگام انتخاب گیربکس حلزونی ( گیربکسNMRV چینی ) همواره باید به کیفیت و دوام آن توجه داشت ، در گیربکس حلزونی چینی ( گیربکس NMRV چینی ) کیفیت و دوام تنها به معنی مواد خام بکار رفته در بدنه و اجزای داخلی نمی باشد ، بلکه نحوه برش خوردن اجزاء و عملیات ماشین کاری انجام گرفنه روی اجزاء ، میزان کار آیی ، خدمات پس از فروش و .... نیز اهمیت بسزایی دارند. این تیپ گیربکس حلزونی (گیربکس مکعبی چینی ) دارای ساختاری ساده و در عین حال قدرتمند می باشد ، همچنین علاوه بر تغییر سرعت از خاصیت خود قفل شوندگی برخوردارند.  ساختار گیربکس حلزونی به طور کلی شامل یک چرخدنده برنجی و یک ماردون فولادی است. گیربکس مکعبی چینی نیز یک گیربکس حلزونی می باشد. گیربکس کتابی چینی (گیربکس حلزونی NMRV) دارای ساختاری 90 درجه می باشد و به همین جهت کاربرد چشم گیری در صنایع  دارند و از جهاتی با گیربکس کتابی متفاوت است. میزان انتقال گشتاور در هرنوع گیربکس چه از نوع گیربکس خورشیدی یا هلیکال و چه از نوع مکعبی وابسته به نسبت تبدیل گیربکس است ، که وابسته به تعداد دنده های تعبیه شده در ماردون و چرخدنده های داخلی گیربکس می باشد. نسبت تبدیل در گیربکس مکعبی سایز 90 چینی از 7.5 تا 150 متغییر است.

مشخصات فنی گیربکس کتابی چینی NMRV سایز 90

برخی از مشخصات فنی گیربکس کتابی چینی NMRV سایز 90 عبارتند از:

گیربکس حلزونی NMRV سایز 90 چینی با الکتروموتور هایی با فریم 90 و 100 و 112  قابلیت کوپل شدن دارد. به عبارتی دیگر ، این تیپ گیربکس به الکتروموتور با توان  1.1 ، 1.5، 2.2 ، 3، 4 کیلووات متصل می شود. بازه نسبت کاهش دور در گیربکس حلزونی (گیربکس مکعبی ) بین 7 تا 150 متغییر است و متناسب با سایز فریم گیربکس با الکتروموتور های مختلفی قابلیت اتصال دارد. گیربکس کتابی سایز 90 چینی با نسبت تبدیل 80 ، 1400 دور ورودی گیر بکس را به 17.5 دور در خروجی گیربکس کاهش میدهد. در مواردی که دور خروجی کمتر از 14 باشد و یا به صورت مستقیم با یک گیربکس تولید نشود میتوان از دو گیربکس سایز مختلف  به صورت سری بهره گرفت. گیربکس حلزونی سری NMRV سایز 90 چینی با استفاده از فلنچ بغل و ورودی به ترتیب قابلیت اتصال به الکتروموتور و مصرف کننده را دارد که این فلنچ بغل در دو نوع پایه بلند و پایه کوتاه موجود می باشد. مشخصات ظاهری و هندسی گیربکس NMRV همچنین قطر شافت خروجی گیربکس صنعتی فقط با تغییر سایز تغییر میکند و با تغییر نسبت تبدیل ابعاد تغییری نمیکند.در گیربکس حلزونی تیپ NMRV منظور از سایز گیربکس فاصله مرکز دنده تا مرکز ماردون می باشد.

ابعاد گیربکس کتابی چینی NMRV سایز 90

ابعاد گیربکس کتابی چینی NMRV سایز 90 به شرح زیر است :

1. فاصله مرکز دنده تا ماردون :  90 میلی متر
2. طول گیربکس با فلنچ : 232.5 میلی متر
3. ارتفاع گیربکس : 238 میلی متر
4. عرض گیربکس : 130  میلی متر
5. قطر  داخلی شافت خروجی : 35 میلی متر
6. قطر خارجی شافت خروجی : 60 میلی متر

گیربکس NMRV سایز 90 در دو نوع فلنچ بزرگ B5 فلنچ کوچک B14 تولید میشود. ابعاد فلنچ این گیربکس ها مطابق استاندارد کمیسیون بین المللی برق می باشد. بر طبق این استاندار برای هرفلنچ فریمی تعیین شده و مطابق همین استاندار هر فریم داری قطر شافت ثابتی می باشد. گیربکس NMRV سایز 90 با فریم های 90 و 100 و 112 تولید میشود که قطر شافت ورودی این دو فریم به ترتیب 24 و 28 میلیمتر می باشد.

قطر فلنچ B5 طبق استاندار برابر است با :

1. فریم 90 : 200میلی متر
2. فریم 100 و 112 : 250میلی متر

همچنین ابعاد فلنچ B14 برابر است با :

1. فریم 90 : 120میلی متر
2. فریم 100 و 112 : 160میلی متر

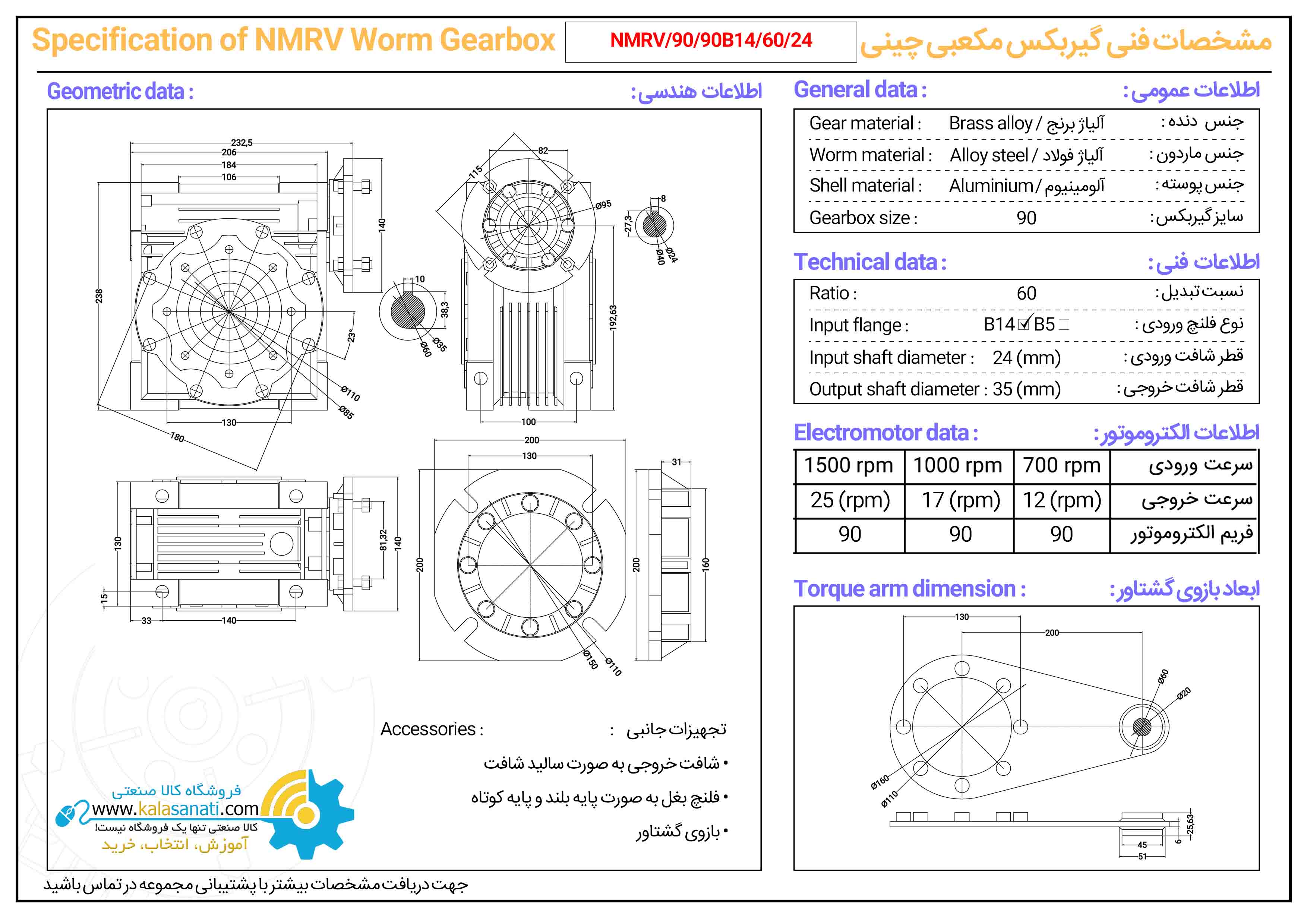

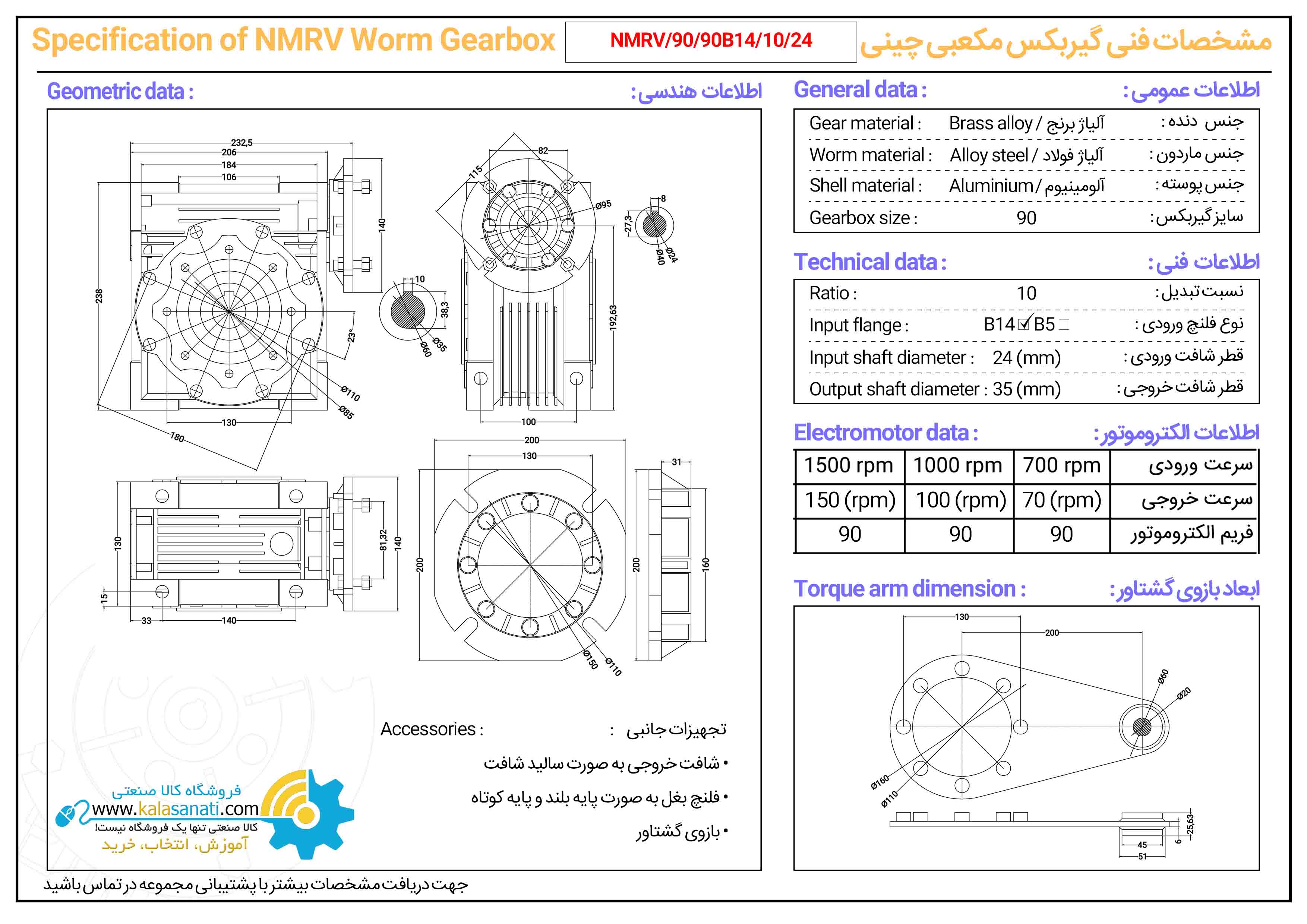

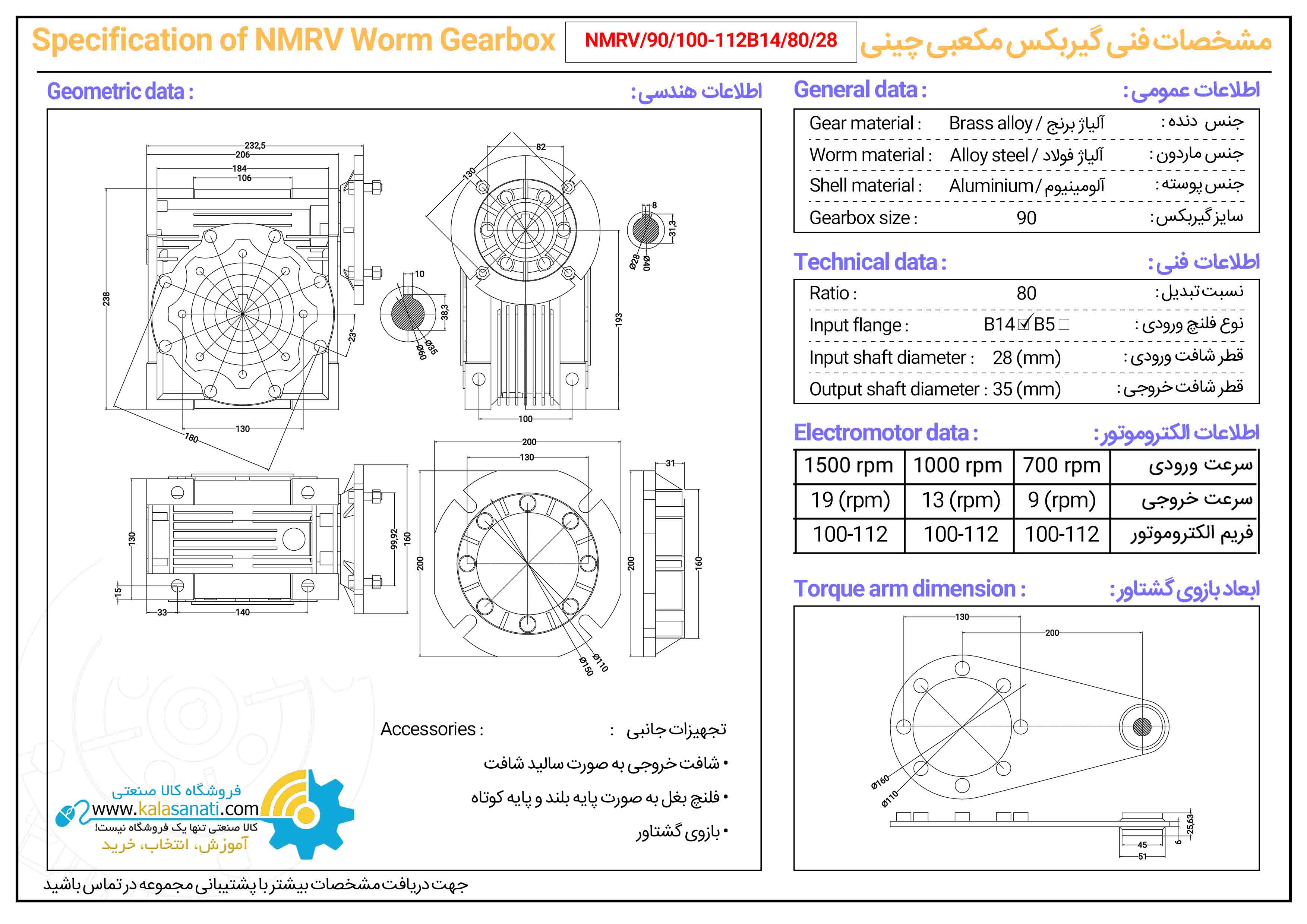

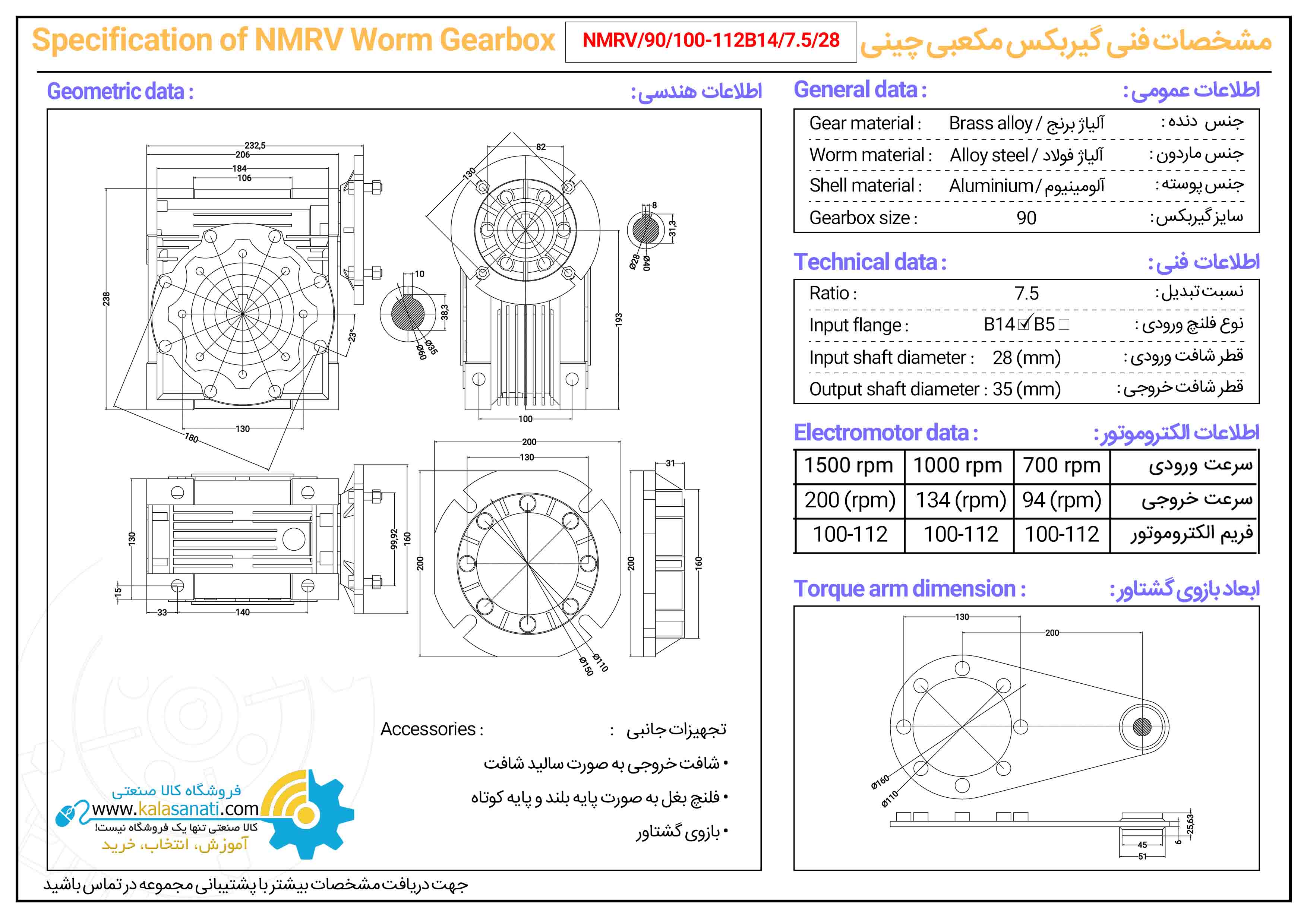

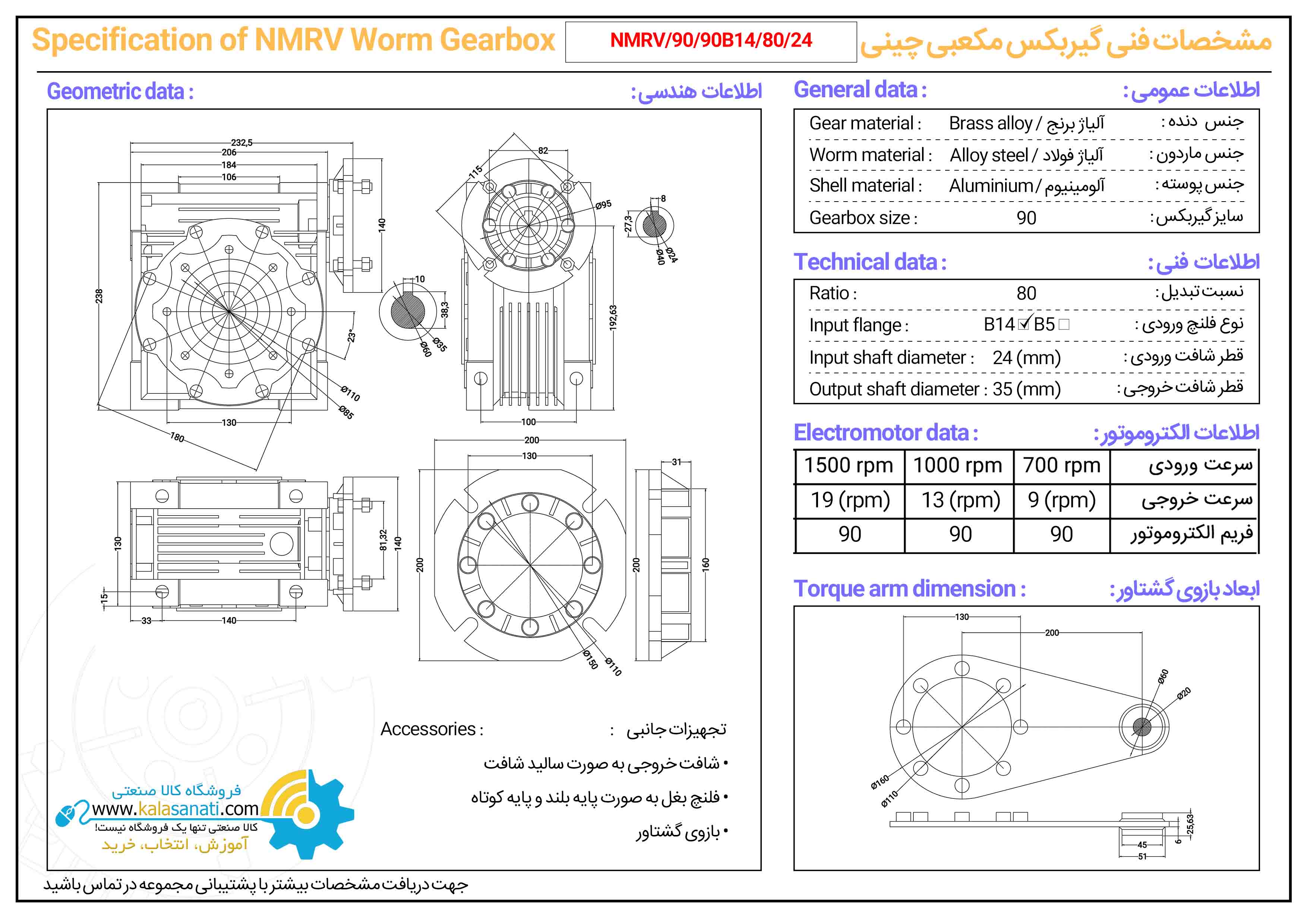

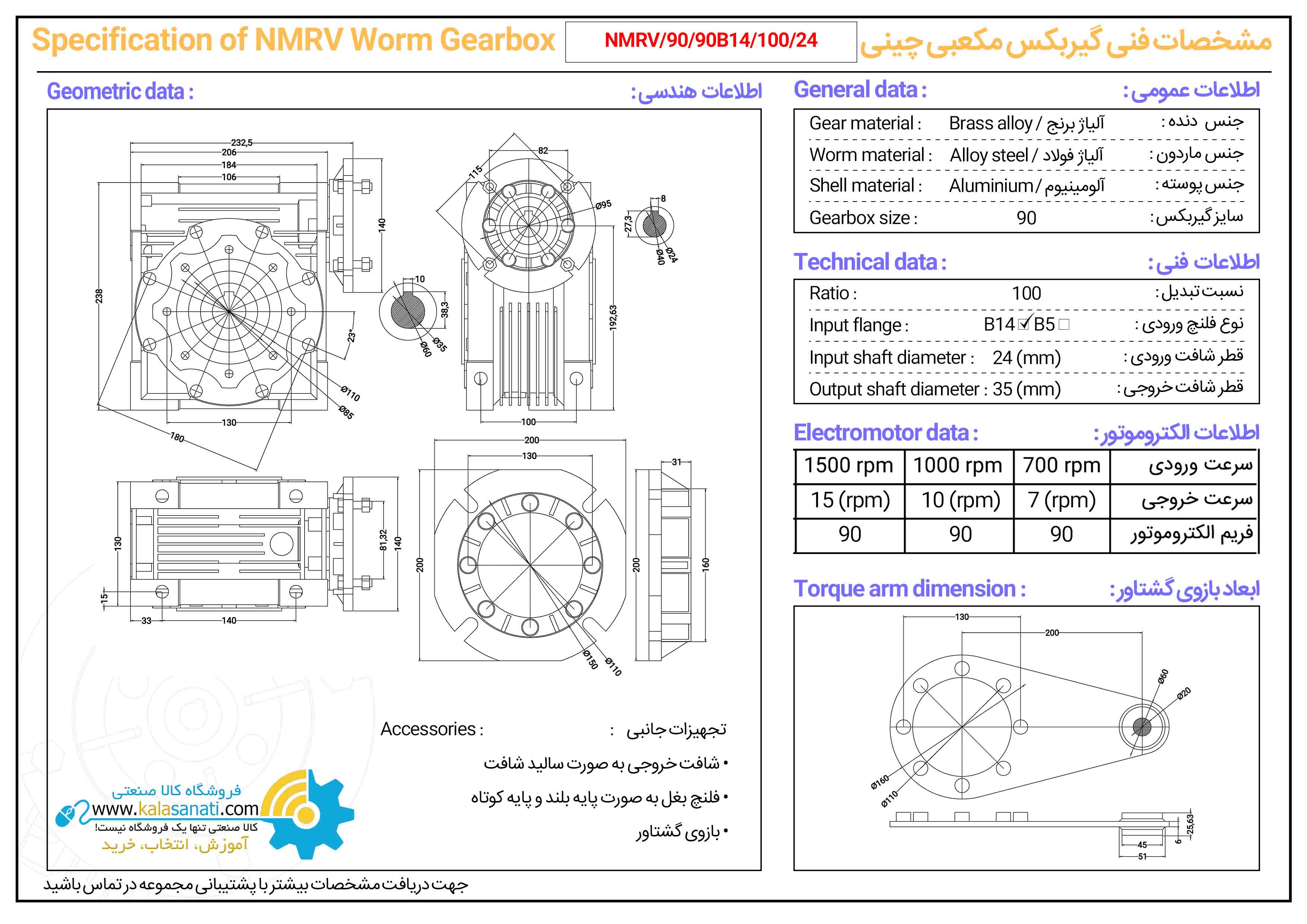

این ابعاد در دیتاشیت محصول نیز بیان شده است که در بخش فایل های مرتبط قابل دسترسی است . برای اطلاع از مشخصات فنی و قیمت گیربکس صنعتی با کارشناسان ما در تماس باشید.
