کوپلینگ HRC ستاره ای

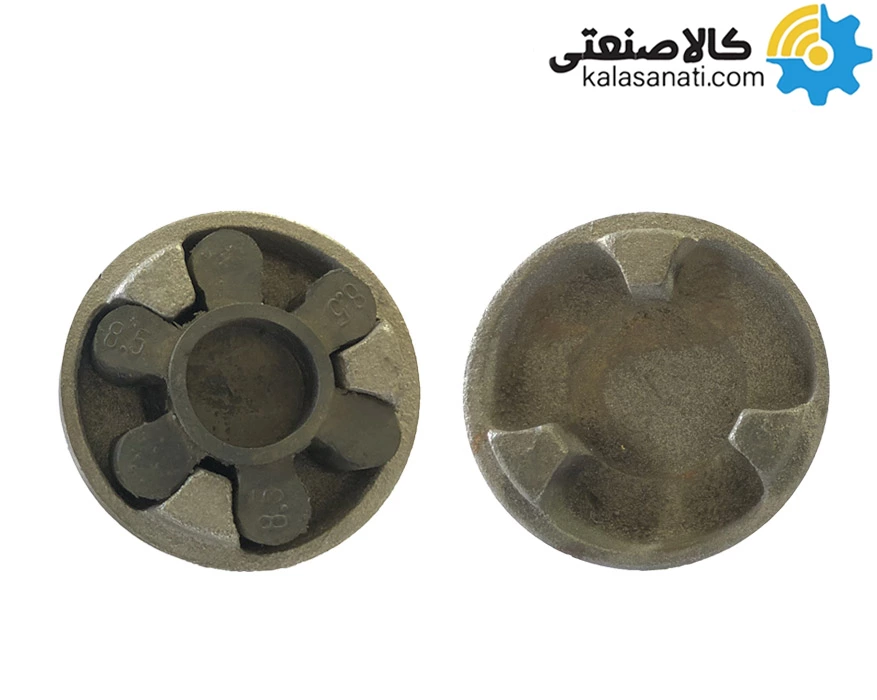

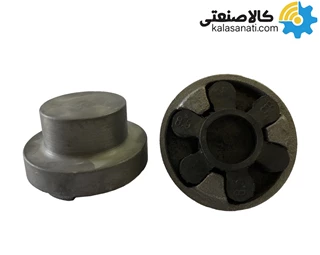

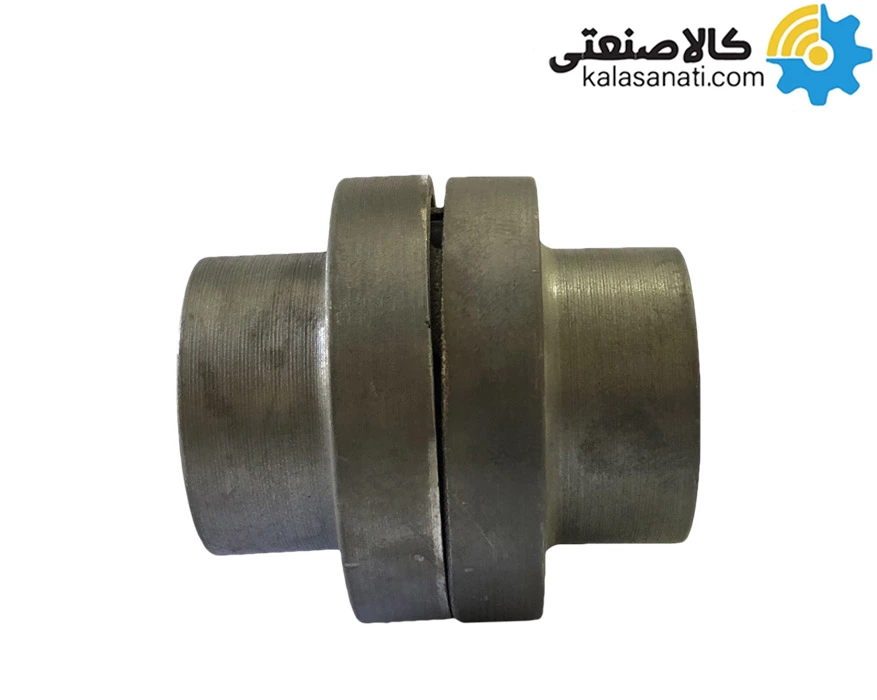

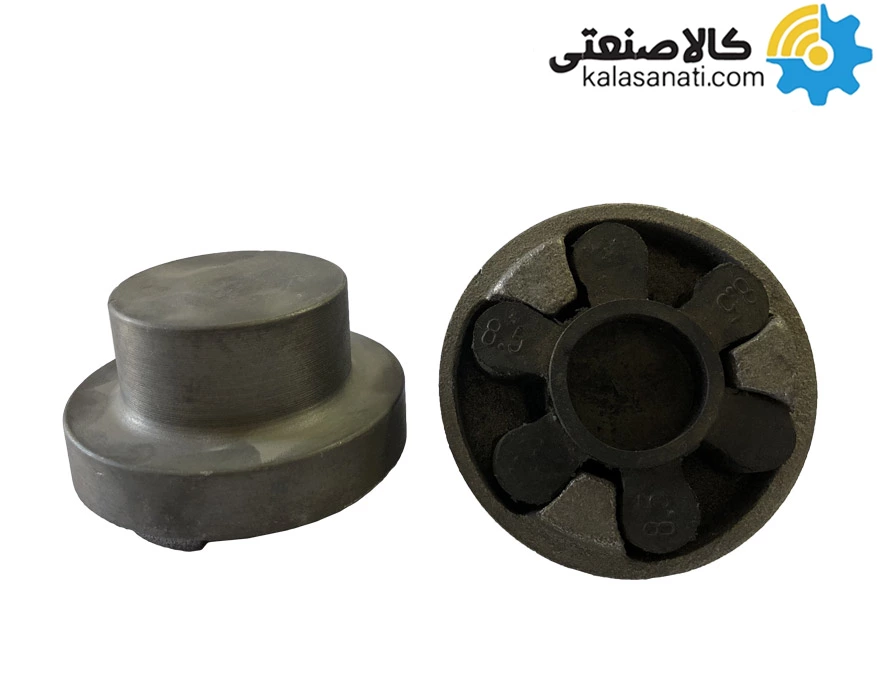

کوپلینگ ستاره ای HRC نوعی از کوپلینگ های انعطاف پذیر هستند که از دو نیمه به نام هاب تشکیل شده اند. بین دو هاب کوپلینگ ستاره ای HRC یک قطعه الاستومری وجود دارد. این قطعه الاستومری که شش پر هست برای اتصال هاب های کوپلینگ استفاده می شوند. وظیفه اصلی الاستومر کوپلینگ ستاره ای HRC جذب ارتعاشات و لرزش های ناشی از عملکرد دستگاه می باشد. کوپلینگ های HRC که به آن ها کوپلینگ های ستاره ای هم گفته می شود نوعی کوپلینگ انعطاف پذیر است که از دو نیمه چدنی تشکیل شده که توسط بوش های مخروطی به شافت متصل میشوند.از این نوع کوپلینگ برای اتصال دو شفت به یکدیگر و انتقال توان و گشتاور استفاده می شود. این نوع کوپلینگ از دو عدد نیمه چدنی و یک عدد رابط شش پر که به عنوان لاستیک عنکبوتی شناخته می شود ساخته شده که این رابط برای جلوگیری از لرزش و ضربه های ناشی از عملکرد دستگاه مورد استفاده قرار می گیرد.
مزایای کوپلینگ ستاره ای HRC
کوپلینگ ستاره ای HRC دارای مزایای زیادی می باشد که در زیر به بررسی برخی از آنها پرداخته شده است:
- نصب ساده: این کوپلینگ ها به راحتی قابل نصب و جداسازی می باشد و نیاز به تخصص خاصی ندارند.
- نگهداری آسان و هزینه پایین: نگهداری از این کوپلینگ ها نیاز به تخصص خاصی ندارد و کافیت قواعد اصلی استفاده از کوپلینگ را رعایت کرد. خرابی کوپلینگ ستاره ای HRC معمولا به سایش الاستومر بین دو هاب خلاصه می شود و با تعویض الاستومر، مشکل بوجود آمده برطرف می شود. به همین علت هزینه نسبتا پایینی دارند.
- ظرفیت تحمل بار بالا: کوپلینگ ستاره ای HRC ظرفیت حمل بار مناسبی دارند و برای اغلب کاربردها استفاده می شوند.
- انعطاف پذیری: همانطور که در ابتدا گفته شد، کوپلینگ ستاره ای HRC، یک کوپلینگ انعطاف پذیر الاستومری می باشد که می تواند تا حدودی ناهماهنگی های شفت را جبران کنند.
- مقاومت در برابر لرزش و ارتعاش: کوپلینگ ستاره ای HRC به دلیل داشتن الاستومر بین دو هاب می تواند تا حدودی در برابر لرزش و ارتعاش مقاومت داشته باشد.
کاربرد کوپلینگ ستاره ای HRC
این کوپلینگ ها برای بسیاری از کاربردها در الکتروموتور و پمپ استفاده می شوند. از کوپلینگ ستاره ای HRC بیشتر در انواع پمپ دنده ای و پمپ پیستونی مورد استفاده قرار میگیرند. از این نوع کوپلینگ در کاربرد های صنعتی از جمله: پمپ، فن ها، نوار نقاله، ژنراتور، کمپرسور ها و ... استفاده می شود.
ابعاد کوپلینگ ستاره ای HRC
در جدول زیر قطر خارجی و قطر نافی انواع کوپلینگ های ستاره ای HRC آورده شده است.
| سایز |
قطر خارجی |
قطر نافی |
| 65 |
70 |
50 |
| 85 |
88 |
56 |
| 105 |
110 |
70 |
| 125 |
128 |
80 |
| 145 |
153 |
90 |
| 175 |
177 |
105 |
| 215 |
219 |
125 |
| 275 |
270 |
150 |
برای قیمت کوپلینگ و دریافت کاتالوگ با کارشناسان فروش در تماس باشید. قبل از ثبت سفارش محصولات مشابه را در پایین بررسی بفرمایید.
