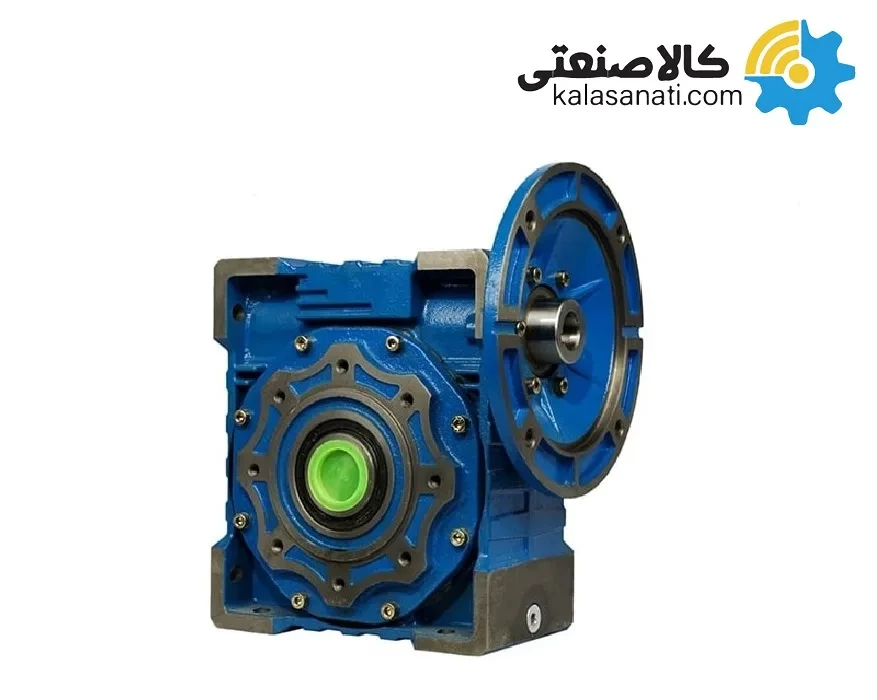

گیربکس حلزونی KS سایز 110
گیربکس یا جعبه دنده به مجموعه ایی از چرخدنده ها گفته می شود که جهت انتقال و تغییر نیرو از منبع تولید توان بکار می روند. گیربکس صنعتی هم نوعی از همین گیربکس است که جهت انتقال دور و توان تولیدی الکتروموتور بکار می رود. گیربکس معمولا بلافاصله پس منبع توان (الکتروموتور ) بکار می رود و وظیفه کاهش یا افزایش دور و گشتاور را بر عهده دارد. گیربکس صنعتی معمولا به صورت کاهنده کاربرد دارد مگر در موارد خاص به عنوان مثال گیربکس پشت تراکتوری که به صورت افزاینده تولید می شود. گیربکس صنعتی در صنایع مختلفی مانند فولاد ، سیمان نیروگاه ، پلاستیک ، لاستیک ، کاغذ ، آسانسور ، چرم ، معادن و مواد معدنی ، مواد غذایی و یا حتی در تجهیزات نقل و انتقال مصالح مانند بالابر و نوار نقاله ها و بسیاری از صنایع دیگر کاربرد دارد.
مزایای گیربکس حلزونی KS سایز 110
در سایز بزرگ گیربکس های کتابی، این گیربکس را میتوان به عنوان یکی از پر مصرف ترین گیربکس های کتابی دانست. این ابعاد در گیربکس سایز 110 به صورت زیر است:
- فاصله مرکز دنده تا ماردون: 110 میلی متر
- طول گیربکس با فلنچ : 287.5 میلی متر
- ارتفاع گیربکس: 295 میلی متر
- عرض گیربکس: 144 میلی متر
- قطر داخلی شافت خروجی: 42 میلی متر
- قطر خارجی شافت خروجی: 65 میلی متر
گیربکس NMRV سایز 110 فقط با فلنچ بزرگ یا همان فلنچ B5 تولید میشود. ابعاد فلنچ این گیربکس ها مطابق استاندارد کمیسیون بین المللی برق می باشد. بر طبق این استاندار برای هر فلنچ فریمی تعیین شده و مطابق همین استاندار هر فریم داری قطر شافت ثابتی می باشد. گیربکس NMRV سایز 110 با فریم های 100 و 112 و 132 تولید میشود که قطر شافت ورودی این دو فریم به ترتیب 28 و 38 میلیمتر می باشد. قطر فلنچ B5 طبق استاندار برابر است با :
- فریم 100 و 112 : 250 میلی متر
- فریم 132 : 300 میلی متر
این ابعاد در دیتاشیت محصول نیز بیان شده است که در بخش فایلهای مرتبط قابل دسترسی است.
