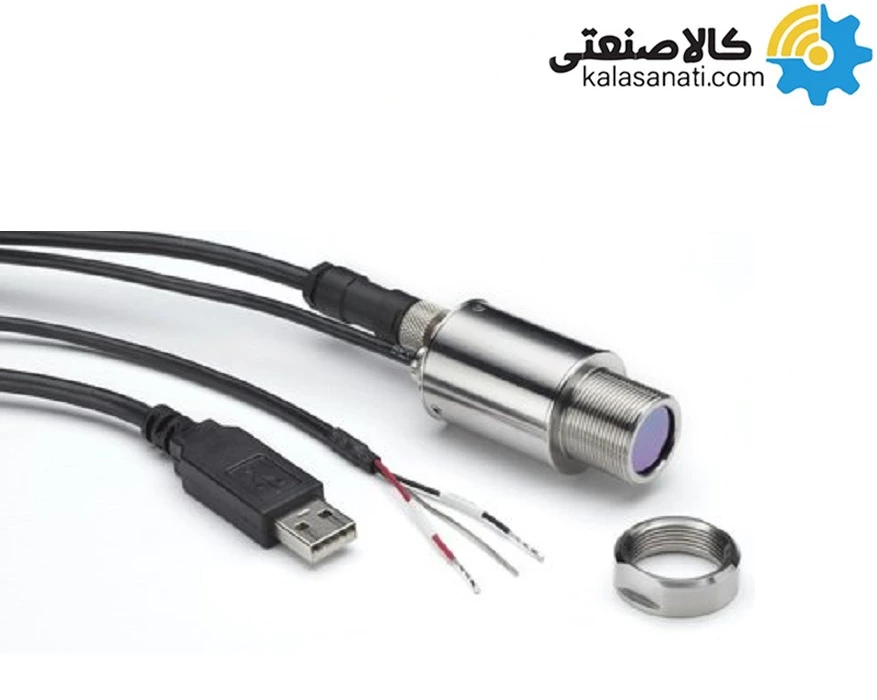

سنسور دما IR غیر تماسی کلکس مدل PyroCouple
سنسور دما IR غیر تماسی کلکس مدل PyroCouple , محصولی با کیفیت از کمپانی معتبر کشور انگلستان می باشد که از پرکاربردترین سنسور صنعتی است. این سنسور مادون قرمز 500 درجه کلکس مدل PyroCouple در سه مدل LT , MT , HT می باشد که جهت استفاده ی بهینه در مورد اندازه گیری اهدافتان خواه کوچک باشد یا بزرگ و خواه در فواصل دور قرار گرفته باشد یا نزدیک، میتوانید استفاده کنید. در ادامه با ما همراه باشید تا نکاتی را در باب انتخاب نوع سنسور نوری CALEX سری پایروکوپل و هدفی که دارید نکات حائز اهمیتی را بررسی کنیم.
نمودار های میدان دید
نکته مهم: اندازه نقطه اندازه گیری شده حاوی 90 درصد انرژی تشخیص داده شده توسط سنسور است. ما معمولاً توصیه می کنیم که هدف حداقل دو برابر بزرگتر از نقطه اندازه گیری شده برای حداکثر دقت باشد. سنسورها ممکن است در فواصل طولانی تری از نمودارهای بالا استفاده شوند. حداکثر فاصله اندازه گیری در هوای پاک وجود ندارد. این به این دلیل است که PyroCouple تنها طول موج های تابش مادون قرمز را که توسط جو جذب نمی شوند ، تشخیص می دهد.
مشخصات فنی دستگاه سنسور دما IR غیر تماسی کلکس مدل PyroCouple
- Temperature Range: -20°C to 100°C (LT models)
0°C to 250°C (MT models)
0°C to 500°C (HT models)
- Optics: Choice of optics for small or large targets at short or long distances - see Field of View DiagramsOutput (Measured Temperature)
- Out Put: Two-wire 4-20 mA (-0 models)
0-50 mV (-1 models)
Type J Thermocouple (-3 models)
Type K Thermocouple (-4 models)
- Output (Sensor Body Temperature): 4-20 mA on power loop (models with output options 1 to 4 only)
- Accuracy: ±1% of reading or ±1ºC, whichever is greaterRepeatability± 0.5% of reading or ± 0.5ºC, whichever is greaterEmissivityFixed at 0.95
- Response Time: t90240 ms (90% response)
- Spectral Range8 to 14 μm
- Supply Voltage24 V DC (28 V DC max.)Min. Sensor Voltage6 V DC
- Max. Loop Impedance900 Ω ( 4-20 mA output)
- Output Impedance56 Ω (voltage/thermocouple output)
مشخصات مکانیکی
- ساختار: فولاد ضد زنگ
- ابعاد: قطر 18 میلی متر در 103 میلی متر
- نصب موضوعی طولانی: M16 x 1 میلی متر
- طول کابل: 1 متر (طول های طولانی تر قابل سفارش است)
- وزن با کابل: 95 گرم
مشخصات محیطی
- رتبه بندی حفاظتی : IP65
- محدوده دما : 0 تا 70 درجه سانتی گراد
- رطوبت نسبی : 95٪ حداکثر غیر متراکم
استانداردهای سازگاری الکترومغناطیسی
- EN61326-1 ، EN61326-2-3 (تجهیزات الکتریکی برای اندازه گیری ، کنترل و استفاده از آزمایشگاه-الزامات EMC-صنعتی)
