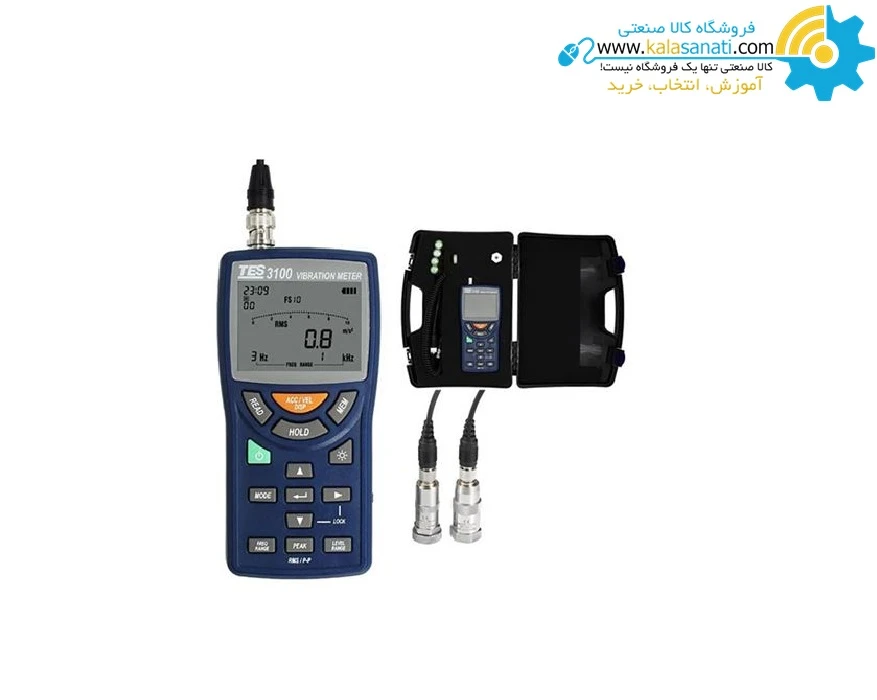

ارتعاش سنج پرتابل TES-3100
لرزش سنج (Vibration Meter) مدل TES-3100، یک ارتعاش سنج دیجیتال با سنسور پیزوالکتریکی است که قابلیت اندازه گیری دامنه ارتعاشات شامل سرعت ، شتاب و جابجایی را دارد. سنسور پیزوالکتریک ارتعاش سنج پرتابل حرکت لرزشی (انرژی مکانیکی) را حس کرده و آن را به یک سیگنال الکتریکی AC متناسب با حرکت ارتعاشی، تبدیل می کند. جهت اندازه گیری ارتعاش با این لرزش سنج سنسور صنعتی باید به صورت دستی در محل مورد نظر نگهداشته شود. ارتعاش سنج جهت کنترل لرزش و ارتعاش ابزارها و ماشین های دوار نظیر یاتاقان، موتور، فن ، توربین ژنراتور، پمپ و ... مورد استفاده قرار میگیرد.
1 حافظه داده:
- M: نشانگر مقدار اندازه گیری شده ذخیره شده دستی
graph نمایش نمودار میله ای: مقدار لحظه ای فعلی را با یک نوار نمایش می دهد.
3 value مقدار اندازه گیری: نشان عددی مقدار اندازه گیری
4 حالت نمایش:
- RMS: ارزش موثر واقعی
- EQ PEAK: مقدار اوج معادل
-EQ P-P: معادل مقدار اوج به اوج
5 indicator نشانگر واحد اندازه گیری حالت:
- m/s²: شتاب (ACC)
- g: شتاب (ACC)
- میلی متر/ثانیه: سرعت (VEL)
- میلی متر: جابجایی (DISP)
- mV/m/s²: حساسیت شتاب سنج
6 indicator نشانگر محدوده فرکانس:
- چپ (حد پایین)
- راست (حد بالا)
اتصال شتاب سنج
PA-01 (3100、3101、3102)
حساسیت = 50mv/g
شتاب سنج پیزوالکتریک نوع برشی دارای ساختار قابل اطمینان برای کاهش تاثیر تغییرات دما و تغییر کرنش در طول اندازه گیری است.
پنل عملیاتی
IS کلید ACC/VEL DISP: اندازه گیری شتاب (ACC m/s²) ، سرعت (VEL mm/s) یا جابجایی (DISP mm)
key کلید READ: داده های دستی را در حافظه بخوانید
⑨ کلید HOLD: خواندن صفحه نمایش را مسدود کنید
کلید MEM: داده ها را در حافظه ذخیره کنید
پنل عملیاتی
control کلید کنترل قدرت: متر را روشن یا خاموش کنید.
light روشن یا خاموش کردن نور پس زمینه
key کلید حالت: حداکثر/حداقل حالت ضبط
key کلید محدوده فرکانس: انتخاب محدوده فرکانس
⑮ کلید PEAK RMS/P-P: انتخاب حالت اندازه گیری
key کلید سطح LEVEL: انتخاب محدوده سطح
پورت ورودی / خروجی
s سوکت ورودی آداپتور AC (DC 6V ،)
آداپتور AC اختیاری VA-03
output خروجی هدفون:
جک استریو 1/8 اینچی برای شنیدن صدای ارتعاش
