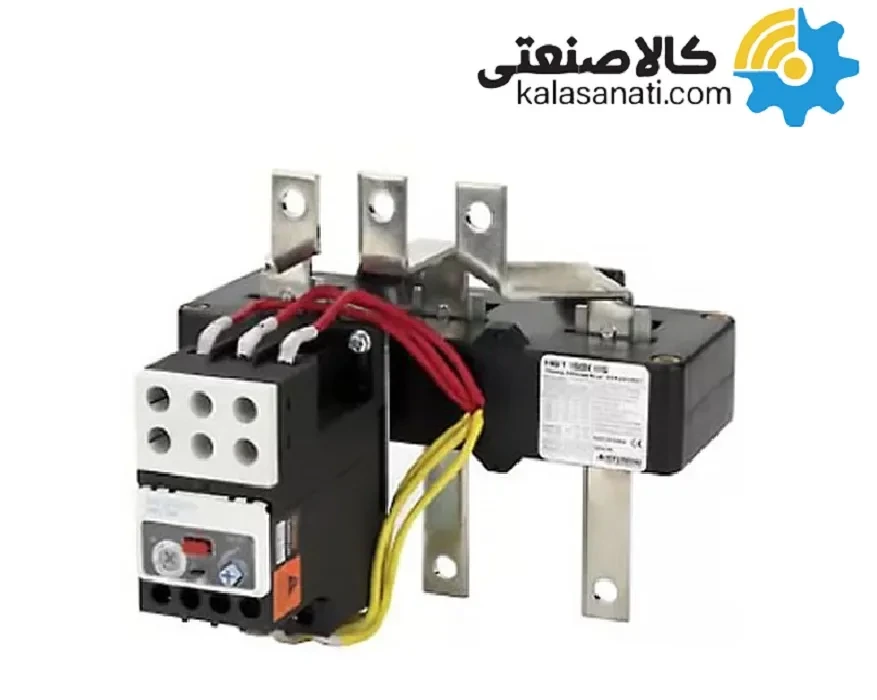

اجزای رله های اضافه بار (بیمتال) هیوندای
پوشش محافظ
قسمت عملیاتی با پوشش محافظ پوشانده شده است تا تنظیمات و هرگونه عملکرد خودسرانه تغییر نکند. برای تغییر تنظیمات، می توان آن را با بلند کردن پوشش محافظ تغییر داد.
دکمه تست
هنگامی که موتور در حین کار نیاز به توقف اضطراری دارد، می توان موتور را با قطع تیغه آن از تیغه مغناطیسی با دکمه تست، متوقف کرد. به منظور تست عملکرد کنتاکت های رله اضافه بار حرارتی، تست فوری با بالا کشیدن دکمه تست که کنتاکت NO/NC را تغییر می دهد امکان پذیر است.
دکمه تنظیم فعلی
با استفاده از پیچ گوشتی +/- می توان جریان نامی را 3 مرحله تنظیم کرد.
دکمه ریست
- حالت A (خودکار): بازنشانی خودکار
- حالت H (دستی): بازنشانی دستی
