پمپ جتی لئو سری AJm یکی از محصولات پمپ آب خانگی شرکت لئو می‌باشد. عمده کاربرد پمپ جتی لئو برای افزایش و تقویت فشار آب ساختمان‌های مسکونی، تجاری و اداری است اما برای مواردی که سیال غیر آب ولی از لحاظ خواص فیزیکی و شیمیایی مشابه آب می‌باشد نیز کاربرد دارد. پمپ جتی مزیت داشتن مکش بالا و قدرت پمپاژ تا ارتفاع‌های زیاد را دارد؛ بنابراین در انتقال آب چاه‌های کم‌عمق کشاورزی نیز کارایی دارد.
شرکت کالاصنعتی به عنوان نماینده رسمی پمپ لئو در ایران، انواع مختلف پمپ جتی لئو را ارائه می‌کند. فروشگاه کالاصنعتی پمپ‌های جتی لئو AJm را با ضمانت 2 ساله و خدمات پس از فروش 10 ساله به فروش می‌رساند.
قیمت پمپ آب جتی لئو
پمپ جتی لئو به دلیل مزیت داشتن مکش بیشتر و قدرت پمپاژ تا ارتفاع‌های بیشتر علاوه بر کاربردهای تقویت فشار ساختمان‌ها، در کاربردهای آبرسانی کشاورزی و باغداری نیز استفاده می‌شود. پمپ‌های جتی لئو در توان‌های مختلف تولید می‌شود که با افزایش توان مقدار قدرت پمپاژ آب افزایش می‌یابد و از طرفی قیمت آن نیز زیاد می‌شود.
پمپ جتی لئو از لحاظ جنس کلگی در دو نوع چدنی و استیل موجود است که نوع استیل کمی از چدنی گران‌تر است. برای دریافت قیمت پمپ آب جتی لئو 1 اسب، 1.5 اسب و 2 اسب و همچنین در صورت نیاز به راهنمایی درمورد مناسب‌ترین پمپ جتی لئو، متناسب با نیاز خود می‌توانید با کارشناسان ما تماس بگیرید.
مدل‌های پمپ جتی لئو سری AJm
- پمپ آب جتی Leo لئو 1 اسب AJm75 : چدنی
- پمپ آب جتی با مکش بالا Leo لئو 1 اسب AJm75H : چدنی
- پمپ آب جتی با مکش بالا Leo لئو 1.5 اسب AJm110H : چدنی
- پمپ آب جتی Leo لئو 2 اسب AJm150 : چدنی
- پمپ آب جتی با مکش بالا Leo لئو 2 اسب AJm150H : چدنی
- پمپ آب جتی Leo لئو 1 اسب AJm75S : استیل
- پمپ آب جتی Leo لئو 1.2 اسب AJm90 : استیل
لازم به ذکر است که پمپ جتی لئو سری AJm در توان‌های 0.4 الی 2 اسب تولید می‌شود که البته از توان 1 اسب و جتی لئو سری AJmS در توان های 0.4 الی 1.2 اسب تولید می‌شود که از توان 1 اسب معمولا موجود است. برای دریافت قیمت پمپ آب خانگی از برندهای مختلف از جمله لئو به صفحه کالاصنعتی مراجعه یا با کارشناس تماس بگیرید.

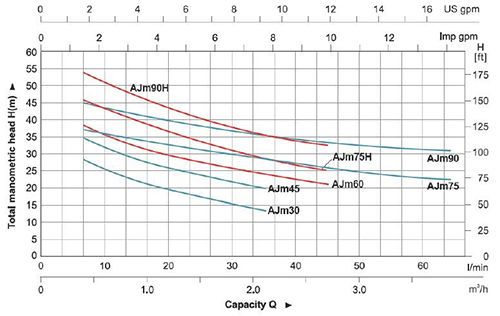

نمودار مشخصه مدل های AJm30 الی AJm90

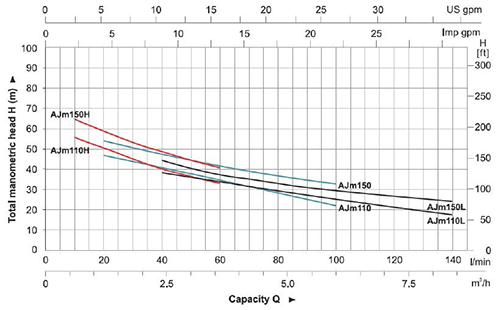

نمودار مشخصه مدل های AJm110 الی AJm150
انتخاب پمپ جتی لئو AJm
برای انتخاب پمپ جتی لئو سری AJm و AJmS با داشتن دو مقدار هد و دبی مورد نیاز و مراجعه به نمودار مشخصه هد – دبی که شرکت سازنده در کاتالوگ ارائه کرده است، می‌توان مدل و توان پمپ جتی مناسب را انتخاب کرد. مقدار هد قابل پمپاژ بوسیله مدل‌های مختلف پمپ جتی لئو AJm و AJmS در جدول زیر برای دبی‌های مختلف بصورت عددی آورده شده است:
مقدار هد قابل پمپاژ بوسیله مدل های مختلف پمپ جتی لئو AJm در جدول زیر برای دبی های مختلف بصورت عددی آورده شده است:
جدول هد و دبی مدل AJm75 و AJm75H
| مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
0.3 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.8 |
3 |
3.3 |
3.6 |
3.9 |
| کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
47 |
50 |
55 |
60 |
65 |
| AJm75 |
0.75 |
1 |
هد (متر) |
40 |
38 |
36 |
34.5 |
33 |
31.5 |
30 |
29 |
28 |
27 |
26 |
25 |
24 |
23 |
| AJm75H |
0.75 |
1 |
هد (متر) |
51 |
47 |
43 |
40 |
37 |
34.5 |
32 |
30 |
27.5 |
25 |
- |
- |
- |
- |
جدول هد و دبی مدل AJm110H و AJm150 و AJm150H
| مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
3.0 |
3.6 |
4.2 |
4.8 |
6 |
7.2 |
| کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
80 |
100 |
120 |
| AJm110H |
1.1 |
1.5 |
هد (متر) |
60 |
55 |
55 |
49 |
49 |
46 |
44 |
40 |
39.5 |
38 |
36 |
30 |
- |
- |
- |
| AJm150 |
1.5 |
2 |
هد (متر) |
60 |
55 |
56 |
53 |
52 |
51 |
49 |
45 |
46 |
45 |
39 |
38 |
33 |
- |
- |
| AJm150H |
1.5 |
2 |
هد (متر) |
72 |
66 |
61 |
59 |
54 |
52 |
49.5 |
49 |
45 |
42 |
42 |
33 |
- |
- |
- |
جدول هد و دبی مدل‌های AJm75S و AJm90S
| مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
0.3 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.8 |
3 |
3.3 |
3.6 |
| کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
47 |
50 |
55 |
60 |
| AJm75S |
0.75 |
1 |
هد (متر) |
46 |
40 |
38 |
36 |
34 |
32 |
30 |
28 |
27 |
25 |
23 |
20 |
- |
| AJm90S |
0.9 |
1.2 |
هد (متر) |
48 |
44 |
42 |
39 |
37 |
35 |
34 |
31 |
31 |
29 |
28 |
25 |
22 |
نامگذاری سری AJm پمپ جتی لئو
در شکل زیر نحوه نامگذاری پمپ جتی لئو AJm را مشاهده می‌کنید.
کاربردهای پمپ جتی لئو AJm
- در آبرسانی و تامین آب ساختمان‌های مسکونی، اداری و تجاری
- در سیستم‌های تهویه مطبوع
- در کشاورزی جهت برداشت آب از چاه‌های کم‌عمق
- جهت پمپاژ آب و در سیستم‌های آب‌پاش در مزارع و باغات
مشخصات فنی پمپ جتی لئو AJm
- دبی: تا حداکثر 8.4 مترمکعب بر ساعت
- هد: حداکثر 72 متر
- دهانه خروجی: 1 اینچ
- حداکثر مکش: 9 متر
- حداکثر دمای سیال کاری: 60 درجه سانتی‌گراد
ابعاد مدل‌های AJm75 و AJm75H پمپ جتی لئو که مطابق با شکل دو نمای نامگذاری شده، در جدول زیر آورده شده است.
| مدل پمپ |
DN1(in) |
DN2(in) |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
| AJm75 |
1 |
1 |
418 |
190 |
150 |
212 |
113 |
100 |
10 |
| AJm75H |
1 |
1 |
418 |
190 |
150 |
212 |
113 |
100 |
10 |

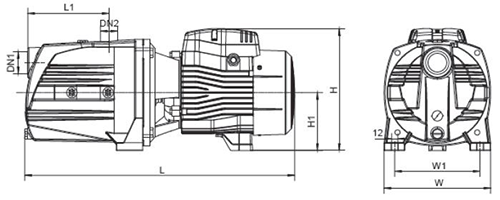

ابعاد مدل‌های AJm110H، AJm150 و AJm150H پمپ جتی لئو مطابق با شکل زیر که از دو نما گرفته شده، در جدول زیر آورده شده است.
| مدل پمپ |
DN1(in) |
DN2(in) |
L(mm) |
W(mm) |
H(mm) |
L1(mm) |
W1(mm) |
H1(mm) |
| AJm110H |
11⁄4 |
1 |
512 |
206 |
236 |
153 |
178 |
112 |
| AJm150 |
11⁄4 |
1 |
512 |
206 |
236 |
153 |
178 |
112 |
| AJm150H |
11⁄4 |
1 |
512 |
206 |
236 |
153 |
178 |
112 |
ابعاد مدل‌های AJm75S و AJm90S پمپ جتی استیل لئو مطابق با شکل زیر که از دو نما گرفته شده، در جدول زیر آورده شده است.
| مدل پمپ |
DN1(in) |
DN2(in) |
L(mm) |
W(mm) |
H(mm) |
L1(mm) |
W1(mm) |
H1(mm) |
| AJm75S |
1 |
1 |
376 |
200 |
214 |
88.5 |
140 |
103 |
| AJm90S |
1 |
1 |
376 |
200 |
214 |
88.5 |
140 |
103 |
مشخصات الکتروموتور پمپ جتی لئو
- توان: AJm (0.4 الی 2 اسب بخار) / AJmS (0.4 الی 1.2 اسب بخار)
- کلاس حفاظتی: IPX4
- کلاس عایق: F
- حداکثر دمای محیط: 40 درجه سانتی‌گراد
- دارای محافظ حرارتی داخلی برای الکتروموتور تک فاز
قطعات یدکی پمپ لئو
- بدنه: AJm (چدن) / AJmS (استیل)
- پروانه: استیل 304
- شفت: استیل 304
- سیل مکانیکی: کربن/ سرامیک
در شکل زیر اجزای پمپ جتی لئو AJm همراه با شماره‌گذاری و جنس آنها آورده شده است:
| جنس قطعه |
نام قطعه |
شماره قطعه
|
PART |
MATERIAL |
| استیل 304 |
بدنه پمپ |
1 |
Pump Body |
AISI 304 |
| PPO |
لوله ونتوری |
2 |
Venturi Tube |
PPO |
| PPO |
دیفیوزر |
3 |
Diffuser |
PPO |
| استیل 304 |
پروانه |
4 |
Impeller |
AISI 304 |
| کربن / سرامیک |
آب بند مکانیکی |
5 |
Mechanical Seal |
Carbon / Ceramic |
| NBR |
اورینگ |
6 |
O-Ring |
NBR |
| استیل 304 |
کاور واسطه |
7 |
Support Cover |
AISI 304 |
| استیل 304 |
واسطه |
8 |
Support |
AISI 304 |
| |
بلبرینگ |
9 |
Bearing |
|
| |
رتور |
10 |
Rotor |
|
| پلی پرو پیلن |
کاور فن |
11 |
Fan Cover |
PP |
| پلی پرو پیلن |
فن |
12 |
Fan |
PP |
| آلومینیوم سخت کاری شده |
کاور انتهایی |
13 |
Rear Cover |
ZL 102 |
| |
خازن |
14 |
Capacitor |
|
| آلومینیوم سخت کاری شده |
جعبه برق |
15 |
Terminal Box |
ABS |
| پلی کربنات |
برد ترمینال |
16 |
Terminal Board |
PC |
| |
استاتور |
17 |
Stator |
|
