پمپ کفکش لئو از جمله محصولات کاربردی ساخت شرکت لئو کشور چین می باشد و از نوع مستغرق در آب می باشد. پمپ کفکش لئو در دو مدل با بدنه چدنی و بدنه آلومینیومی ساخته می شوند. پمپ سری QDX برای سیالات با محدوده PH بین 6.5 الی 8 مناسب می باشند و در واقع قابلیت پمپاژ مایعات مشابه آب را دارد. پمپ کفکش لئو سری QDX جهت انتقال و جابجایی آب چاه ها، تامین آب استخرها و در سطوح عمومی و پمپاژ آب از مخزن در ساختمان های مسکونی بکار می روند. کالا صنعتی نمایندگی پمپ های لئو در ایران می باشد و انواع پمپ های لئو خانگی و صنعتی را به هم وطنان عزیز ارائه می دهد. توصیه می شود جهت مشاوره، انتخاب و خرید پمپ کفکش لئو QDX از کارشناسان بخش فروش پمپ راهنمایی بگیرید.
مدل های پمپ کفکش لئو Leo سری QDX
- پمپ کفکش Leo لئو 1 اینچ 12 متری مدل QDX1.5-12-0.25LA
- پمپ کفکش Leo لئو 1 اینچ 16 متری مدل QDX1.5-15-0.37LA
- پپمپ کفکش Leo لئو 1 تک فاز فلوتردار مدل QDX40-5.5-1.1A
- پپمپ کفکش Leo لئو 1 اینچ 19.2 متری مدل QDX3-18-0.55A
- پمپ کفکش Leo لئو 1 اینچ 32 متری مدل QDX1.5-32-0.75LA
- پمپ کفکش Leo لئو 1.5 اینچ 19.5 متری مدل QDX6-18-0.75A
- پمپ کفکش Leo لئو 1.5 اینچ 15.3 متری مدل QDX10-10-0.55A
- پمپ کفکش Leo لئو 2 اینچ 25.8 متری مدل QDX10-18-1.1A
- پمپ کفکش Leo لئو 2 اینچ 11 متری مدل QDX15-10-0.75A
- پمپ کفکش Leo لئو 2.5 اینچ 15 متری مدل QDX15-14-1.1A

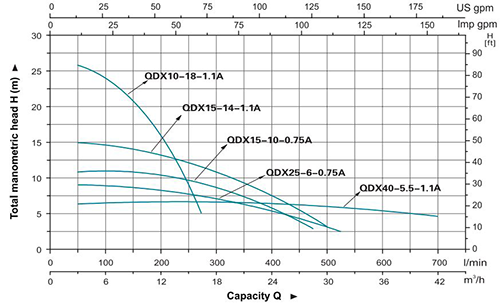

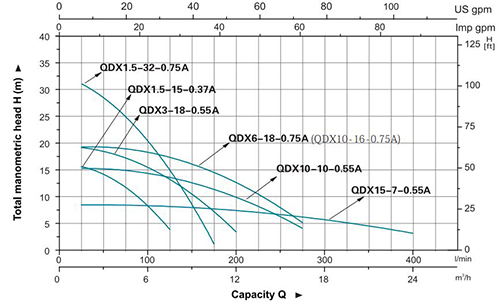

نمودارهای مشخصه هد برحسب دبی، جدول هد برای دبی های مختلف و همچنین جدول ابعاد مدل های پمپ کفکش لئو سری QDX در ادامه آورده شده است.
جدول هد و دبی پمپ کفکش لئو QDX
| مدل پمپ |
دبی (مترمکعب بر ساعت) |
0 |
1.5 |
3 |
4.5 |
6 |
7.5 |
9 |
10.5 |
12 |
13.5 |
15 |
16.5 |
18 |
19.5 |
21 |
22.5 |
24 |
| دبی (لیتر بر دقیقه) |
0 |
25 |
50 |
75 |
100 |
120 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
| QDX1.5-15-0.37A |
هد (متر) |
16 |
15.6 |
14.2 |
11.8 |
8 |
3.9 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| QDX3-18-0.55A |
19.2 |
19.2 |
18.5 |
17.5 |
15.5 |
13.2 |
10 |
7 |
3.7 |
- |
- |
- |
- |
- |
- |
- |
- |
| QDX10-10-0.55A |
15.3 |
15.2 |
15 |
14.8 |
14.4 |
13.5 |
12.5 |
11.3 |
10 |
8.5 |
6.3 |
3.8 |
- |
- |
- |
- |
- |
| QDX15-7-0.55A |
8.6 |
8.5 |
8.4 |
8.3 |
8.2 |
8 |
7.8 |
7.6 |
7.4 |
7.2 |
6.8 |
6.3 |
5.8 |
5.2 |
4.5 |
3.8 |
3 |
| QDX1.5-32-0.75A |
32.5 |
31.5 |
28.5 |
24.5 |
20 |
15.5 |
8.5 |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| QDX6-18-0.75A |
19.5 |
19.2 |
19 |
18.6 |
18 |
17 |
16.2 |
14.7 |
12.8 |
11 |
8.6 |
4.2 |
- |
- |
- |
- |
- |
| QDX10-16-0.75A |
19.5 |
19.2 |
19 |
18.6 |
18 |
17 |
16.2 |
14.7 |
12.8 |
11 |
8.6 |
4.2 |
- |
- |
- |
- |
- |
ابعاد پمپ کفکش لئو QDX
| مدل پمپ |
DN |
H(mm) |
B(mm) |
| QDX1.5-15-0.37A |
25 |
195 |
145 |
| QDX3-18-0.55A |
25 |
205 |
160 |
| QDX10-10-0.55A |
50 |
215 |
150 |
| QDX15-7-0.55A |
50 |
240 |
170 |
| QDX1.5-32-0.75A |
25 |
245 |
195 |
| QDX6-18-0.75A |
40 |
220 |
160 |
| QDX10-16-0.75A |
40 |
220 |
160 |
جدول هد و دبی پمپ کفکش لئو سری QDX
| مدل پمپ |
دبی (مترمکعب بر ساعت) |
0 |
1.5 |
3 |
4.5 |
6 |
7.5 |
9 |
10.5 |
12 |
13.5 |
15 |
16.5 |
18 |
19.5 |
21 |
22.5 |
24 |
25.5 |
27 |
28.5 |
30 |
31.5 |
| دبی (لیتر بر دقیقه) |
0 |
25 |
50 |
75 |
100 |
120 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
450 |
475 |
500 |
525 |
| QDX15-10-0.75A |
هد (متر) |
11 |
10.9 |
10.8 |
10.7 |
10.6 |
10.5 |
10.4 |
10.3 |
10.2 |
10.1 |
10 |
9.6 |
9.2 |
8.5 |
7.6 |
6.5 |
5.6 |
4.7 |
3.8 |
2.7 |
- |
- |
| QDX25-6-0.75A |
9.3 |
9.2 |
9.1 |
9 |
8.9 |
8.7 |
8.5 |
8.3 |
8 |
7.8 |
7.5 |
7.2 |
6.8 |
6.6 |
6.4 |
6.2 |
6 |
5.8 |
4.8 |
4 |
2.6 |
1.5 |
| QDX10-18-1.1A |
25.8 |
25.5 |
25 |
24.6 |
24 |
22.8 |
21.2 |
18.5 |
16 |
13.2 |
9 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| QDX15-14-1.1A |
15 |
14.9 |
14.8 |
14.7 |
14.6 |
14.5 |
14.3 |
14.2 |
14 |
13.9 |
13.8 |
13.2 |
12.5 |
11.5 |
10.6 |
9.5 |
8 |
6.7 |
5.5 |
4.4 |
3.1 |
- |
| QDX40-5.5-1.1A |
6.1 |
6.2 |
6.3 |
6.4 |
6.5 |
6.5 |
6.7 |
6.8 |
6.7 |
6.7 |
6.65 |
6.6 |
6.6 |
6.6 |
6.5 |
6.5 |
6.4 |
6.2 |
6.1 |
6 |
5.9 |
5.8 |
ابعاد پمپ کفکش لئو سری QDX
| مدل پمپ |
DN |
H(mm) |
B(mm) |
| QDX15-10-0.75A |
50 |
240 |
170 |
| QDX25-6-0.75A |
65 |
250 |
160 |
| QDX10-18-1.1A |
50 |
270 |
190 |
| QDX15-14-1.1A |
65 |
270 |
180 |
| QDX40-5.5-1.1A |
80 |
270 |
195 |
نامگذاری سری QDX پمپ کفکش لئو
در شکل زیر نحوه نام گذاری پمپ کفکش لئو QDX را می توانید مشاهده کنید.
کاربرد پمپ کفکش لئو QDX
- تامین و انتقال آب استخرها
- در کاربردهای آبیاری با حجم کوچک در زمین های کشاورزی، باغات
- مورد استفاده جهت تامین آب مرغداری ها و دامداری ها
- تخلیه پساب های فاضلاب
- پمپاژ آب چاه ها
مشخصات فنی پمپ کفکش لئو QDX
- دبی: حداکثر 40 مترمکعب بر ساعت
- هد: حداکثر 31 متر
- حداکثر عمق غوطه وری: 5 متر
- حداکثر دمای سیال: 40 درجه سانتی گراد
- وزن پمپ: 11.5 الی 22.5 کیلوگرم
مشخصات الکتروموتور پمپ کفکش لئو QDX
- توان: 0.37 الی 1.1 کیلووات
- کلاس حفاظتی: IP68
- کلاس عایق: B
- حداکثر دمای محیط: 40 درجه سانتی گراد
- سیم پیچی الکتروموتور از جنس مسی
قطعات یدکی پمپ کفکش لئو (QDX)
- بدنه: چدن
- پروانه: آلومینیوم آلیاژی
- شفت: استیل ضد زنگ
- صافی: استیل ضد زنگ
- سیل مکانیکی: سرامیک/ کربن

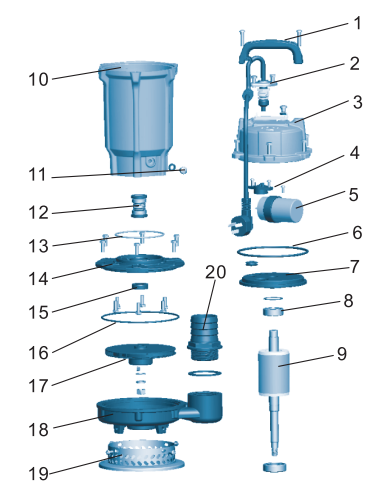

قطعات تشکیل دهنده پمپ کفکش لئو QDX در شکل زیر شماره گذاری شده و در جدول پایینی جنس آنها نیز آورده شده است:
|
جنس قطعه
|
نام قطعه
|
شماره قطعه
|
PART
|
MATERIAL
|
|
PP
|
دستگیره
|
1
|
Handle
|
PP
|
|
|
کابل
|
2
|
Cable
|
|
|
چدن ضد زنگ
|
درپوش بالایی
|
3
|
Top Cover
|
HT200
|
|
|
محافظ حرارتی
|
4
|
Protector
|
|
|
|
خازن
|
5
|
Capacitor
|
|
|
NBR
|
اورینگ
|
6
|
O-Ring
|
NBR
|
|
چدن ضد زنگ
|
درپوش فوقانی
|
7
|
Upper Cover
|
HT200
|
|
|
بلبرینگ
|
8
|
Bearing
|
|
|
|
روتور
|
9
|
Rotor
|
|
|
|
استاتور
|
10
|
Stator
|
|
|
|
درپوش محل تزریق روغن
|
11
|
Oil Injection Screw
|
|
|
کربن / سرامیک
|
آب بند مکانیکی
|
12
|
Mechanical Seal
|
Carbon / Ceramic
|
|
NBR
|
اورینگ
|
13
|
O-Ring
|
NBR
|
|
چدن ضد زنگ
|
محافظ محفظه روغن
|
14
|
Cover Of Oil Cylinder
|
HT200
|
|
|
آب بند روغن
|
15
|
Oil Seal
|
|
|
NBR
|
اورینگ
|
16
|
O-Ring
|
NBR
|
|
پلاستیک /
آلومینیوم سخت کاری شده
|
پروانه
|
17
|
Impller
|
PPO / ZL102
|
|
چدن ضد زنگ
|
بدنه پمپ
|
18
|
Pump Body
|
HT200
|
|
استیل
|
فیلتر
|
19
|
Filter Screen
|
Stainless Steel
|
|
PP
|
اتصال خروجی
|
20
|
Outlet Connector
|
PP
|
