LCR سنج حرفه ای مدل DT-9935 برند سی ای ام CEM

LCR سنج حرفه ای مدل CEM DT-9935

LCR سنج حرفه ای DT-9935 با دقت 3 رقم اعشار در صفحه نمایش LCD، می تواند مقادیر مقاومت، خازن و سلف را اندازه گیری کند. قابلیت اندازه گیری مقاومت از 20 اهم تا 200 مگا اهم و اندازه گیری سلف از 20 میکرو هانری تا 2000 هانری و خازن از 20 پیکو فاراد تا 20 میلی فاراد از ویژگی های اندازه گیری LCR متر CEM DT-9935 می باشد. این تجهیز امکان تست قطعات الکترونیکی را نیز دارد. وزن دستگاه 360 گرم و ابعاد آن 220mm*96mm*60mm می باشد. کالا صنعتی نمایندگی فروش محصولات برند CEM این مولتی متر را با یکسال گارانتی ارائه می کند. LCR سنج دیجیتالی DT-9935 مناسب است برای اندازه گیری مقاومت،سلف و خازن در فرکانس 10KHz/100KHz و این دقت بالا را با 4 یا 5 ترمینال کلوین اندازه گیری می کند. LCR سنج DT-9935 شامل پراب مخصوص جهت تست قطعات الکترونیکی و به صورت خودکار C ، L  و R را با D  ، Qو θ اندازه گیری می کند.

نکات ایمنی

1. برای استفاده دستگاه در جاهایی که در آن خطر انفجار وجود دارد خودداری نمایید.
2. زمان انجام عملیات اندازه گیری، شئ هدف مورد نظر را از برق جدا کنید.
3. در صورت خرابی دستگاه باید آن را به مراکز مجاز تعمیر برده و از هرگونه دستکاری و دادن تغییرات در دستگاه پرهیز نمایید.
4. هنگام اندازه گیری ظرفیت خازن از دشارژ شدن آن مطمئن شوید ، زیرا اتصال خازن شارژ شده به دستگاه باعث آسیب آن می شود.
5. پرهیز از قرار دادن دستگاه در معرض نور خورشید به مدت طولانی.

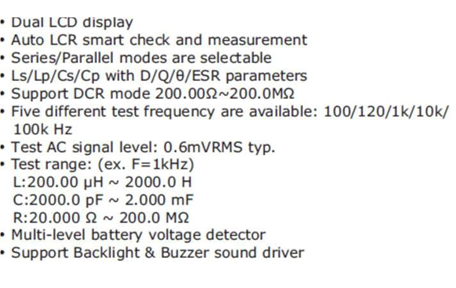

ویژگی ها

Parameters Display

• LS: القاگر سری
• LP: القاگر موازی
• Cs: خازن سری
• Cp: خازن موازی
• Rs : مقاومت سری
• Rp: مقاومت موازی
• ESR: مقاومت سری معادل
• Ѳ: زاویه فاز
• D: فاکتور اتلاف
• Q: فاکتور کیفیت

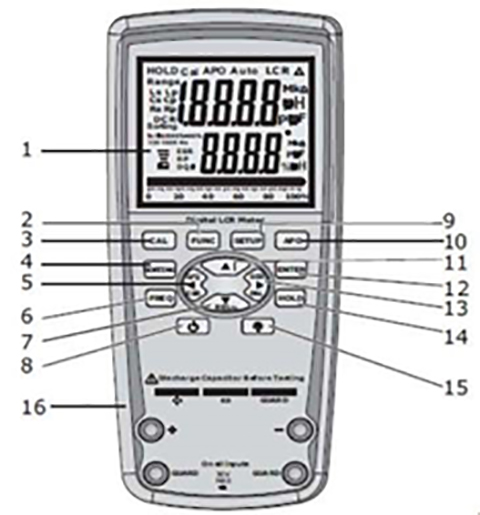

معرفی دستگاه

1. نمایشگرLCD
2. مود دستگاه (LCR,L,C,…)
3. دکمه کالیبره کردن
4. دکمه ذخیره سازی
5. بخش دوم نمایشگر برای نمایش ,D, Q, ESR, Rp Ѳ
6. دکمه تست فرکانس
7. دکمه Relative و برای ایجاد  تغییرات از دکمه   استفاده کنید.
8. دکمه پاور
9. دکمه Setup
10. دکمه خاموش شدن خودکار(APO)
11. دکمه بالا
12. دکمهEnter
13. دکمه Hold
14. دکمه انتخاب اندازه گیری به صورت موازی و سری
15. دکمه نور پس زمینه
16. محل ورودی کابل

روش کار

Power on/Off

هنگامی که LCR را روشن می کنید،پس از 2 ثانیه نمایشگر دستگاه به کار می افتد و تنظیمات پیش فرض دستگاه بالا می آید.فرکانس پیش فرض تعیین شده برای دستگاه 1 KHz می باشد. همچنین به منظور افزایش عمر باتری قابلیت خاموش شدن خودکار (APO) می باشد که برای فعال و یا غیر فعال کردن آن دکمه APO را فشار دهید. اگر دستگاه به مدت پنج دقیقه بلا استفاده باشد،دستگاه سه بار بوق زده و خاموش می شود.
