  • قفل کن داخلی شفت مدل 3015 ساخت ایران (Internal locking device)

    قفل کن 3015 که با نام پاورلاک نیز شناخته می شود، برای برقراری ارتباط بین دو شفت یا یک شفت و هاب که یکی از شفت ها تو خالی می باشد، استفاده می شود. پاورلاک 3015 این اتصال را با استفاده از اصطکاک به منظور انتقال نیرو و گشتاور انجام می دهد. این اتصال با منبسط کردن شفت و هاب توسط قفل کن شفت 3015 صورت می گیرد. ابعاد قفل کن شفت 3015 در انتهای مطالب و در قالب یک جدول ارائه شده است.

    عملکرد قفل کن شفت 3015

    قفل کن 3015 به این صورت عمل می کند که به همراه شفت کوچکتر داخل شفت تو خالی می شود. هنگامی که این قفل کن وارد شفت تو خالی می باشد با سفت کردن پیچ های آن، قطر داخلی قفل کن 3015 کاهش و قطر خارجی آن افزایش پیدا می کند و در پی آن فاصله بین شفت و هاب جبران شده و عمل منبسط شدن بین شفت و هاب فراهم می شود. در نهایت شفت و هاب توسط قفل کن 3015 به یکدیگر متصل می شوند.

    ساختار قفل کن شفت 3015

    تصویر زیر ساختار این پاورلاک 3015 را نشان می دهد.

    1. بوش
    2. رینگ فشار
    3. پیچ و مهره

    ساختار قفل کن شفت 3015

    قفل کن ها یا پاورلاک های 3015 در سایز های متفاوت ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 70 الی 600 میلی متر و انتقال گشتاور 690 الی 1174000 نیوتن متر فراهم میسازد. جهت سفارش و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع پاورلاک ها سری 3015 ارائه شده توسط کالاصنعتی آورده شده است.

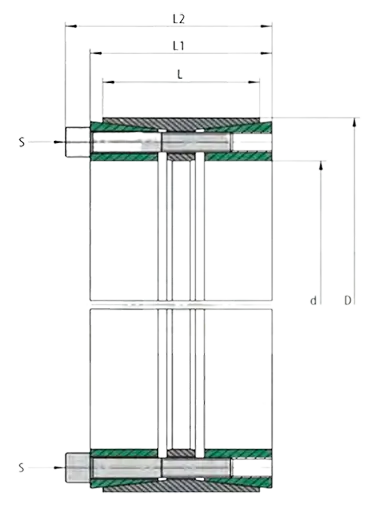

    L: طول رینگ فشار d: قطر شفت
    L1: فاصله رینگ فشار D: قطر داخلی هاب
    L2: عرض پاورلاک بدون پیچ ها Mt: حداکثر گشتاور قابل انتقال
    L3: عرض پاورلاک با پیچ ها Fax: حداکثر نیروی محوری قابل انتقال
    s: سایز پیچ و مهره ها Pw: میانگین فشار روی شفت
    MA: گشتاور سفت کردن پیچ و مهره ها Pn: میانگین فشار روی ها

    سایز و ابعاد پاور لاک

    L2
    mm    		 L1
    mm    		  L
    mm    		  MA
    Nm    		 s Pn
    N/mm2    		      Pw
    N/mm2    		                 Fax
    kN    		 Mt
    Nm    		 d mm     D Mm
    70 60 50 83 M10×055 95 187 197 6900 110    ×    70
    70 60 50 83 M10×055 109 204 247 9800 120    ×    80
    70 60 50 83 M10×055 111 200 271 12200 130    ×    90
    82 70 60 145 M12×060 111 201 364 18200 145    ×    100
    82 70 60 145 M12×060 111 201 364 20000 155    ×    110
    82 70 60 145 M12×060 107 185 401 24000 165    ×    120
    91 79 65 145 M12×065 116 193 510 33100 180    ×    130
    91 79 65 145 M12×065 117 192 547 38200 190    ×    140
    91 79 65 145 M12×065 113 179 547 40900 200    ×    150
    91 79 65 145 M12×065 113 179 583 46600 210    ×    160
    106 92 78 230 M14×075 106 169 734 62300 225    ×    170
    106 92 88 230 M14×080 106 169 734 66000 235    ×    180
    116 102 88 230 M14×080 94 144 782 74300 250    ×    190
    116 102 88 230 M14×080 113 170 972 97100 260    ×    200
    124 108 96 355 M16×090 98 148 1007 110000 285    ×    220
    124 108 96 355 M16×090 122 181 1342 161000 305    ×    240
    124 108 96 355 M16×090 114 167 1342 174000 325    ×    260
    130 110 96 690 M20×100 122 196 1569 219000 355    ×    280
    156 136 124 690 M20×100 123 195 1674 251000 375    ×    300
    156 136 124 690 M20×110 111 181 2092 334000 405    ×    320
    156 136 124 690 M20×110 105 170 2092 355000 425    ×    340
    179 157 140 930 M22×130 109 160 2610 469000 455    ×    360
    179 157 140 930 M22×130 104 152 2610 495000 475    ×    380
    179 157 140 930 M22×130 110 159 2871 574000 495    ×    400
    179 157 140 930 M22×130 115 165 3132 657000 515    ×    420
    179 157 140 930 M22×130 111 157 3132 689000 335    ×    440
    179 157 140 930 M22×130 107 151 3132 720000 555    ×    460
    179 157 140 930 M22×130 108 150 3262 782000 575    ×    480
    179 157 140 930 M22×130 104 144 3262 815000 595    ×    500
    179 157 140 930 M22×130 113 155 3654 950000 615    ×    520
    179 157 140 930 M22×130 109 150 3654 986000 635    ×    540
    179 157 140 930 M22×130 113 155 3915 1096000 655    ×    560
    179 157 140 930 M22×130 110 149 3915 1135000 675    ×    580
    179 157 140 930 M22×130 107 144 3915 1174000 695    ×    600
    • کاربر مهمان
    • یکشنبه 30 مهر 1402 - 15:43
    • 0
    • 0
    قفل کن برند ok132 دارم میخوام از این برند شما سفارش بدم کدوم تیپ از قفل کن ها میشه؟
    • مدیر سایت
    • سه شنبه 30 آبان 1402 - 16:47
    • 0
    • 0

    با سلام و احترام

    برند فیدار تیپ 3003 میشه برای دریافت راهنمایی بیشتر می توانید با کارشناسان ما با شماره  02191304300 در تماس باشید.
