معرفی گیج فشار

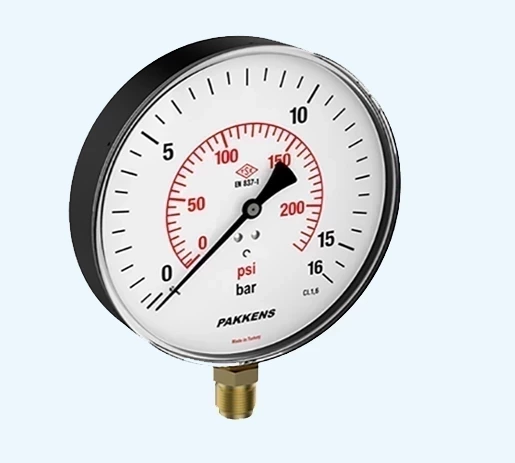

یکی از تجهیزاتی که در صنعت به صورت محلی برای نشان دادن فشار از آن استفاده می شود گیج فشار است. این وسیله برای کاربردهای متفاوت و با قابلیت ها و ویژگی های متفاوتی طراحی و ساخته شده است. یکی از قسمت هایی که برای نشان دادن میزان فشار از آن استفاده می شود و عقربه روی آن حرکت می کند صفحه ی مدرج گیج است که با توجه به واحد اندازه گیری دارای رنج های متعددی هستند، این صفحه طبق استاندارهای خاصی مدرج شده است. که متناسب با کاربرد، باید انتخاب شود. برای گیج های بوردن تیوب، طبق استاندارد EN 837-1 و برای گیج های دیافراگمی و کپسولی طبق استاندارد EN 837-3 درجه بندی فشار صورت میگیرد.
انواع رنج های استاندارد گیج فشار
در جدول های زیر برای واحدهای اندازه گیری متفاوت این رنج اندازه گیری ذکر شده است.
| استاندارهای رنج فشار در واحد اندازه گیری bar |
| 0-600 |
0-60 |
0-6 |
0-0.6 |
| 0-1000 |
0-100 |
0-10 |
0-1 |
| 0-1600 |
0-160 |
0-16 |
0-1.6 |
| |
0-250 |
0-25 |
0-2.5 |
| |
0-400 |
0-40 |
0-4 |
| استاندارهای رنج فشار در واحد اندازه گیری kg/cm2 |
| 0-600 |
0-60 |
0-6 |
0-0.6 |
| 0-1000 |
0-100 |
0-10 |
0-1 |
| 0-1600 |
0-160 |
0-16 |
0-1.6 |
| |
0-250 |
0-25 |
0-2.5 |
| |
0-400 |
0-40 |
0-4 |
| استاندارهای رنج فشار در واحد اندازه گیری psi |
| 0-10000 |
0-1000 |
0-160 |
0-10 |
| 0-16000 |
0-1600 |
0-200 |
0-15 |
| 0-20000 |
0-3000 |
0-300 |
0-30 |
| |
0-5000 |
0-400 |
0-60 |
| |
0-6000 |
0-600 |
0-100 |
برای فشار های پایین در حد میلی بار، از گیج های میلی باری استفاده می شود. که طبق استاندارد های ذکر شده در رنج های زیر موجود است.
| استاندارهای رنج فشار در واحد اندازه گیری mbar |
| 0-600 |
0-60 |
0-6 |
0-0.6 |
| |
0-100 |
0-10 |
0-1 |
| |
0-160 |
0-16 |
0-1.6 |
| |
0-250 |
0-25 |
0-2.5 |
| |
0-400 |
0-40 |
0-4 |
گاهی شما نیاز به اندازه گیری فشار خلاء یا به اصطلاح فشار وکیوم دارید، در این صورت از استاندارد های زیر برای فشار خلاء در دو واحد اندازه گیری میلی بار، بار و psi استفاده می شود.
| استاندارهای رنج فشار وکیوم زیاد در واحد اندازه گیری bar |
| -1-0 |
-0.6-0 |
| استاندارهای رنج فشار وکیوم زیاد در واحد اندازه گیری psi |
| -10-0 |
-15-0 |
-30"Hg-0psi |
| استاندارهای رنج فشار وکیوم نسبتا پایین در واحد اندازه گیری mbar |
| 0-600 |
0-60 |
0-6 |
0-0.6 |
| |
0-100 |
0-10 |
0-1 |
| |
0-160 |
0-16 |
0-1.6 |
| |
0-250 |
0-25 |
0-2.5 |
| |
0-400 |
0-40 |
0-4 |
بعضی وقتها در فرآیند نیاز به اندازه گیری هم زمان فشار مثبت و فشار خلاء دارید در این صورت می توان از گیج های فشاری که قابلیت اندازه گیری همزمان هر دو فشار را دارند استفاده کنید. به عبارتی گیج های Compound قابلیت نشان دادن همزمان فشار مثبت و فشار منفی (خلاء) را دارند.
| استاندارد رنج گیج فشار Compound در واحد اندازه گیری bar |
| -1-0.6 |
-1-3 |
-1-9 |
-1-24 |
| -1-1.5 |
-1-5 |
-1-15 |
|
| استاندارد رنج گیج فشار Compound در واحد اندازه گیری kpa |
| -60…0 |
-100…+150 |
100…+900 |
| -100…0 |
-100…+300 |
-100…+1500 |
| -100…+60 |
-100…+500 |
-100…+2400 |
در گیج های فشار compound گیج هایی هستند که فشار منفی با inHg (اینچ جیوه) نمایش داده می شوند و فشارهای مثبت با psi .
| استاندارد رنج گیج فشار Compound در واحد اندازه گیری inHg…psi |
| -30inHg…0psi |
-30inHg…30psi |
-30inHg…160psi |
| -30inHg…15psi |
-30inHg…60psi |
-30inHg…200psi |
| -30inHg…30psi |
-30inHg…100psi |
-30inHg…300psi |
| استاندارد رنج گیج فشار Compound در واحد اندازه گیری bar |
| -0.6…0 |
-1…+1.5 |
-1…+9 |
| -1…0 |
-1…+3 |
-1…+15 |
| -1…+0.6 |
-1…+5 |
-1…+24 |
| استاندارد رنج گیج فشار Compound در واحد اندازه گیری Mpa |
| -0.06…0 |
-0.1…+0.3 |
-0.1…+1.5 |
| -0.1…0 |
-0.1…+0.5 |
-0.1…+2.4 |
| -0.1…+0.06 |
-0.1…+0.9 |
|
