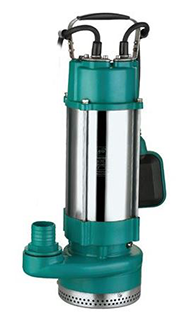

پمپ کفکش چدنی لئو سری XQS از جمله پمپ های کفکش ساخت شرکت لئو چین می باشد که جنس بدنه آن چدنی می باشد. پمپ کفکش لئو نوعی پمپ سانتریفیوژ مستغرق در آب می باشد و کاربردهای وسیعی در صنایع مختلف از جمله کشاورزی، دامداری، پرورش ماهی و البته ساختمانی دارد. کالا صنعتی نمایندگی پمپ های لئو در ایران بوده و انواع پمپ های لئو خانگی و صنعتی از جمله انواع پمپ های کفکش شامل سری QDX، XQS را به هم وطنان عزیز ارائه می دهد. جهت اطلاع از قیمت پمپ کفکش چدنی لئو و مشاوره در زمینه خرید پمپ کفکش لئو XQS از کارشناسان بخش فروش پمپ راهنمایی بگیرید.
مدل های پمپ کفکش چدنی لئو Leo سری XQS
- پمپ کفکش Leo لئو 2 اینچ 11 متری چدنی مدل XQS15.6-11/0.45A
- پمپ کفکش Leo لئو 1 اینچ 27 متری چدنی مدل XQS4.5-27/2-0.55I
- پمپ کفکش Leo لئو 1 و ¼ اینچ 20 متری چدنی مدل XQS15-20/1.1I
- پمپ کفکش Leo لئو 1 و ¼ اینچ 34 متری چدنی مدل XQS13-34/1.5I
- پمپ کفکش Leo لئو 2 اینچ 30 متری چدنی مدل XQS15-30/2-1.1I
- پمپ کفکش Leo لئو 2 اینچ 42 متری چدنی مدل XQS14.5-42/3-1.5I
برای مدل های مختلف پمپ کفکش چدنی لئو XQS، نمودارهای مشخصه هد برحسب دبی، جدول هد برای دبی های مختلف و همچنین جدول ابعاد در ادامه آورده شده است.

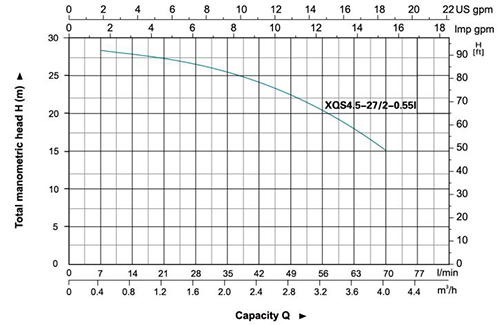

منحنی مشخصه هد برحسب دبی پمپ کفکش چدنی لئو XQS با توان 0.55 کیلووات
جدول مشخصات فنی پمپ کفکش چدنی لئو XQS با توان 0.55 کیلووات
| مدل پمپ |
توان |
قطر خارجی (mm) |
ولتاژ (V/Hz) |
ماکزیمم دبی (L/min) |
ماکزیمم هد (m) |
| کیلووات (kW) |
اسب بخار (HP) |
| XQS4.5-27/2-0.55I |
0.55 |
0.75 |
25 |
220/50 |
75 |
27 |

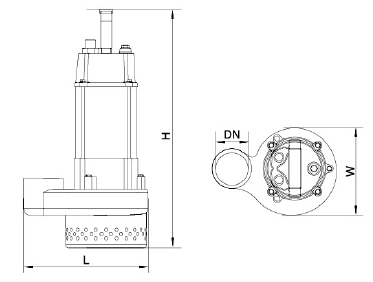

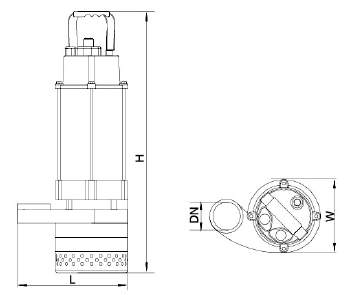

ابعاد پمپ کفکش چدنی لئو XQS با توان 0.55 کیلووات
| مدل پمپ |
DN(in) |
L(mm) |
W(mm) |
H(mm) |
| 462 |
| XQS4.5-27/2-0.55I |
1 |
235 |
198 |

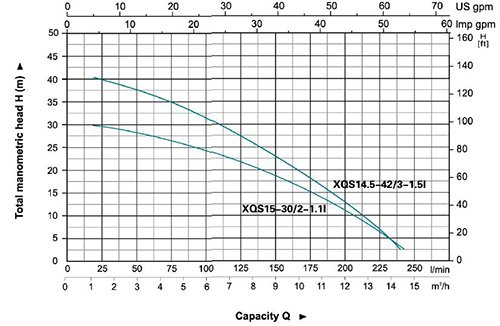

منحنی مشخصه هد برحسب دبی پمپ کفکش چدنی لئو XQS با توان 1.1 الی 1.5 کیلووات
جدول مشخصات فنی پمپ کفکش چدنی لئو XQS با توان 1.1 الی 1.5 کیلووات
| مدل پمپ |
توان |
قطر خارجی (mm) |
ولتاژ (V/Hz) |
ماکزیمم دبی (L/min) |
ماکزیمم هد (m) |
| کیلووات (kW) |
اسب بخار (HP) |
| XQS15-30/2-1.1I |
1.1 |
1.5 |
50 |
220/50 |
250 |
30 |
| XQS14.5-42/3-1.5I |
1.5 |
2 |
50 |
220/50 |
240 |
42 |

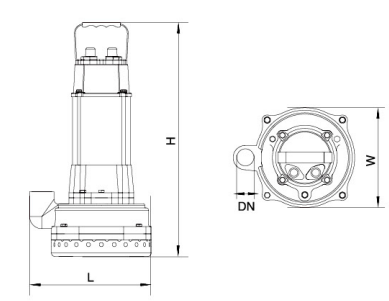

ابعاد پمپ کفکش چدنی لئو XQS با توان 1.1 الی 1.5 کیلووات
| مدل پمپ |
DN(in) |
L(mm) |
W(mm) |
H(mm) |
| XQS15-30/2-1.1I |
2 |
232 |
152 |
508 |
| XQS14.5-42/3-1.5I |
232 |
152 |
567 |

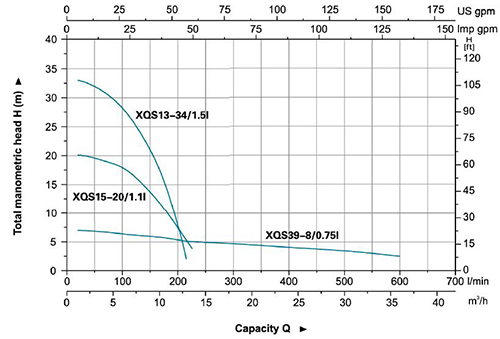

منحنی مشخصه هد برحسب دبی پمپ کفکش چدنی لئو XQS با توان 0.75 الی 1.5 کیلووات
جدول مشخصات فنی پمپ کفکش چدنی لئو XQS با توان 0.75 الی 1.5 کیلووات
| مدل پمپ |
توان |
قطر خارجی (mm) |
ولتاژ (V/Hz) |
ماکزیمم دبی (L/min) |
ماکزیمم هد (m) |
| کیلووات (kW) |
اسب بخار (HP) |
| XQS39-8/0.75I |
0.75 |
1 |
75 |
220/50 |
650 |
8 |
| XQS15-20/1.1I |
1.1 |
1.5 |
40,32,25 |
220/50 |
250 |
20 |
| XQS13-34/1.5I |
1.5 |
2 |
40,32,25 |
220/50 |
216 |
34 |
ابعاد پمپ کفکش چدنی لئو XQS با توان 0.75 الی 1.5 کیلووات
| مدل پمپ |
DN(in) |
L(mm) |
W(mm) |
H(mm) |
| XQS39-8/0.75I |
21/2 |
207 |
109 |
500 |
| XQS15-20/1.1I |
11/4 |
238 |
177 |
460 |
| XQS13-34/1.5I |
250 |
205 |
512 |

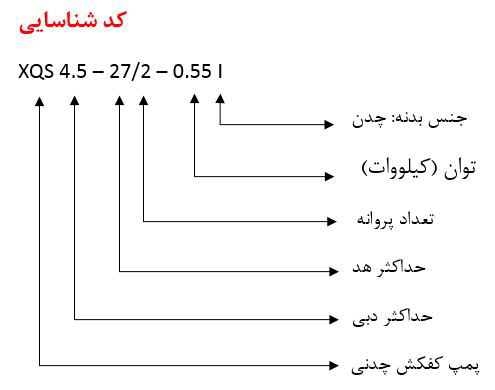

نامگذاری سری XQS پمپ کفکش چدنی لئو
نحوه اسم گذاری پمپ کفکش چدنی لئو سری XQS در شکل زیر نمایش داده شده است.
کاربرد پمپ کفکش چدنی لئو XQS
- پمپاژ و تامین آب ساختمان های مسکونی و آبرسانی خانگی
- برای آبیاری زمین های کشاورزی، باغات و گلخانه ها
- مورد استفاده جهت تامین آب مرغداری ها و دامداری ها و استخرهای پرورش ماهی
- در فواره ها و آب نماها
- انتقال پساب های فاضلابی رقیق مثل آب باران تجمع کرده
مشخصات فنی پمپ کفکش چدنی لئو XQS
- دبی: حداکثر 37 مترمکعب بر ساعت
- هد: حداکثر 41 متر
- حداکثر عمق غوطه وری: 5 متر
- حداکثر دمای سیال: 40 درجه سانتی گراد
مشخصات الکتروموتور پمپ کفکش چدنی لئو XQS
- توان: 0.55 الی 1.5 کیلووات
- کلاس حفاظتی: IP68
- کلاس عایق: B
- حداکثر دمای محیط: 40 درجه سانتی گراد
- سیم پیچی الکتروموتور از جنس مسی
قطعات یدکی پمپ کفکش چدنی لئو (XQS)
- بدنه: چدن
- پروانه: پلیمر/ چدن
- شفت: استیل ضد زنگ
- سیل مکانیکی: سرامیک/ کربن

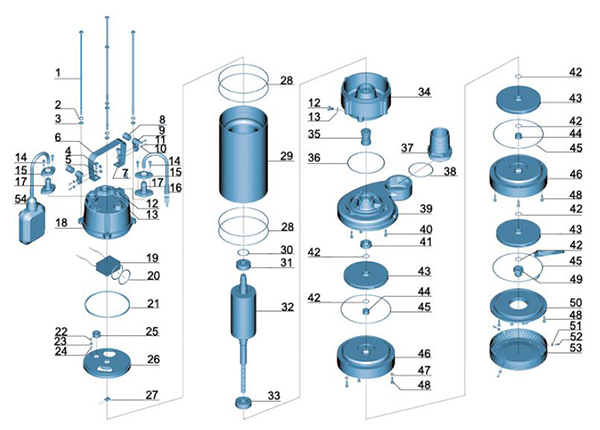

اجزا تشکیل دهنده پمپ کفکش چدنی لئو XQS در شکل زیر شماره گذاری شده و در جدول پایین جنس آنها نیز آورده شده است:
|
جنس قطعه
|
نام قطعه
|
شماره قطعه
|
PART
|
MATERIAL
|
|
استینلس استیل
|
پیچ
|
1
|
Bolt
|
Stainless Steel
|
|
استینلس استیل
|
واشر کششی
|
2
|
Stretching Washer
|
Stainless Steel
|
|
استینلس استیل
|
واشر
|
3
|
Washer
|
Stainless Steel
|
|
استینلس استیل
|
پیچ
|
4
|
Bolt
|
Stainless Steel
|
|
استینلس استیل
|
واشر
|
5
|
Washer
|
Stainless Steel
|
|
استینلس استیل
|
دسته
|
6
|
Handle
|
Stainless Steel
|
|
استینلس استیل
|
مهره
|
7
|
Nut
|
Stainless Steel
|
|
NR
|
محافظ کابل (روی دسته)
|
8
|
Protector
|
NR
|
|
استینلس استیل
|
نگه دارنده کابل
|
9
|
Cable Presser
|
Stainless Steel
|
|
استینلس استیل
|
واشر
|
10
|
Washer
|
Stainless Steel
|
|
استینلس استیل
|
پیچ
|
11
|
Screw
|
Stainless Steel
|
|
استینلس استیل
|
پیچ
|
12
|
Bolt
|
Stainless Steel
|
|
پلاستیک
|
اورینگ
|
13
|
O-Ring
|
NBR
|
|
استینلس استیل
|
پیچ
|
14
|
Screw
|
Stainless Steel
|
|
استینلس استیل
|
واشر پیچ دار
|
15
|
Flange
|
Stainless Steel
|
|
|
کابل
|
16
|
Cable
|
|
|
CR
|
محافظ کابل (روی درپوش)
|
17
|
Cable Protector
|
CR
|
|
چدن ضد زنگ
|
کاور خازن
|
18
|
Capacitor Cover
|
HT200
|
|
|
خازن
|
19
|
Capacitor
|
|
|
NBR
|
اورینگ
|
20
|
O-ring
|
NBR
|
|
NBR
|
واشر لاستیکی
|
21
|
Rubber Washer
|
NBR
|
|
مس-روی 40
|
پیچ
|
22
|
Screw
|
CuZn40
|
|
منگنز65
|
واشر کششی
|
23
|
Stretching Washer
|
65Mn
|
|
مس-روی 40
|
واشر
|
24
|
Washer
|
CuZn40
|
|
NBR
|
نگهدارنده کابل
|
25
|
Cable Holder
|
NBR
|
|
چدن ضد زنگ
|
کاور موتور
|
26
|
Motor Cover
|
HT200
|
|
|
محافظ حرارتی
|
27
|
Thermal Protector
|
|
|
NBR
|
اورینگ
|
28
|
O-ring
|
NBR
|
|
|
استاتور
|
29
|
Stator
|
|
|
منگنز65
|
واشر موجی
|
30
|
Wave Washer
|
65Mn
|
|
|
بلبرینگ
|
31
|
Ball Bearing
|
|
|
|
روتور
|
32
|
Rotor
|
|
|
|
بلبرینگ
|
33
|
Ball bearing
|
|
|
چدن ضد زنگ
|
اتصال
|
34
|
Connection Part
|
HT200
|
|
کربن/سرامیک
|
آب بند مکانیکی
|
35
|
Mechanical Seal
|
Carbon/Ceramic
|
|
NBR
|
اورینگ
|
36
|
O-Ring
|
NBR
|
|
ABS
|
|
37
|
Connector
|
ABS
|
|
NBR
|
اورینگ
|
38
|
O-ring
|
NBR
|
|
چدن ضد زنگ
|
بدنه پمپ
|
39
|
Pump Body
|
HT200
|
|
فولاد ضد زنگ
|
پیچ
|
40
|
Screw
|
Stainless steel
|
|
|
عایق روغن
|
41
|
Oil Seal
|
|
|
NBR
|
واشر لاستیکی
|
42
|
Rubber Washer
|
NBR
|
|
چدن ضد زنگ
|
پروانه
|
43
|
Impeller
|
HT200
|
|
فولاد
|
حلقه
|
44
|
Ring
|
Steel
|
|
NBR
|
اورینگ
|
45
|
O-Ring
|
NBR
|
|
چدن ضد زنگ
|
دیفیوزر
|
46
|
Diffuser
|
HT200
|
|
استینلس استیل
|
واشر کششی
|
47
|
Stretching Washer
|
Stainless Steel
|
|
استینلس استیل
|
پیچ
|
48
|
Screw
|
Stainless Steel
|
|
استینلس استیل
|
مهره
|
49
|
Nut
|
Stainless Steel
|
|
چدن ضد زنگ
|
کاور پمپ
|
50
|
Pump Cover
|
HT200
|
|
استینلس استیل
|
واشر
|
51
|
Washer
|
Stainless Steel
|
|
استینلس استیل
|
پیچ
|
52
|
Screw
|
Stainless Steel
|
|
فولاد
|
فیلتر
|
53
|
Filter Mesh
|
Steel
|
|
|
فلوتر
|
54
|
Float Switch
|
|
|
فولاد
|
کلید
|
55
|
Key
|
steel
|
