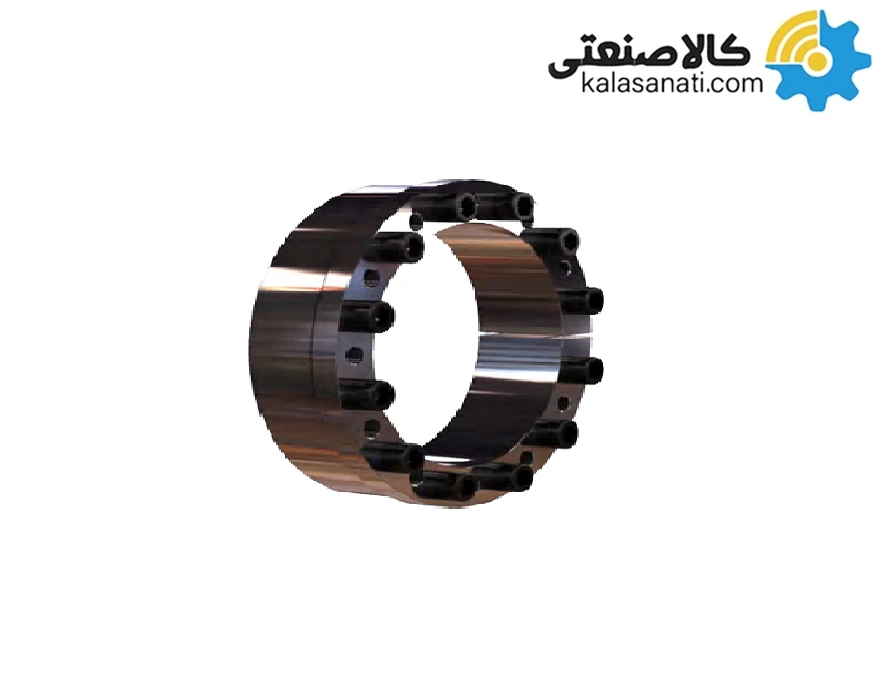

قفل کن شفت (پاورلاک) تیپ 3006 ساخت ایران
قفل کن شفت (پاورلاک) تیپ 3006 ساخت ایران
قفل کن شفت (پاورلاک) تیپ 3006 ساخت ایران
قفل کن شفت (پاورلاک) تیپ 3006 ساخت ایران

قفل کن شفت (پاورلاک) تیپ 3006 ساخت ایران

تماس بگیرید
زمان آخرین بروز رسانی قیمت: حدود 6 ماه پیش
تماس بگیرید
  • نقد و بررسی
  • مشخصات فنی
  • فایل های مرتبط
  • محصولات مشابه
  • محصولات مرتبط
  • نظرات کاربران

  • قفل کن شفت مدل 3006 ساخت ایران (Internal locking device)

    وظیفه اصلی یک قفل کن 3006 بوجود آوردن اتصالی ایمن به منظور انتقال گشتاور و نیرو با استفاده از اصطکاک بین دو شفت یا یک شفت و هاب می باشد. در اتصال های دو شفت که یکی از شفت ها توخالی (هالو) می باشد از قفل کن 3006 استفاده می شود. ساختار و ابعاد قفل کن شفت 3006 در ادامه آورده شده است.

    عملکرد قفل کن شفت 3006

    قفل کن 3006 با استفاده از کاهش قطر داخلی و افزایش قطر خارجی خود، اتصال بین دو شفت را برقرار می کند. این فرآیند به این صورت است که قفل کن به بیرون شفت کوچکتر متصل شده و به همراه آن، داخل شفت تو خالی می باشد. در این هنگام با سفت کردن پیچ های قفل کن 3006، قطر داخلی کاهش و قطر خارجی آن افزایش پیدا میکند و در نتیجه با بوجود آمدن نیروی شعاعی و جبران مستقیم فاصله بین شفت و هاب، عمل انبساط بین شفت و هاب صورت می گیرد و در نتیجه این دو به یکدیگر متصل می شوند.

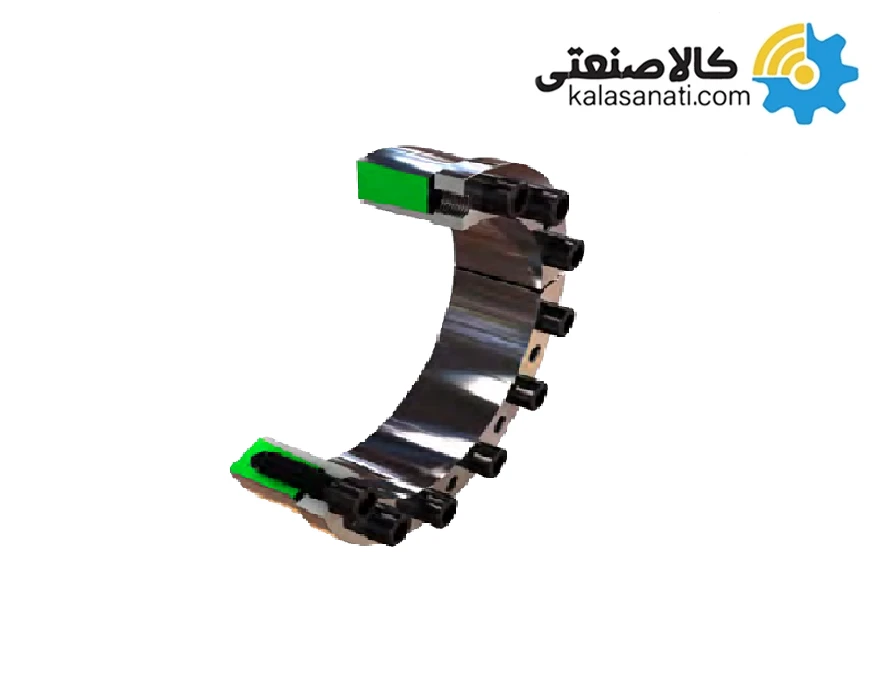

    ساختار قفل کن شفت 3006

    تصویر ساختار کلی قفل کن 3006 در شکل زیر آورده شده است و در ادامه ابعاد این قفل کن در سایز های متفاوت در قالب یک جدول، ارائه شده است.

    ساختار قفل کن شفت 3006

    1. بوش
    2. رینگ فشار
    3. پیچ و مهره

    قفل کن ها یا پاورلاک سری 3006 ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 20 الی 200 میلی متر و انتقال گشتاور 320 الی 49000 نیوتن متر فراهم میسازد. جهت سفارش و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع پاورلاک ها سری 3006 ارائه شده توسط کالاصنعتی آورده شده است.

    d: قطر شفت L: طول رینگ فشار
    D: قطر داخلی هاب L1: فاصله رینگ فشار
    Mt: حداکثر گشتاور قابل انتقال L2: عرض پاورلاک بدون پیچ ها
    Fax: حداکثر نیروی محوری قابل انتقال L3: عرض پاورلاک با پیچ ها
    Pw: میانگین فشار روی شفت s: سایز پیچ و مهره ها
    Pn: میانگین فشار روی ها MA: گشتاور سفت کردن پیچ و مهره ها

    ساختار قفل کن شفت

    L3
    mm    		 L2
    mm    		 L1
    mm    		  L
    mm    		  MA
    Nm    		 s Pn
    N/mm2    		      Pw
    N/mm2    		                 Fax
    kN    		 Mt
    Nm    		 D1 mm d mm     D Mm
    34 28 22 17 17  M6×020 106 250 32 320 53 47    ×    20
    34 28 22 17 17 M6×020 106 226 32 350 53 47    ×    22
    34 28 22 17 17 M6×020 101 211 33 390 56 50    ×    24
    34 28 22 17 17 M6×020 100 200 32 400 56 50    ×    25
    34 28 22 17 17 M6×020 91 179 32 450 61.4 55    ×    28
    34 28 22 17 17 M6×020 93 170 33 490 61.4 55    ×    30
    34 28 22 17 17 M6×020 114 213 44 700 67 60    ×    32
    34 28 22 17 17 M6×020 113 194 43 760 67 60    ×    35
    34 28 22 17 17 M6×020 104 177 43 820 72 65    ×    38
    34 28 22 17 17 M6×020 104 170 44 870 72 65    ×    40
    41 33 25 20 41 M8×025 143 256 81 1700 84 75    ×    42
    41 33 25 20 41 M8×025 141 236 80 1800 84 75    ×    45
    41 33,5 24 20 41 M8×025 131 219 79 1900 89 80    ×    48
    41 33,5 24 20 41 M8×025 133 212 80 2000 89 80    ×    50
    41 33,5 24 20 41 M8×025 125 193 80 2200 94 85    ×    55
    41 33,5 24 20 41 M8×025 118 177 80 2400 99 90    ×    60
    41 33,5 24 20 41 M8×025 112 163 80 2600 104 95    ×    65
    50 40 29 24 83 M10×30 132 208 131 4600 119 110    ×    70
    50 40 29 24 83 M10×30 128 196 133 5000 124 115    ×    75
    50 40 29 24 83 M10×30 122 183 133 5300 129 120    ×    80
    50 40 29 24 83 M10×30 146 214 165 7000 134 125    ×    85
    50 40 29 24 83 M10×30 140 202 164 7400 139 130    ×    90
    50 40 29 24 83 M10×30 134 191 164 7800 144 135    ×    95
    56 44 31 26 145 M12×035 136 198 194 9700 154 145    ×    100
    56 44 31 26 145 M12×035 128 180 195 10700 164 155    ×    110
    56 44 31 26 145 M12×035 135 186 218 13100 174 165    ×    120
    68 52 39 34 145 M12×035 127 175 292 19000 189 180    ×    130
    68 54 39 34 230 M14×040 120 163 293 20500 199 190    ×    140
    68 54 39 34 230 M14×040 127 170 327 24500 209 200    ×    150
    68 54 39 34 230 M14×040 145 191 391 31300 219 210    ×    160
    78 64 49 44 230 M14×040 105 139 391 33200 234 225    ×    170
    78 64 49 44 230 M14×040 100 130 389 35000 244 235    ×    180
    78 64 49 44 230 M14×040 118 155 489 46500 259 250    ×    190
    78 64 49 44 230 M14×040 114 148 490 49000 269 260    ×    200
  • دیتاشیت قفل کن شفت 3006
    • کاربر مهمان
    • چهار شنبه 26 مهر 1402 - 16:31
    • 0
    • 0
    سلام یه قفل کن تیپ 3006 سایز 165*120 اگر سایز شفت به اندازه دو میلیمتر لاغر تر بشه این قفل کن روی شفت قفل میکنه؟
    • مدیر سایت
    • پنجشنبه 27 مهر 1402 - 12:56
    • 0
    • 0

    با سلام و احترام

    بله ما قفل کن رو براتون جوری طراحی میکنیم که قفل کن روی شفت قفل کنه برای دریافت راهنمایی بیشتر با کارشناسان ما با شماره  02191304300 در تماس باشید.

    • کاربر مهمان
    • پنجشنبه 20 مهر 1402 - 12:12
    • 1
    • 0
    قفل کن KTR 400 دارم میخوام از این قفل کن جایگزین سفارش بدم میشه راهنمایی کنید که کدوم مدل میشه؟
    • مدیر سایت
    • یکشنبه 23 مهر 1402 - 09:06
    • 0
    • 0

    با سلام و احترام

    جایگزین قفل کن KTR 400 قفل کن برند فیدار تیپ 3015 میشه.

    • مدیر سایت
    • یکشنبه 23 مهر 1402 - 09:09
    • 0
    • 0

    با سلام و احترام

    خیر پایه الکتروموتور های موتوژن پیچ ندارد و قابل جدا شدن و تعویض نمی باشد.

    • کاربر مهمان
    • دوشنبه 17 مهر 1402 - 08:55
    • 0
    • 0
    این قفل کن های شما لبه دار ان یا بدون لبه؟
    • مدیر سایت
    • پنجشنبه 20 مهر 1402 - 11:42
    • 0
    • 0

    با سلام و احترام

    این مدل قفل کن ها لبه دار هستند و قفل کن تیپ 3003 بدون لبه هستند.

    • کاربر مهمان
    • شنبه 14 مرداد 1402 - 09:33
    • 1
    • 0
    سلام من یک قفل کن TLK-132 دارم تو سایتتون چنین محصولی ندارین این محصول یا مشابه رو موجود ندارید؟
    • مدیر سایت
    • شنبه 14 مرداد 1402 - 15:49
    • 1
    • 0

    سلام وقت بخیر، قفل کن در این برند موجود نداریم ولی معادل این محصول برای شما قفل کن ساخت ایران سری 3003 پیشنهاد می شود که همین مشخصات را دارد.

    • کاربر مهمان
    • پنجشنبه 12 مرداد 1402 - 08:44
    • 1
    • 0
    سلام تفاوت قفل کن و شرینک دیسک در چیست و کدام بهتره؟
    • مدیر سایت
    • پنجشنبه 12 مرداد 1402 - 13:17
    • 1
    • 0

    با سلام واحترام

    قفل کن دو شفت رو از داخل متصل می کند و شرینک دیسک دو شفت رو از بیرون به هم متصل می کند. بستگی به نیاز شما دارد ولی به طور کلی قفل کن ها بهتر هستند و قیمت بالاتری نیز دارند.
