  • قفل کن شفت مدل 3003 Plus ساخت ایران (Internal locking device)

    قفل کن شفت 3003 PLUS وظیفه برقراری اتصال ایمن با استفاده از اصطکاک بین دو شفت یا شفت و یک هاب را به منظور انتقال نیرو و گشتاور را دارد. قفل کن 3003 PLUS برای برقرار اتصال بین یک شفت تو خالی یا هالوشفت را به یک هاب یا شفت دیگر را دارد. در ادامه مطالبی در مورد نحوه عملکرد این قفل کن، ساختار و ابعاد انواع سایز های قفل کن 3003 PLUS آورده شده است.

    عملکرد قفل کن شفت 3003 PLUS

    قفل کن شفت 3003 PLUS با سفت شدن پیچ ها و افزایش قطر خارجی و کاهش قطر داخلی، باعث برقرای ارتباط بین یک شفت تو خالی و هاب یا شفت دیگر می شود. این قفل کن که به قسمت بیرونی شفت کوچکتر متصل می شود، به همراه آن داخل شفت تو خالی می رود. هنگام که قفل کن 3003 PLUS و شفت کوچکتر داخل شفت تو خالی قرار می گیرد، همانطور که گفته شد با سفت کردن پیچ های آن، قطر داخلی کاهش و قطر خارجی قفل کن افزایش پیدا می کند و در نتیجه فضای خالی بین دو شفت توسط قفل کن 3003 PLUS جبران شده و اتصال برقرار می شود.

    ساختار قفل کن شفت 3003 PLUS

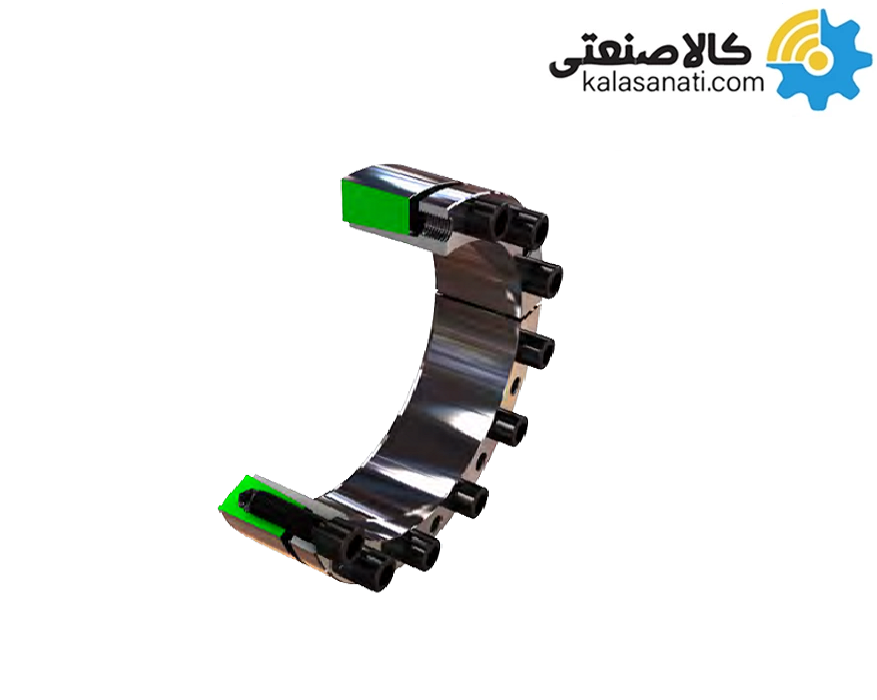

    تصویر زیر ساختار کلی پاورلاک 3003 PLUS نشان می دهد که از سه قسمت تشکیل شده است.

    1. بوش
    2. رینگ فشار
    3. پیچ و مهره

    ساختار قفل کن شفت 3003 پلاس

    قفل کن شفت یا پاورلاک سری 3003 Plus ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 20 الی 400 میلی متر و انتقال گشتاور 360 الی 485000 نیوتن متر فراهم میسازد. برای قیمت قفل کن شفت و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع پاورلاک ها سری 3003 Plus ارائه شده توسط کالاصنعتی آورده شده است.

    d: قطر شفت L: طول رینگ فشار
    D: قطر داخلی هاب L1: فاصله رینگ فشار
    Mt: حداکثر گشتاور قابل انتقال L2: عرض پاورلاک بدون پیچ ها
    Fax: حداکثر نیروی محوری قابل انتقال L3: عرض پاورلاک با پیچ ها
    Pw: میانگین فشار روی شفت s: سایز پیچ و مهره ها
    Pn: میانگین فشار روی ها MA: گشتاور سفت کردن پیچ و مهره ها

    سایز و ابعاد پاور لاک

    L3
    mm    		 L2
    mm    		 L1
    mm    		  L
    mm    		  MA
    Nm    		 s Pn
    N/mm2    		      Pw
    N/mm2    		                 Fax
    kN    		 Mt
    Nm    		 d mm     D Mm
    34 28 22 17 14  M6×020 119 281 36 360 47    ×    20
    34 28 22 17 14 M6×020 119 255 36 390 47    ×    22
    34 28 22 17 14 M6×020 112 234 36 430 50    ×    24
    34 28 22 17 14 M6×020 135 270 43 540 50    ×    25
    34 28 22 17 14 M6×020 123 241 43 600 55    ×    28
    34 28 22 17 14 M6×020 123 225 43 640 55    ×    30
    34 28 22 17 14 M6×020 150 281 58 920 60    ×    32
    34 28 22 17 14 M6×020 150 257 58 1000 60    ×    35
    36 30 22 17 14 M6×020 138 236 58 1000 65    ×    38
    36 30 22 17 14 M6×020 138 225 58 1100 65    ×    40
    42 34 25 20 35 M8×025 195 325 110 2400 75    ×    45
    42.5 34.5 25 20 35 M8×025 183 293 110 2700 80    ×    50
    42.5 34.5 25 20 35 M8×025 172 266 110 3000 85    ×    55
    42.5 34.5 25 20 35 M8×025 163 244 110 3300 90    ×    60
    42.5 34.5 25 20 35 M8×025 173 253 124 4000 95    ×    65
    51 41 29 24 69 M10×30 174 274 173 6000 110    ×    70
    51 41 29 24 69 M10×30 167 255 173 6500 115    ×    75
    51 41 29 24 69 M10×30 160 239 173 6900 120    ×    80
    51 41 29 24 69 M10×30 172 254 195 8200 125    ×    85
    51 41 29 24 69 M10×30 166 239 195 8700 130    ×    90
    51 41 29 24 69 M10×30 177 252 217 10200 135    ×    95
    58 46 31 26 120 M12×035 201 291 285 14200 145    ×    100
    58 46 31 26 120 M12×035 188 265 285 15600 155    ×    110
    58 46 31 26 120 M12×035 176 242 285 17100 165    ×    120
    71 50 40 34 190 M14×040 168 232 387 25100 180    ×    130
    71 57 41 34 190 M14×040 159 216 387 27100 190    ×    140
    71 50 40 34 190 M14×040 168 224 430 32200 200    ×    150
    71 57 41 34 190 M14×040 192 252 516 41200 210    ×    160
    81 67 50 44 190 M14×040 138 183 516 43800 225    ×    170
    81 67 50 44 190 M14×040 132 173 516 46400 235    ×    180
    83.5 67.5 50 44 295 M16×050 172 227 714 67800 250    ×    190
    83.5 67.5 50 44 295 M16×050 166 215 714 71300 260    ×    200
    92 76 56 50 295 M16×050 133 172 714 78500 280    ×    220
    • کاربر مهمان
    • پنجشنبه 18 آبان 1402 - 11:09
    • 0
    • 0
    قفل کن BIKON 1006 موجود دارید؟
    • مدیر سایت
    • پنجشنبه 18 آبان 1402 - 12:40
    • 0
    • 0

    با سلام و احترام

    خیر متاسفانه ما این برند رو نداریم ولی این تیپ قفل کن با توجه به برند ما مدل Fidar 3006 میشه.

    • کاربر مهمان
    • دوشنبه 06 شهریور 1402 - 16:25
    • 0
    • 0
    سلام قفل کن تیپ 3003 با تیپ 3003 PLUS چه فرقی با هم دارند؟
    • مدیر سایت
    • سه شنبه 07 شهریور 1402 - 09:57
    • 0
    • 0

    با سلام و احترام

    قفل کن تیپ 3003 PLUS در ازای ابعاد کوچکتر دارای گنجایش بیشتر تحمل گشتاور و نیروی محوری نسبت به محصول تیپ 3003 دارد.
