قفل کن شفت مدل 3006 ساخت ایران (Internal locking device)
وظیفه اصلی یک قفل کن 3006 بوجود آوردن اتصالی ایمن به منظور انتقال گشتاور و نیرو با استفاده از اصطکاک بین دو شفت یا یک شفت و هاب می باشد. در اتصال های دو شفت که یکی از شفت ها توخالی (هالو) می باشد از قفل کن 3006 استفاده می شود. ساختار و ابعاد قفل کن شفت 3006 در ادامه آورده شده است.
عملکرد قفل کن شفت 3006
قفل کن 3006 با استفاده از کاهش قطر داخلی و افزایش قطر خارجی خود، اتصال بین دو شفت را برقرار می کند. این فرآیند به این صورت است که قفل کن به بیرون شفت کوچکتر متصل شده و به همراه آن، داخل شفت تو خالی می باشد. در این هنگام با سفت کردن پیچ های قفل کن 3006، قطر داخلی کاهش و قطر خارجی آن افزایش پیدا میکند و در نتیجه با بوجود آمدن نیروی شعاعی و جبران مستقیم فاصله بین شفت و هاب، عمل انبساط بین شفت و هاب صورت می گیرد و در نتیجه این دو به یکدیگر متصل می شوند.
ساختار قفل کن شفت 3006

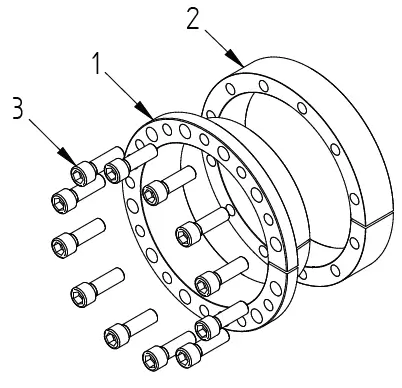

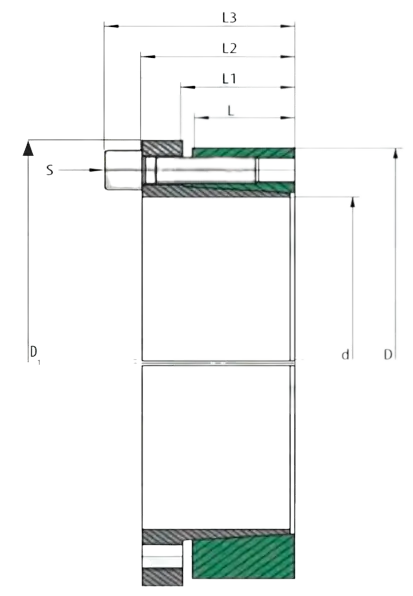

تصویر ساختار کلی قفل کن 3006 در شکل زیر آورده شده است و در ادامه ابعاد این قفل کن در سایز های متفاوت در قالب یک جدول، ارائه شده است.
- بوش
- رینگ فشار
- پیچ و مهره
قفل کن ها یا پاورلاک سری 3006 ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 20 الی 200 میلی متر و انتقال گشتاور 320 الی 49000 نیوتن متر فراهم میسازد. جهت سفارش و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع پاورلاک ها سری 3006 ارائه شده توسط کالاصنعتی آورده شده است.
| d: قطر شفت |
L: طول رینگ فشار |
| D: قطر داخلی هاب |
L1: فاصله رینگ فشار |
| Mt: حداکثر گشتاور قابل انتقال |
L2: عرض پاورلاک بدون پیچ ها |
| Fax: حداکثر نیروی محوری قابل انتقال |
L3: عرض پاورلاک با پیچ ها |
| Pw: میانگین فشار روی شفت |
s: سایز پیچ و مهره ها |
| Pn: میانگین فشار روی ها |
MA: گشتاور سفت کردن پیچ و مهره ها |
L3
mm |
L2
mm |
L1
mm |
L
mm |
MA
Nm |
s |
Pn
N/mm2 |
Pw
N/mm2 |
Fax
kN |
Mt
Nm |
D1 mm |
d mm D Mm |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
106 |
250 |
32 |
320 |
53 |
47 × 20 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
106 |
226 |
32 |
350 |
53 |
47 × 22 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
101 |
211 |
33 |
390 |
56 |
50 × 24 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
100 |
200 |
32 |
400 |
56 |
50 × 25 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
91 |
179 |
32 |
450 |
61.4 |
55 × 28 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
93 |
170 |
33 |
490 |
61.4 |
55 × 30 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
114 |
213 |
44 |
700 |
67 |
60 × 32 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
113 |
194 |
43 |
760 |
67 |
60 × 35 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
104 |
177 |
43 |
820 |
72 |
65 × 38 |
| 34 |
28 |
22 |
17 |
17 |
M6×020 |
104 |
170 |
44 |
870 |
72 |
65 × 40 |
| 41 |
33 |
25 |
20 |
41 |
M8×025 |
143 |
256 |
81 |
1700 |
84 |
75 × 42 |
| 41 |
33 |
25 |
20 |
41 |
M8×025 |
141 |
236 |
80 |
1800 |
84 |
75 × 45 |
| 41 |
33,5 |
24 |
20 |
41 |
M8×025 |
131 |
219 |
79 |
1900 |
89 |
80 × 48 |
| 41 |
33,5 |
24 |
20 |
41 |
M8×025 |
133 |
212 |
80 |
2000 |
89 |
80 × 50 |
| 41 |
33,5 |
24 |
20 |
41 |
M8×025 |
125 |
193 |
80 |
2200 |
94 |
85 × 55 |
| 41 |
33,5 |
24 |
20 |
41 |
M8×025 |
118 |
177 |
80 |
2400 |
99 |
90 × 60 |
| 41 |
33,5 |
24 |
20 |
41 |
M8×025 |
112 |
163 |
80 |
2600 |
104 |
95 × 65 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
132 |
208 |
131 |
4600 |
119 |
110 × 70 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
128 |
196 |
133 |
5000 |
124 |
115 × 75 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
122 |
183 |
133 |
5300 |
129 |
120 × 80 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
146 |
214 |
165 |
7000 |
134 |
125 × 85 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
140 |
202 |
164 |
7400 |
139 |
130 × 90 |
| 50 |
40 |
29 |
24 |
83 |
M10×30 |
134 |
191 |
164 |
7800 |
144 |
135 × 95 |
| 56 |
44 |
31 |
26 |
145 |
M12×035 |
136 |
198 |
194 |
9700 |
154 |
145 × 100 |
| 56 |
44 |
31 |
26 |
145 |
M12×035 |
128 |
180 |
195 |
10700 |
164 |
155 × 110 |
| 56 |
44 |
31 |
26 |
145 |
M12×035 |
135 |
186 |
218 |
13100 |
174 |
165 × 120 |
| 68 |
52 |
39 |
34 |
145 |
M12×035 |
127 |
175 |
292 |
19000 |
189 |
180 × 130 |
| 68 |
54 |
39 |
34 |
230 |
M14×040 |
120 |
163 |
293 |
20500 |
199 |
190 × 140 |
| 68 |
54 |
39 |
34 |
230 |
M14×040 |
127 |
170 |
327 |
24500 |
209 |
200 × 150 |
| 68 |
54 |
39 |
34 |
230 |
M14×040 |
145 |
191 |
391 |
31300 |
219 |
210 × 160 |
| 78 |
64 |
49 |
44 |
230 |
M14×040 |
105 |
139 |
391 |
33200 |
234 |
225 × 170 |
| 78 |
64 |
49 |
44 |
230 |
M14×040 |
100 |
130 |
389 |
35000 |
244 |
235 × 180 |
| 78 |
64 |
49 |
44 |
230 |
M14×040 |
118 |
155 |
489 |
46500 |
259 |
250 × 190 |
| 78 |
64 |
49 |
44 |
230 |
M14×040 |
114 |
148 |
490 |
49000 |
269 |
260 × 200 |
