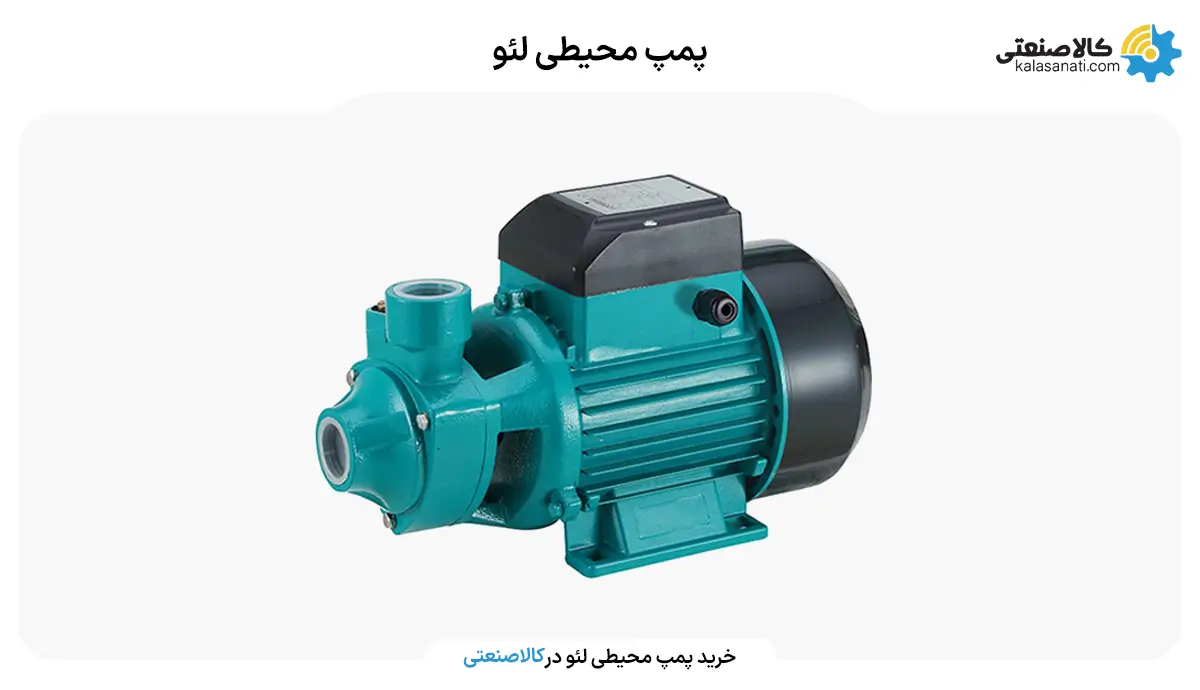

پمپ محیطی لئو سری APm از جمله پمپ های خانگی محصول شرکت لئو می باشد که برای افزایش فشار آب در مصارف خانگی و همچنین جهت پمپ تزریق دیگ بخار و پمپاژ مایعات سرد و گرم و سیالات غیرخورنده و تمیز مورد استفاده قرار می گیرد. علاوه بر کاربرد مسکونی، پمپ محیطی لئو APm برای آبیاری باغات و مزارع کوچک نیز استفاده می شود. از مزایای پمپ محیطی لئو APm صدای کم، سادگی ساختمان داخلی و کاربری آسان آنها می باشد. برای خرید پمپ محیطی لئو سری APm می‌توانید با کارشناسان کالا صنعتی در ارتباط باشید. شرکت کالا صنعتی نمایندگی رسمی پمپ لئو ساخت کشور چین، انواع مختلف انواع پمپ محیطی لئو را ارائه می کند. جهت انتخاب و مشاوره درباره خرید پمپ محیطی لئو و دریافت لیست قیمت آنها می توانید با بخش پمپ کالاصنعتی تماس حاصل فرمایید.
مدل های پمپ محیطی لئو سری APm
- پمپ آب محیطی Leo لئو 0.4 اسب APm30
- پمپ آب محیطی Leo لئو 0.5 اسب APm37
- پمپ آب محیطی Leo لئو 0.8 اسب APm60
- پمپ آب محیطی Leo لئو 1 اسب APm75
- پمپ آب محیطی Leo لئو 1 اسب APm90 (ارتفاع بالا)
- پمپ آب محیطی Leo لئو 1.5 اسب APm110 (ارتفاع بالا)
- پمپ آب محیطی Leo لئو 2 اسب APm150

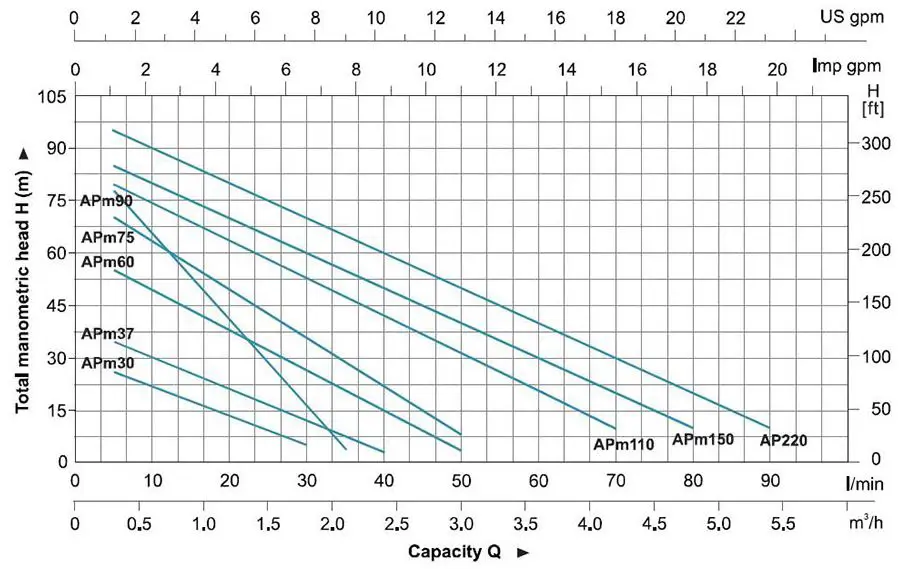

نمودارهای مشخصه هد برحسب دبی مدل های پمپ محیطی لئو سری APm در شکل زیر آورده شده است. با استفاده از این نمودارها و با داشتن هد و دبی مورد نیاز مشتری، مدل پمپ انتخاب می شود.
در جدول زیر مقادیر هد انواع پمپ محیطی لئو APm برای دبی های مختلف بصورت عددی آورده شده است:
| مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
0.3 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
3 |
3.6 |
4.2 |
4.8 |
5.4 |
| کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
70 |
80 |
90 |
| APm30 |
0.3 |
0.4 |
هد (متر) |
30 |
26 |
20 |
15 |
12 |
8 |
5 |
2 |
- |
- |
- |
- |
- |
- |
| APm37 |
0.37 |
0.5 |
هد (متر) |
40 |
35 |
30 |
25 |
20 |
15 |
10 |
5 |
2 |
- |
- |
- |
- |
- |
| APm60 |
0.8 |
0.8 |
هد (متر) |
60 |
55 |
50 |
40 |
35 |
30 |
25 |
20 |
10 |
5 |
- |
- |
- |
- |
| APm75 |
0.75 |
1 |
هد (متر) |
75 |
70 |
60 |
50 |
45 |
35 |
28 |
22 |
15 |
5 |
- |
- |
- |
- |
| APm90 |
0.75 |
1 |
هد (متر) |
90 |
75 |
60 |
50 |
35 |
25 |
15 |
5 |
- |
- |
- |
- |
- |
- |
| APm110 |
1.1 |
1.5 |
هد (متر) |
85 |
80 |
75 |
65 |
60 |
55 |
50 |
45 |
40 |
30 |
18 |
10 |
- |
- |
| APm150 |
1.5 |
2 |
هد (متر) |
90 |
86 |
80 |
75 |
70 |
65 |
60 |
55 |
50 |
40 |
30 |
20 |
10 |
- |
نامگذاری سری APm پمپ محیطی لئو

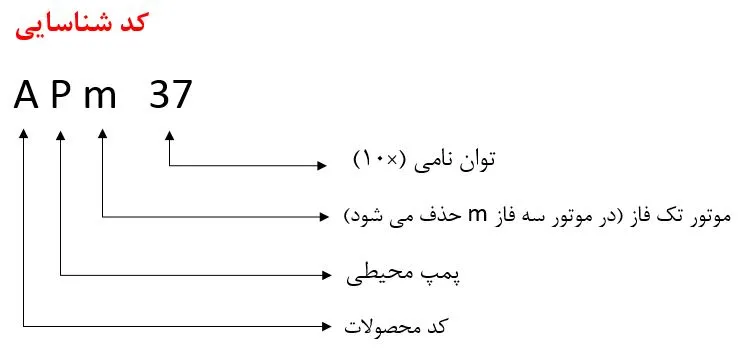

در شکل زیر نحوه نام گذاری پمپ محیطی لئو را مشاهده می کنید.
کاربرد پمپ محیطی لئو APm
- توانایی ایجاد فشار بالا در کاربردهای خانگی
- تامین و پمپاژ آب مصرفی ساختمان های مسکونی و تجاری کوچک
- در کشاورزی و باغبانی جهت آبیاری زمین ها و باغات کوچک
- مورد استفاده در سیستم های تهویه مطبوع کوچک
- در سیستم های آب پاش
مشخصات فنی پمپ محیطی لئو APm
- دبی: حداقل 0.3 تا حداکثر 5.5 مترمکعب بر ساعت
- هد: حداکثر 100 متر
- دهانه ورودی: 0.75 الی 1 اینچ
- دهانه خروجی: 0.75 الی 1 اینچ
- حداکثر مکش: 8 متر
- حداکثر دمای سیال: 40 درجه سانتی گراد
- وزن پمپ: 5 الی 17 کیلوگرم

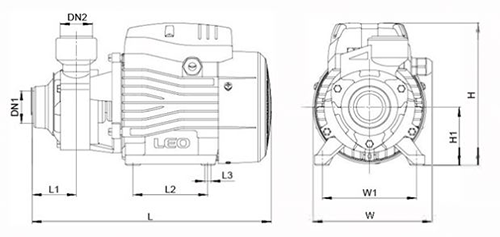

ابعاد مدل های مختلف پمپ محیطی لئو سری APm که مطابق با شکل دو نمای نام گذاری شده، در جدول زیر آورده شده است.
| مدل پمپ |
DN1(in) |
DN2(in) |
L(mm) |
W(mm) |
H(mm) |
L1(mm) |
L2(mm) |
W1(mm) |
L1(mm) |
L3(mm) |
| APm30 |
1 |
1 |
260 |
132 |
155 |
46.5 |
80 |
100 |
63 |
8.5 |
| APm37 |
1 |
1 |
260 |
132 |
155 |
46.5 |
80 |
100 |
63 |
8.5 |
| APm60 |
1 |
1 |
282 |
147 |
183 |
51 |
90 |
112 |
71 |
8.5 |
| APm75 |
1 |
1 |
300 |
147 |
183 |
54.5 |
90 |
112 |
71 |
8.5 |
| APm90 |
3⁄4 |
3⁄4 |
289 |
147 |
183 |
50 |
90 |
112 |
71 |
8.5 |
| APm110 |
1 |
1 |
336 |
165 |
210 |
56 |
100 |
125 |
86 |
9 |
| APm150 |
1 |
1 |
338 |
165 |
210 |
56 |
100 |
125 |
86 |
9 |
مشخصات الکتروموتور پمپ محیطی لئو APm
- توان: 0.4 الی 3 اسب بخار (0.3 الی 2.2 کیلووات)
- کلاس حفاظتی: IPX4
- کلاس عایق: F
- حداکثر دمای محیط: 40 درجه سانتی گراد
- موتور تک فاز
- سیم پیچی الکتروموتور از جنس مسی
قطعات یدکی پمپ لئو (APm)
- بدنه: چدن
- پروانه: برنج
- شفت: استیل 304
- سیل مکانیکی: کربن/ سرامیک

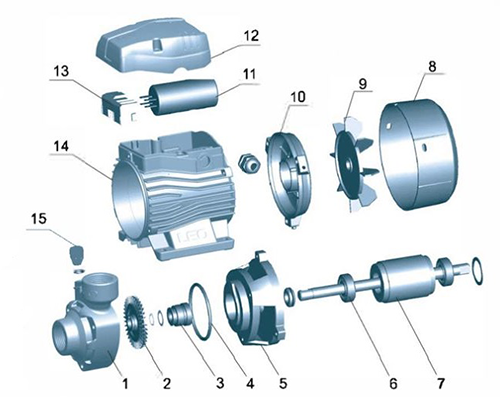

در شکل زیر اجزای پمپ محیطی لئو همراه با شماره گذاری و جنس آن ها آورده شده است:
| جنس قطعه |
نام قطعه |
شماره قطعه |
PART |
MATERIAL |
| چدن ضد زنگ |
بدنه پمپ |
1 |
Pump Body |
HT200 |
| برنج |
پروانه |
2 |
Impller |
BRASS |
| کربن / سرامیک |
آب بند مکانیکی |
3 |
Mechanical Seal |
Carbon/Ceramic |
| NBR |
اورینگ |
4 |
O- Ring |
NBR |
| چدن ضدزنگ |
واسطه |
5 |
Support |
HT200 |
| |
بلبرینگ |
6 |
Bearing |
|
| |
روتور |
7 |
Rotor |
|
| PP |
کاور فن |
8 |
Fan Cover |
PP |
| PP |
فن |
9 |
Fan |
PP |
| آلومینیوم سخت کاری شده |
کاور انتهایی |
10 |
Rear Cover |
ZL102 |
| |
خازن |
11 |
Capacitor |
|
| ABS |
جعبه برق |
12 |
Terminal Box |
ABS |
| پلی کربنات |
برد ترمینال |
13 |
Terminal Boaerd |
PC |
| |
استاتور |
14 |
Stator |
|
| آلیاژ برنج |
پیچ هواگیری |
15 |
Filling Plug |
HPB 59-1 |
