کلید هوایی اشنایدر
- کنتاکت اصلی که در شرایط وصل کلید وظیفه هدایت جریان الکتریکی
- کنتاکت جرقه زن که وظیفه هدایت جرقه به سمت جرقه گیر در صورت قطع و وصل شدن کلید
از کلید هوایی در تاسیسات برق صنعتی و روشنایی، حفاظت خطوط و ماشین آلات و در ثانویه ترانسفورماتورهای قدرت برای حفاظت از ترانسفورماتور استفاده می شود.
کلید هوایی یک کلید فشار ضعیف است که در آمپر های بالا استفاده می شود.
کلید هوایی های اشنایدر از 630 تا 6300 آمپر ساخته شده و می تواند از مدار در برابر موارد زیر حفاظت کند.
- اتصال کوتاه آنی و تاخیری
- اضافه بار
- اتصال به زمین
در این کلید ها بیمتال و بوبین مغناطیسی تعبیه شده در واقع یک کلید حرارتی – مغناطیسی است. سیستم اطفاء جرقه توسط هوای آزاد توسط هوای آزاد انجام می شود به همین دلیل به آن ها کلید هوایی می گویند.
از کلید هوایی در تاسیسات برق صنعتی و روشنایی، حفاظت خطوط و ماشین آلات و در ثانویه ترانسفورماتورهای قدرت برای حفاظت از ترانسفورماتور استفاده می شود.
کلید هوایی اشنایدر در دو مدل NT و NW تولید می شود که هر دو سری در دو مدل سه پل و چهار پل طراحی می شوند و در ورودی تابلو ها که جریان بالایی دارند، کاربرد بالایی دارند و بدنه آن ها استقامت حرارتی و مکانیکی کافی برای تحمل جریان نامی کافی را دارد.
قدرت قطع کلید هوایی بیشتر از قدرت قطع کلید اتوماتیک و عمر مفید کلید هوایی دو برابر کلید اتوماتیک کامپکت می باشد.
کنتاکت کلید هوایی اشنایدر
کلید هوایی اشنایدر دو نوع کنتاکت دارد :
- کنتاکت اصلی که در شرایط وصل کلید وظیفه هدایت جریان الکتریکی
- کنتاکت جرقه زن که وظیفه هدایت جرقه به سمت جرقه گیر در صورت قطع و وصل شدن کلید
در کلید های هوایی برای خاموش کردن جرقه ی ناشی از قطع جریان از محفظه ی جرقه گیر بزرگ استفاده شده محفظه ی جرقه گیر از جنس سیلیس است و به صورت مشبک و لایه لایه طراحی و ساخته می شود.
جرقه گیر در حقیقت جرقه را به جرقه های کوچک تبدیل می کند و درنتیجه جرقه ها زودتر خاموش می گردد.

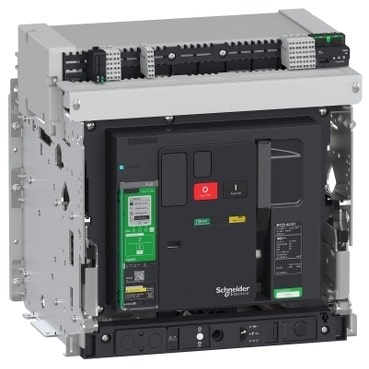

کلید هوایی اشنایدر دو نوع ثابت و کشویی دارد. کلید هوایی ثابت (Fix) در محل نصب می گردد و دیگر امکان جابه جایی آن وجود ندارد.
کلید هوایی کشویی روی یک ریل نصب شده و می شود آن را جابه جا کرد و بعد از نصب به راحتی می توان به بخش های مختلف کلید دسترسی پیدا کرد.
قیمت کلید هوایی کشویی از کلید هوایی فیکس بسیار بیشتر است و باید موقع خرید با توجه به کاربرد مورد نظر نوع کشویی یا فیکس را درخواست داد.
بررسی اجزای کلید هوایی
پلاک کلید
یکی از مهمترین اجزاء کلید هوایی پلاک کلید هوایی است که از اطلاعات مهمی از ویژگی های کلید مثل قدرت قطع و جریان نامی کلید در اختیار ما قرار می دهد. این اطلاعات را از روی کد کالا که روی پلاک کلد درج شده است می توان تشخیص داد.
کلید سری NT در بازار ایران با دو قدرت قطع 42kA و 50kA در محدوده جریان کلید 630 تا 1600 آمپر موجود است.
کلید سری NW در بازار ایران با سه قدرت قطع 42kA و 65kA و 100kA در محدوده جریان 800 تا 6300 آمپر قابل سفارش است.
برای قطع و وصل این کلید ها اول باید فنر کلید را شارژ کرد که این کار با اهرم کلید انجام می شود. فنر و شارژ کلید را می توان با دسته ی گرداننده یا موتور الکتریکی انجام داد تا کلید در وضعیت وصل قرار بگیرد و آماده ی استفاده شود.
با فشار دادن کلید ON روی کلید، کلید وصل و با فشردن کلید OFF کلید قطع می گردد.
