کلید اتوماتیک هوایی

کلید هوایی چیست ؟

کلید هوایی مختصر شده کلید های مدار شکن قدرت هوایی ( Air circuit breaker ) یا دژنکتور ( Disjoncteur ) نوعی از کلید های اتوماتیک فشار ضعیف هستند که در آمپراژ بالا کاربرد دارند.

در حقیقت مکانیزم سیستم اطفاء جرقه در کلید های هوایی در هوای آزاد انجام می شود ، به همین دلیل به این دسته از کلید ها کلید هوایی می گویند.

کلید هوایی کلید فشار قوی ای می باشد که علاوه بر قطع و وصل خط ، حفاظت شبکه را نیز انجام می دهد . کلید هوایی از هوا جهت محافظت از یک مدار الکتریکی در برابر آسیب های ناشی از جریان اضافی در اثر اضافه بار یا اتصال کوتاه استفاده می کنند.

ساختار کلید هوایی

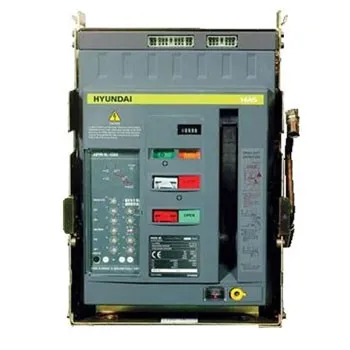

تصویر زیر ساختار کلید هوایی را نمایش می دهد:

• کلید قطع ( خاموش ) ( O )
• کلید وصل ( روشن ) ( I )
• نشانگر وضعیت کنتاکت های اصلی
• نشانگر وضعیت عملکرد شارژ
• کلید ریست
• نشانگر LED
• کنترلر
• نشانگر توپی اتصال ، تست و جدا شده ( سه وضعیت مکانیزم لچ / قفل )
• قفل کاربر
• نشانگر وضعیت اتصال ، تست و جداشده
• کانکشن ( CE ) جداسازی ، ( CD ) تست ( CT ) نشانگر وضعیت کنتاکت ها
• پلاک مشخصات
• نمایشگر دیجیتال
• مکانیزم شارژ دستی
• لغزنده جهت بیرون و داخل کردن
• مخزن غلتک
• کلید ریست فالت تریپ

وظایف کلید های هوایی

1. حفاظت شبکه در برابر اتصال کوتاه
2. حفاظت شبکه در برابر افزایش بیش از حد ولتاژ
3. حفاظت شبکه در برابر افزایش و یا کاهش بیش از حد فرکانس
4. حفاظت تجهیزات یا فیدرها در برابر اضافه بار یا افزایش حرارت
5. حفاظت ژنراتور ها در برابر خروج از سنکرون

کاربرد کلید های هوایی

کلید های هوایی دارای اندازه های متفاوتی هستند و کاربرد آن ها می تواند از یک کلید کوچک مورد استفاده در یک خانه تا یک کلید بزرگ که جهت محافظت مدار های ولتاژ بالا و تغذیه یک شهر باشد.

کلید های هوایی عمدتا در ورودی تابلو ها استفاده می شوند و در همه تابلو های برق فشار ضعیف مانند صنایع سیمان ، نفت و مخابرات به کار برده می شوند که هم جریان بالایی دارند و هم برقراری کامل میان کلید های ورودی و کلید های خروجی که معمولا از نوع کلید اتوماتیک ( کمپکت ) هستند ، ضروری است.

1. سوئیچینگ اصلی در سیستم توزیع نیرو
2. اندازه گرفتن بسیاری از پارامتر های شبکه از جمله هارمونیک
3. ثبت تمام خطاها ، آلارم ها و بسیاری از پارامترها و رویداد های مهم
4. رنج وسیعی از تجهیزات جانبی مانند کنتاکت کمکی و خطا ، رله های تریپ ( شانت و آندر ) ، اینترلاک ، موتور و ...
5. محافظت از مدار الکتریکی در برابر خطرات ناشی از اضافه بار ، اتصال کوتاه و اتصال به زمین ، حفاظت موتوری و ژنراتوری

انواع کلید های هوایی

کلید های هوایی ACB به صورت

1. سه پل
2. چهارپل
3. فیکس
4. کشویی

ساخته می شوند که نوع سه پل دارای سه فاز و نوع چهار پل دارای ترمینال نول نیز می باشد . کلید هوایی از دو قسمت قدرت و الکترونیک تشکیل شده است که قسمت اکترونیک آن از ساختار میکروپروسسوری تبعیت می نماید.

به طور کلی 4 نوع ACB وجود دارد که جهت کنترل و محافظت برای حفظ و عملکرد پایدار چرخ دنده های سوئیچ و ولتاژ متوسط داخلی استفاده می گردد.

1. کلید هوایی مسطح ( Plain Air Circuit Breaker / cross-Blast Air Circuit Breaker )
2. کلید هوایی خاموش کننده جرقه در اثر فشار مغناطیسی
3. کلید هوایی با مجاری هوایی ( Air chute air Break circuit Breaker )
4. کلید هوایی انفجاری ( Air blast Circuit Breaker )

مزایای کلید های هوایی

1. میزان سلکتیویتی بالا ( Selectivity ) : تشخیص تقدم قطع میان کلید های ورودی و خروجی
2. عمر بالای کلید های هوایی : عمر کلید های هوایی تقریبا 2 برابر کلید های اتوماتیک کمپکت می باشد.
3. دارا بودن رنج جریان بسیار بالا : کلید های هوایی دارای رنج جریانی بسیار گسترده هستند . این کلید ها از 630 آمپر تا 6300 آمپر ساخته می شوند.
4. قدرت قطع بسیار بالا : کلید های هوایی دارای قدرت قطع بسیار بالایی هستند . قدرت قطع این کلید ها از حدود 55 تا 200 کیلو آمپر می باشد.
5. دقت و حفاظت بسیار بالا : یک از اصلی ترین مزایای کلید های هوایی قدرت حفاظت بالا می باشند . کلید های هوایی دارای رله الکترونیکی می باشند پس دقت و انعطاف پذیری بالایی دارند.

معایب کلید های هوایی

1. جهت خاموش کردن جرقه ، کنتاکت های کلید هوایی باید مسیر زیادی را طی نمایند.
2. خاموش کردن جرقه سبب تولید گازهای اضافی می شود که این گازها باید به طریقی به بیرون راه پیدا کنند.
3. کلید های هوایی از لحاظ ابعاد نسبت به کلید های SF6 و خلاء بزرگ تر می باشند.
4. در کلید های هوایی بر خلاف سایر کلید های فشار قوی ، دسترسی به کنتاکت های کلید به آسانی و با برداشتن جرقه گیرها امکان پذیر می باشد.
