قفل کن شفت مدل 3003 Plus ساخت ایران (Internal locking device)
قفل کن شفت 3003 PLUS وظیفه برقراری اتصال ایمن با استفاده از اصطکاک بین دو شفت یا شفت و یک هاب را به منظور انتقال نیرو و گشتاور را دارد. قفل کن 3003 PLUS برای برقرار اتصال بین یک شفت تو خالی یا هالوشفت را به یک هاب یا شفت دیگر را دارد. در ادامه مطالبی در مورد نحوه عملکرد این قفل کن، ساختار و ابعاد انواع سایز های قفل کن 3003 PLUS آورده شده است.
عملکرد قفل کن شفت 3003 PLUS
قفل کن شفت 3003 PLUS با سفت شدن پیچ ها و افزایش قطر خارجی و کاهش قطر داخلی، باعث برقرای ارتباط بین یک شفت تو خالی و هاب یا شفت دیگر می شود. این قفل کن که به قسمت بیرونی شفت کوچکتر متصل می شود، به همراه آن داخل شفت تو خالی می رود. هنگام که قفل کن 3003 PLUS و شفت کوچکتر داخل شفت تو خالی قرار می گیرد، همانطور که گفته شد با سفت کردن پیچ های آن، قطر داخلی کاهش و قطر خارجی قفل کن افزایش پیدا می کند و در نتیجه فضای خالی بین دو شفت توسط قفل کن 3003 PLUS جبران شده و اتصال برقرار می شود.
ساختار قفل کن شفت 3003 PLUS

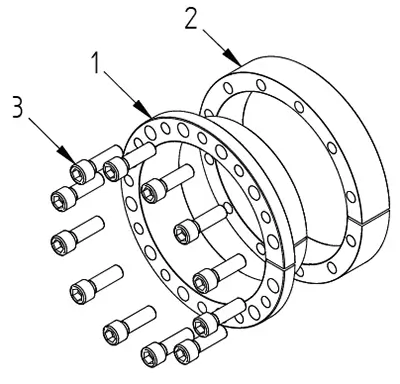

تصویر زیر ساختار کلی پاورلاک 3003 PLUS نشان می دهد که از سه قسمت تشکیل شده است.
- بوش
- رینگ فشار
- پیچ و مهره
قفل کن شفت یا پاورلاک سری 3003 Plus ارائه شده توسط کالا صنعتی آماده نصب بوده و در کمترین زمان ممکن امکان اتصال شفت به هاب را در سایزهای شفت متفاوت از 20 الی 400 میلی متر و انتقال گشتاور 360 الی 485000 نیوتن متر فراهم میسازد. برای قیمت قفل کن شفت و یا کسب هرگونه اطلاعات فنی بیشتر خواهشمند است با کارشناسان فنی کالا صنعتی ارتباط حاصل فرمایید. در ادامه سایزها و ابعاد انواع پاورلاک ها سری 3003 Plus ارائه شده توسط کالاصنعتی آورده شده است.

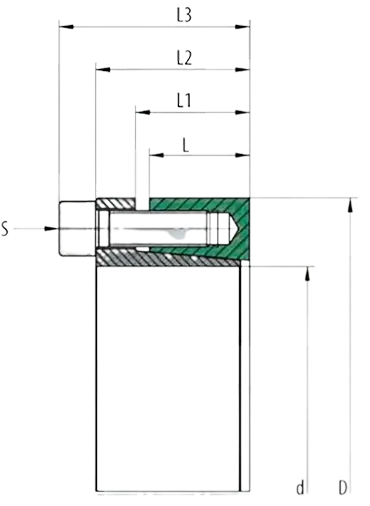

| d: قطر شفت |
L: طول رینگ فشار |
| D: قطر داخلی هاب |
L1: فاصله رینگ فشار |
| Mt: حداکثر گشتاور قابل انتقال |
L2: عرض پاورلاک بدون پیچ ها |
| Fax: حداکثر نیروی محوری قابل انتقال |
L3: عرض پاورلاک با پیچ ها |
| Pw: میانگین فشار روی شفت |
s: سایز پیچ و مهره ها |
| Pn: میانگین فشار روی ها |
MA: گشتاور سفت کردن پیچ و مهره ها |
L3
mm |
L2
mm |
L1
mm |
L
mm |
MA
Nm |
s |
Pn
N/mm2 |
Pw
N/mm2 |
Fax
kN |
Mt
Nm |
d mm D Mm |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
119 |
281 |
36 |
360 |
47 × 20 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
119 |
255 |
36 |
390 |
47 × 22 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
112 |
234 |
36 |
430 |
50 × 24 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
135 |
270 |
43 |
540 |
50 × 25 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
123 |
241 |
43 |
600 |
55 × 28 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
123 |
225 |
43 |
640 |
55 × 30 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
150 |
281 |
58 |
920 |
60 × 32 |
| 34 |
28 |
22 |
17 |
14 |
M6×020 |
150 |
257 |
58 |
1000 |
60 × 35 |
| 36 |
30 |
22 |
17 |
14 |
M6×020 |
138 |
236 |
58 |
1000 |
65 × 38 |
| 36 |
30 |
22 |
17 |
14 |
M6×020 |
138 |
225 |
58 |
1100 |
65 × 40 |
| 42 |
34 |
25 |
20 |
35 |
M8×025 |
195 |
325 |
110 |
2400 |
75 × 45 |
| 42.5 |
34.5 |
25 |
20 |
35 |
M8×025 |
183 |
293 |
110 |
2700 |
80 × 50 |
| 42.5 |
34.5 |
25 |
20 |
35 |
M8×025 |
172 |
266 |
110 |
3000 |
85 × 55 |
| 42.5 |
34.5 |
25 |
20 |
35 |
M8×025 |
163 |
244 |
110 |
3300 |
90 × 60 |
| 42.5 |
34.5 |
25 |
20 |
35 |
M8×025 |
173 |
253 |
124 |
4000 |
95 × 65 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
174 |
274 |
173 |
6000 |
110 × 70 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
167 |
255 |
173 |
6500 |
115 × 75 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
160 |
239 |
173 |
6900 |
120 × 80 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
172 |
254 |
195 |
8200 |
125 × 85 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
166 |
239 |
195 |
8700 |
130 × 90 |
| 51 |
41 |
29 |
24 |
69 |
M10×30 |
177 |
252 |
217 |
10200 |
135 × 95 |
| 58 |
46 |
31 |
26 |
120 |
M12×035 |
201 |
291 |
285 |
14200 |
145 × 100 |
| 58 |
46 |
31 |
26 |
120 |
M12×035 |
188 |
265 |
285 |
15600 |
155 × 110 |
| 58 |
46 |
31 |
26 |
120 |
M12×035 |
176 |
242 |
285 |
17100 |
165 × 120 |
| 71 |
50 |
40 |
34 |
190 |
M14×040 |
168 |
232 |
387 |
25100 |
180 × 130 |
| 71 |
57 |
41 |
34 |
190 |
M14×040 |
159 |
216 |
387 |
27100 |
190 × 140 |
| 71 |
50 |
40 |
34 |
190 |
M14×040 |
168 |
224 |
430 |
32200 |
200 × 150 |
| 71 |
57 |
41 |
34 |
190 |
M14×040 |
192 |
252 |
516 |
41200 |
210 × 160 |
| 81 |
67 |
50 |
44 |
190 |
M14×040 |
138 |
183 |
516 |
43800 |
225 × 170 |
| 81 |
67 |
50 |
44 |
190 |
M14×040 |
132 |
173 |
516 |
46400 |
235 × 180 |
| 83.5 |
67.5 |
50 |
44 |
295 |
M16×050 |
172 |
227 |
714 |
67800 |
250 × 190 |
| 83.5 |
67.5 |
50 |
44 |
295 |
M16×050 |
166 |
215 |
714 |
71300 |
260 × 200 |
| 92 |
76 |
56 |
50 |
295 |
M16×050 |
133 |
172 |
714 |
78500 |
280 × 220 |
