در ادامه انواع سطح سنج مخصوص مخزن معرفی میشود در نداشتن اطلاعات این موضوع مقاله انواع لول سنج مطالعه فرماید
گیج سطح مخزن چیست؟
سطح سنج مخزن نوعی سطح سنج است که برای اندازه گیری سطوح پایین و بالای سطح مایع استفاده می شود. موقعیت محیط مایع اندازه گیری شده در ظرف (شامل مخازن، مخازن ذخیره سازی و مخازن کروی). سطح مایع. متری که سطح مایع را اندازه گیری می کند از "سطح سنج مایع" به "سطح سنج" تغییر یافته است.
انواع سطح سنج ها
- سطح سنج چنگال تنظیم
- سطح سنج شناور
- گیج سطح فلپ مغناطیسی
- سطح قطره سنج
- سطح سنج رادار
انواع گیج سطح مخزن
در این قسمت علاوه بر نوع گیج ، توضیحات مختصری پیرامون موارد زیر را نیز جهت مروری دوباره به منظور مقایسه ی صحیح شما عزیزان آورده ام.
| قیمت |
روش نصب
|
معایب |
ویژگی های اصلی |
نوع گیج |
| متوسط |
نصب بالا، دستگاه نیاز به برش متوسط دارد. |
دقت نسبتا پایین است. اندازه گیری مخازن تحت فشار امکان پذیر نیست. نمی توان رسانه های فرار را اندازه گیری کرد.
|
بدون تماس مستقیم با محیط، فقط قسمت فاز گاز |
سطح سنج اولتراسونیک |
| متوسط |
سوراخ در بالای دستگاه |
پذیرش فرکانس رادیویی کالیبره کردن آن آسان نیست. وسیله اندازه گیری نباید شرور باشد. در غیر این صورت، مواد آویزان پروب بر دقت اندازه گیری سوراخ در بالای دستگاه تأثیر می گذارد.
|
رابط قابل اندازه گیری |
سطح سنج راداری فرکانسی
|
| کم |
باید یک سوراخ باز کنید. |
توپ مغناطیسی به راحتی گیر می کند. انتقال دستورالعمل ها از راه دور را غیرممکن کنید.
|
بصری و آسان برای نصب |
سنج سطح فلپ دستگاه |
| تقریبا کم |
دستگاه باید باز شود. |
ارتباط نزدیکی با تغییر چگالی متوسط دارد. هنگام اندازه گیری رسانه های خورنده، مواد مورد نیاز دیافراگم ابزار بسیار زیاد است. |
طیف گسترده ای از محبوبیت، کالیبراسیون آسان |
گیج فشار دیفرانسیل |
| زیاد |
در بالای مخزن باید نصب گردد. |
عدم توانایی برای سنجش مایعات چسبناک |
تماس غیر مستقیم با رسانه، توپ شناور دارای الزامات سختگیرانه ای برای آب بندی است |
شناوری |
| تقریبا بالا |
دستگاه باید باز شود. |
اگر محیط در تماس مستقیم باشد، الزامات آب بندی توپ شناور باید سختگیرانه باشد و محیط چسبناک قابل اندازه گیری نیست. |
اندازه گیری با دقت بالا اندازه گیری برد بزرگ سطح مایع و رابط را می توان به طور همزمان اندازه گیری کرد. مناسب برای اندازه گیری مخلوط روغن و آب |
سطح سنج مغناطیسی |
| خیلی بالا |
دستگاه باید باز شود. |
سیگنال اندازه گیری باید تبدیل شود. چگالی محیط اندازه گیری باید یکنواخت باشد. |
دقت اندازه گیری بالا؛ نصب آسان؛ سیگنال ها را می توان از راه دور و از راه دور منتقل کرد.
می تواند با انتخاب مواد مختلف در برابر خوردگی رسانه های مختلف مقاومت کند. برای مواقع ضد انفجار مناسب است.
|
سطح سنج هیدرواستاتیکی |
| خیلی بالا |
تجهیزات باید باز شوند. |
هنگامی که موانعی مانند همزن و خطوط لوله در مخزن ذخیره وجود دارد، این موانع سیگنال های امواج الکترومغناطیسی را نیز منعکس می کنند و در نتیجه سیگنال های سطح مایع کاذب تولید می کنند.
|
دقت اندازه گیری بالا و دامنه کاربرد گسترده است. |
سطح سنج راداری |
| خیلی بالا |
تجهیزات باید باز شوند. |
برای اندازه گیری مایعات خورنده و چسبنده مناسب نیست و برای مواردی که نیازهای غذایی بالایی دارند مناسب نیست. |
سطح سنج رادار موج هدایت شونده توسط ثابت دی الکتریک محدود نمی شود. اندازه گیری محیط نوسان پایدارتر است. |
سطح سنج موج راداری هدایت شونده |
کاربرد گیج سطح
گیج های سطح مخزن ابزاری هستند که برای نشان دادن و کنترل ارتفاع سطح مایع در مخزن استفاده می شوند. معمولا در مخازن ذخیره آب، مخازن ذخیره نفت و مخازن زیرزمینی استفاده می شود. گیج های سطح مخزن معمولاً نشانگر سطح مخزن یا سنسور سطح مایع نیز نامیده می شوند. آنها عمدتا برای سطح مایع در مخزن هستند.
انواع مختلفی از گیج های سطح مخزن توسط کمپانی های معروفی همچون اندرس هاوزر آلمان ، رزمونت – امرسون آمریکا ، یوکوگاوا ژاپن و ... در انواع فشار ، توپ شناور، مغناطیسی، رادار، اولتراسونیک و فشار هیدرواستاتیک و ... عرضه شده است. ممکن است تا به حال گفته های زیادی در مورد ابزار سنجش سطح سیال داخل تانکر یا مخزن مانند سنسور سطح ، ترنسمیتر سطح و سوئیچ سطح شنیده باشید، لذا هدف از گردآوری این مقاله تشریح اصطلاحات مذکور و کارایی و تفاوت میان آن ها می باشد.
سنسور سطح مخزن چیست؟
سنسور سطح مخزن یک سنسور صنعتی رایج برای اندازه گیری موقعیت سطح مایع است. ارتفاع موقعیت را به سیگنال الکتریکی برای خروجی تبدیل می کند. سنسور سطح مایع یک مدار مدولار است. دارای مزایای مقاومت در برابر اسید، مقاومت در برابر رطوبت، مقاومت در برابر ضربه و مقاومت در برابر خوردگی است. مدار شامل یک مدار بازخورد جریان ثابت و یک مدار حفاظت داخلی است. حداکثر جریان خروجی می تواند از 28 میلی آمپر تجاوز نکند. بنابراین، منبع تغذیه را می توان به طور قابل اعتماد محافظت کرد و کنتور ثانویه آسیب نبیند. به طور کلی در وسایل برقی و تجهیزاتی که نیاز به کنترل سطح آب دارند استفاده می شود.
فرستنده سطح مخزن چیست؟
فرستنده سطح مایع عملکرد بیشتری نسبت به سنسور سطح مایع و سنسور سطح مایع دارد. به عنوان مثال، هنگامی که شناور با سطح مایع بالا و پایین می رود. یک سیگنال الکتریکی در یک لوله فلزی تولید می شود. با این حال، این سیگنال الکتریکی اغلب در اندازه نامنظم است و حتی نمی توان از آن برای مدارهای آینده استفاده کرد. به همین دلیل یک مدار در نزدیکی لوله نصب شد. هدف تبدیل این سیگنال الکتریکی غیر استاندارد به یک سیگنال الکتریکی استاندارد (مانند 4-20MA، 0-10V و غیره) است. می توان آن را برای نمایش یا کنترل به ابزارها یا دستگاه های دیگر خروجی داد. این دستگاه "فرستنده سطح" نامیده می شود.

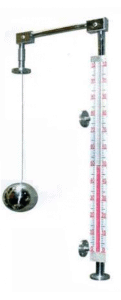

سطح سنج شناوری مخزن
گیج سطح شناور بر اساس اصل شناوری ارشمیدس و کوپلینگ مغناطیسی طراحی شده است. با ساختار ساده، عملکرد آسان، قابلیت اطمینان خوب، دقت بالا و مصرف کم. در کاربردهای صنعتی رایج است و بسیار محبوب است. به طور گسترده ای در اندازه گیری صنعتی و کنترل سطح مایع مخازن مایع مختلف مانند تشخیص سطح آب سد (مخزن)، تصفیه فاضلاب، ذخیره مواد خام پتروشیمی، مواد غذایی و آشامیدنی و ذخیره سازی زیرزمینی پمپ بنزین ها استفاده می شود. هنگام استفاده از تایمر سطح شناور، باید مواد مختلفی را انتخاب کنید تا با توجه به خواص شیمیایی مایع با آن سازگار شوند. بسته به چگالی مایع، شناورهای مختلفی را می توان برای مطابقت با آن انتخاب کرد تا بهترین دقت اندازه گیری را به دست آورد.
گیج سطح مایع مغناطیسی
به یک سطح سنج مغناطیسی، نشانگر سطح مغناطیسی نیز گفته می شود. گیج سطح مغناطیسی بر اساس اصل شناوری و اثر مغناطیسی ساخته شده است. شناور مغناطیسی در سیلندر اندازه‌گیری، ستون چرخش دو رنگ روی نمایشگر خارجی سیلندر اندازه‌گیری را به حرکت در می‌آورد تا با افزایش (کاهش) سطح مایع اندازه‌گیری شود. با تغییر موقعیت شناور، نشانگر به همان میزان بالا و پایین می رود. پشتیبانی از نصب در بالا و جانبی. می توان از آن برای تشخیص سطح مایع در دمای بالا، دمای پایین، فشار بالا، خوردگی قوی، محیط های بسیار سمی و خطرناک استفاده کرد.

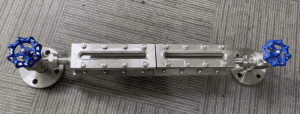

نشانگر سطح شیشه دید مخزن
سطح سنج لوله شیشه ای مجهز به فلنج های اتصال در دریچه های بالایی و پایینی دستگاه است. اتصال فلنج با ظرف تحت آزمایش جوش داده می شود تا یک دستگاه ارتباطی تشکیل شود. بنابراین، ارتفاع سطح متوسط در ظرف را می توان به طور مستقیم بر روی لوله شیشه ای نمایش داد.
توپ های فولادی ایمنی در شیرهای بالا و پایین سطح سنج لوله شیشه ای نصب می شوند. وقتی لوله شیشه ای بر اثر تصادف شکسته شود. توپ فولادی می تواند مسیر عبور را تحت تأثیر فشار کاری ظرف مسدود کند. به این ترتیب شیر به طور خودکار آب بندی می شود. برای جلوگیری از ادامه جریان خارج شدن محیط داخل ظرف، انتهای پایینی سطح سنج لوله شیشه ای مجهز به شیر فاضلاب است. برای نمونه برداری، شستشو یا تخلیه مایع باقیمانده توسط اپراتورها در طول تولید معمولی استفاده می شود. سطح سنج لوله شیشه ای برای اندازه گیری سطح مایع در مخازن مختلف ذخیره سازی، مخازن، برج ها و سایر ظروف در صنعت پتروشیمی مناسب است.
نشانگر مکانیکی سطح مخزن
ساختار کاملاً مکانیکی فاقد اجزای الکترونیکی است. بی ثباتی محصولات الکترونیکی سطح مایع وجود نخواهد داشت. بنابراین هزینه های عملیاتی کمتر است. در عین حال از نوع الکترونیکی آن قابل اعتمادتر است. سطح سنج فلپ مغناطیسی، سطح سنج لوله شیشه ای، سطح سنج صفحه شیشه ای، گیج سطح شناور و ... همگی ابزار مکانیکی نمایش سطح مایع هستند که در حال حاضر در بازار داخلی مورد استفاده قرار می گیرند. آنها به طور گسترده ای در صنایع نفت، متالورژی، مواد شیمیایی، کاغذ سازی و سایر صنایع استفاده می شوند. در مقایسه با سطح سنج الکترونیکی، بزرگترین ویژگی سطح سنج مکانیکی این است که ساختار داخلی بسیار ساده است و شمارش بصری است. انواع مختلفی از مواد موجود است که می توانند ضد خوردگی و ضد انفجار باشند و با محیط های مختلف نصب سازگار شوند.
