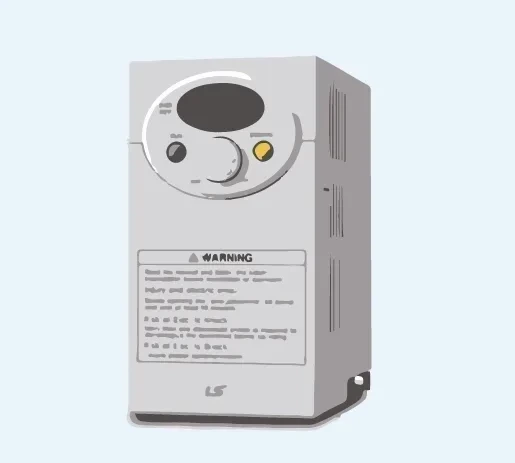

اینورتر LS یکی از محصولاتی است که به علت کیفیت بالا بازار خوبی در ایران دارد. اینورترهای LS در سطح ولتاژ به دو دسته فشار ضعیف و فشار قوی تقسیم میشوند. هر سری از اینورترهای LS ویژگی ها و کارایی منحصر به خود را دارا هستند. توانایی درایو اینورتر ال اس در استارت و استپ نرم موجب کاهش تنش‌های مکانیکی در کوپلینگ‌ها و سایر قطعات دوار می‌گردد.

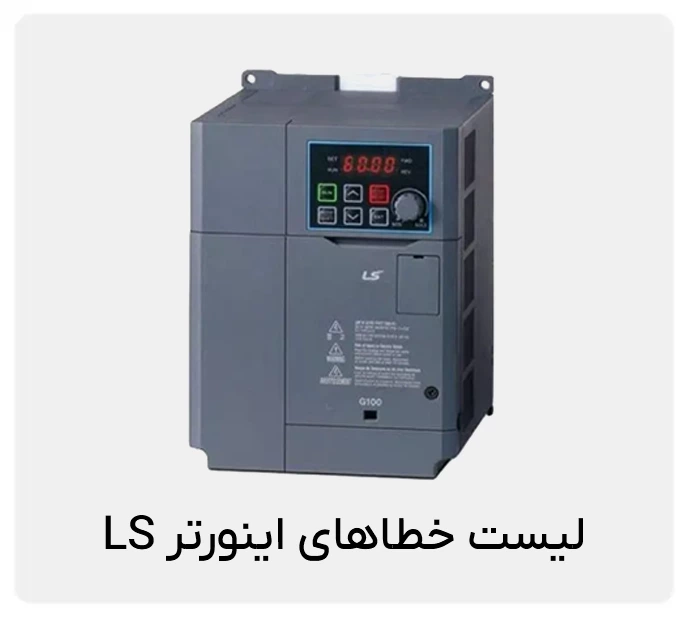

خطاهای اینورتر LS
در هنگام کار با اینورتر ال اس ممکن است با خطاها و ارور هایی مواجه شوید؛ رایج‌ترین خطاهای اینورتر ال اس به دلایلی مانند مشکلات نرم افزاری، نصب و تنظیم نادرست، بالا رفتن دما و ... رخ می‌دهد. در این مقاله لیست رایج‌ترین خطاهای ال اس و نیز راهکارهای رفع هر خطا بررسی میشوند:
- خطای OCT اتصال کوتاه در خروجی درایو
- خطای GFT ارت
- خطای IOL یا OLT اضافه جریان
- خطای OHT اضافه حرارت
- و ...
خطای OCt
این خطا که به معنی خطای اضافه جریان و بالاتر بودن بار از ظرفیت نامی درایو است، به دلیل اتصال کوتاه ایجاد شده در موتور یا کابل به وجود می‌آید. برای رفع این خطا می‌بایست پیش از هر چیز اتصال الکتروموتور را از ترمینال‌های U و V و W اینورتر جدا کنید و:
- وجود اتصال کوتاه را در کابل‌های خروجی و موتور بررسی کنید.
- ممکن است لازم باشد زمان‌های Acc/ Dec را کاهش دهید.
- ترمز مکانیکی موتور را نیز بررسی کنید.
خطای GFt
این خطا نشان دهنده خطای اتصال به زمین یا ارت است و به دلیل وجود اتصال بدنه یا پاره شدن عایق کابل به وجود می آید. در این حالت خروجی اینورتر قطع می‌شود. برای رفع خطای اتصال به زمین می‌بایست اقدامات زیر را انجام داد:
- موتور از زیر ترمینال های U و V و W باز و به اینورتر دستور حرکت داده شود.
- کابل و موتور بررسی کامل شود.
خطای I OL یا OL t
این خطا به معنی اضافه بار اینورتر است. چنانچه جریان خروجی اینورتر به مدت 1 دقیقه، به اندازه 150% بیش از جریان نامی آن باشد، جریان خروجی قطع می‌شود. علت به وجود آمدن این خطا زیاد بودن جریان خروجی و یا عدم تطابق با ویژگی‌های موتور است.
برای رفع خطای I OL یا OL t:
- جریان خروجی را با آمپرمتر در هر سه فاز موتور اندازه گیری نمایید.
- منطبق بودن جریان خروجی با جریان مجاز روی پلاک موتور را بررسی نمایید.
خطای OHt
این خطا به معنی اضافه حرارت داخلی درایو است. این خطا به دلیل وجود ایراد در تهویه هوای اینورتر و فن خنک کننده به وجود می آید. در این حالت خروجی اینورتر قطع می‌شود. جهت رفع خطای OHt می‌بایست اقدامات زیر را انجام داد :
- فن‌های داخل تابلو و اینورتر بررسی و در صورت نیاز تعویض شود.
- در صورت وجود هیت سینک، گرد و غبار و اجسام روی آن برطرف شود.
- دمای محیط در مقدار کمتر از 50 درجه حفظ شود.
خطای FAN
در مدل‌هایی از اینورتر LS که مجهز به فن هستند، این خطا به معنی وجود مشکل در فن خنک کننده است و علت نمایش این خطا این است که فن به درستی کار نمی کند. برای رفع خطای FAN می‌بایست فن را تعویض کنید.
خطای POt
این خطا ب معنی مختل شدن فاز های درایو است و به دلیل قطع شدن فازها با اتصال موتور و اینورتر به وجود می آید. جهت رفع این خطا می بایست اقدامات زیر را انجام داد :
- برقرار بودن اتصال الکتروموتور و اینورتر را بررسی نمایید.
- تک تک فاز های درایو را بررسی نمایید.
خطای Ovt
خطای Ovt نشان دهنده اضافه ولتاژ بوده و به دلیل آسیب دیدن مقاومت ترمز و یا نداشتن آن به وجود می آید. در صورت افزایش ولتاژ DC مدار اصلی درایو از 400 ولت در هنگام کاهش سرعت موتور (زمان نزول یا Dec)، اینورتر خروجی را قطع می‌کند و این خطا نمایش داده می‌شود.
جهت رفع این خطا اقدامات زیر را انجام دهید :
- ولتاژ ورودی درایو را بررسی کنید.
- پارامتر Dec اینورتر را افزایش دهید.
- برای جذب انرژی احیا کننده بار، یک مقاومت ترمز نصب کنید.
خطای Lvt
خطای Lvt در صورت افت ولتاژ خط اصلی درایو به مقدار حدود 180 ولت نمایش داده می‌شود. در این حالت برای جلوگیری از کاهش گشتاور یا داغ شدن موتور، خروجی اینورتر قطع می‌شود.
برای رفع خطای Lvt این اقدامات را انجام دهید:
- ولتاژ ورودی درایو را بررسی کنید.
- ممکن است بار سنگینی در شبکه وجود داشته باشد (مثل دستگاه جوشکاری) که باعث افت ولتاژ شده باشد.
خطای OUT
خطای OUT نشان دهنده اضافه ولتاژ بوده و به دلیل آسیب دیدن مقاومت ترمز و یا نداشتن آن به وجود می آید. جهت رفع این خطا اقدامات زیر را انجام دهید :
- جریان ورودی درایو را بررسی کنید.
- پارامتر dEC بر روی اینورتر را افزایش دهید.
- یک مقاومت ترمز نصب کنید.
خطای EtH
خطای EtH به معنی اضافه بار حرارتی است و زمانی رخ می‌دهد که بار بیش از حد از موتور کشیده شده است. در این حالت همچنین امکان دارد که بار، از ظرفیت نامی اینورتر بیشتر باشد.
جهت رفع خطای EtH بایستی:
- جریان عبوری از سیم پیچ موتور را بررسی نمایید.
- مقدار بار را کاهش دهید.
- تابع EtH را در درایو روی مقدار مناسب تنظیم کنید.
- یک فن خنک کننده با منبع تغذیه متفاوت، در محل نصب کنید.
خطای COL
در صورت قطع یکی از فازهای ورودی (R, S, T) به اینورتر، این خطا نمایش داده می‌شود.
جهت رفع خطای COL:
- اتصال فازهای ورودی را بررسی نمایید.
- صحت خازن الکترولیتی در منبع تغذیه را بررسی کنید.
| علت |
فالت |
| خطای اتصال به زمین |
Gft |
| اضافه جریان |
oct |
| خطای اضافه بار |
OLT-IOL |
| قطعی در فاز ورودی |
Col |
| افت ولتاژ |
Lut |
| خطای اضافه ولتاژ |
OVT |
| قطعی در فاز خروجی |
Pot |
| خطای فن خنک کننده درایو |
FAN |
| اختلال در فرمان های ورودی |
L- |
| خطای ارتباط |
CPU Err |
خطای Hyt
خطای Hyt به معنی خطای سخت‌افزاری اینورتر است و زمانی به وجود می‌آید که یکی از اجزای داخلی یا مدار کنترلی اینورتر مشکل داشته باشد.
- برای رفع این خطا می‌بایست سلامت قطعات سخت افزاری اینورتر را بررسی نمایید.
- با فروشنده تماس بگیرید.
خطای Err
خطای Err به معنای خطای ارتباطی و نشان دهنده وجود اشکال در ترمینال‌های ورودی و خروجی است. این خطا زمانی نمایش داده می شود که ارتباط میان I/O و CPU قطع شده باشد. جهت رفع این خطا می‌بایست اقدامات زیر را انجام دهید:
- قسمت فرمان دهی PLC را بررسی نمایید.
- اتصال و ارتباط میان کارت CPU و ترمینال‌ها را بررسی کنید.
این نکته که اینورتر ال اس باعث نرم کار کردن الکتروموتورها می‌شود، کاملا درست است. اما در هنگام کار و انجام پروژه ممکن است با خطاها و ارور هایی روبرو شود و دستگاه از کار بیفتد. در این مقاله به ارائه لیست کامل خطاهای این اینورتر به همراه روش رفع آن پرداخته شد. اما اگر اینورتر با این روش‌ها رفع خطا نشد بهتر است که از تعمیرکار و متخصص کمک بگیرید.
