پاور لاک چیست؟
پاور لاک یا بوش قفل کن یک دستگاه قفل کننده از نوع اصطکاکی برای اتصالات آسان، قوی و ایمن بدون ضربه شفت و هاب است. از آنجایی که عمل قفل کردن در پاور لاک (power lock) توسط نیروی اصطکاک و با استفاده از اثر گوه انجام می شود، شفت و هاب قفل کن را می توان به سادگی با سفت کردن پیچ، بدون نیاز به ثابت کردن با کلید یا پیچ تنظیم، قفل کرد و برداشتن آن نیز آسان است.
عملکرد قفل کن و تفاوت آن با شرینک دیسک
در برخی از گیربکس ها شفت به صورت هالو (تو خالی) هست و اصطلاحاً گیربکس هالو شفت می‌باشد. در این موارد برای اتصال دو شفت به یکدیگر شفت کوچک تر باید داخل شفت بزرگ تر برود تا به یکدیگر متصل شوند. فضای خالی بین این دو شفت و اتصال این دو شفت را قطعه ای به نام قفل کن پر می‌کند و اتصال دو شفت را انجام می دهد. هنگام که نتوان یک شفت را داخل شفت دیگر کرد و اتصال از داخل انجام شود، اتصال دو شفت از بالا صورت می پذیرد که در این صورت از شرینک دیسک استفاده می شود.
انواع اصلی پاور لاک (قفل کن)
پاور لاک ها (power lock) یا قفل کن ها در دو نوع اصلی تولید می‌شوند که عبارت‌اند از:

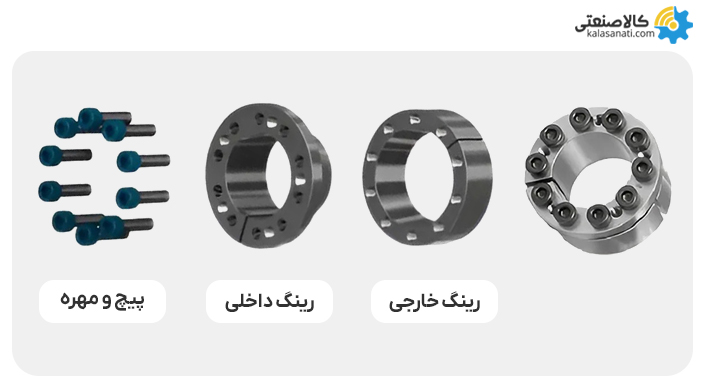

قفل کن نوع مخروطی تک
این نوع قفل کن ها از دو رینگ داخلی و خارجی تشکیل شده‌اند. این قفل کن ها برای شفت های کوچک بسیار مناسب هستند.

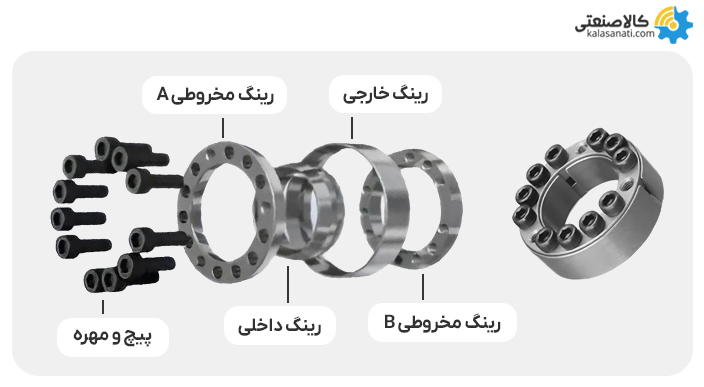

قفل کن نوع مخروطی دوبل
این نوع قفل کن ها از دو رینگ داخلی و خارجی به همراه رینگ های مخروطی تشکیل شده است. این نوع قفل کن ها چندکاربره هستند.
6 مورد از مزایا و ویژگی های پاور لاک (POWER LOCK)
- دوام بالا در برابر بارهای ضربه ای یا معکوس: قفل کن یا پاور لاک ها تحت تأثیر بارهای ضربه ای یا معکوس قرار نمی گیرند که به شفت آسیب نمی رسانند.
- موقعیت یابی آسان: قفل کن ها و پاور لاک ها قابلیت تنظیم 360 درجه‌ای دارند و برای کاربردهای خاصی بسیار مناسب هستند.
- تحمل نیروهای محوری: قفل کن شفت می تواند بارهای محوری را تحمل کند و در خود جای دهد. ناهماهنگی های محوری در بسیاری از کاربردها مشکل ساز می شوند.
- نصب و جداسازی آسان: پاور لاک ها را می توان را می‌توان به راحتی و به صورت مکرر نصب و جدا کرد. به همین دلیل تعمیر و نگهداری و یا تعویض قطعات فرسوده قفل کن ها نسبت به سایر ابزار اتصالات شفت آسان تر است.
- افزایش استحکام شفت: قفل کن ها و پاور لاک ها استحکام شفت را افزایش می دهند و در واقع استحکام شفت را در قطر اصلی خود نگه می دارند.
- هزینه ها را کاهش می دهند: پاور لاک ها نیازی به ماشین کاری ندارند و صرفه جویی قابل ملاحظه ای را ارمغان می آورند.
انواع پاور لاک
بر اساس کاتالوگ شرکت Tsubaki قفل کن ها در سری های متفاوتی تولید می شوند که در زیر به صورت مختصر به آن ها اشاره شده است.

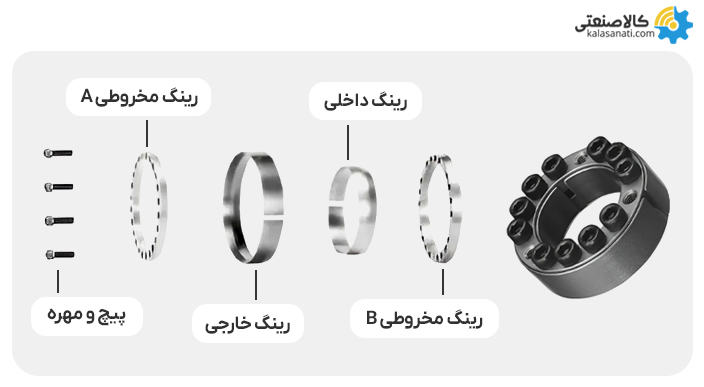

پاور لاک سری AS
ویژگی ها و مزایا:
- چندمنظوره: این قفل کن با ساختاری ایده آل و بسیار قابل اعتماد است.
- کاهش هزینه ها: کلید، اسپلاین، پرس و اتصالات حرارتی در این قفل کن ها مورد نیاز نیست. عملکرد بهینه با تحمل کم شفت و هاب به دست می آید که هزینه کل ماشین کاری را به حداقل می رساند.
- نصب آسان: فقط با سفت کردن یا شل کردن پیچ ها، نصب و جداسازی انجام می شود.
- مناسب برای بسیاری از کاربردها

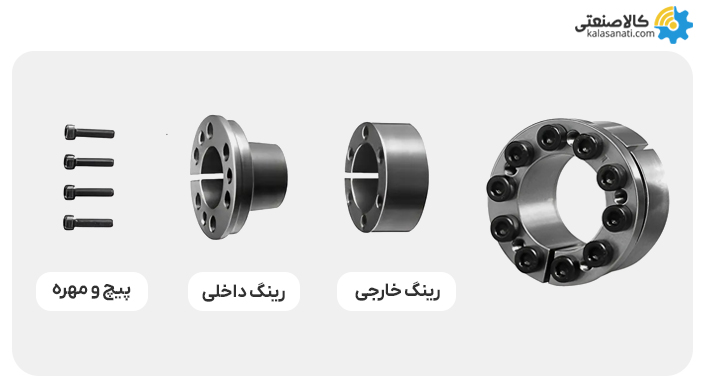

پاور لاک سری KE
ویژگی ها و مزایا:
- خود محوری
- متناسب برای طیف گسترده ای از نیروهای تحمل شده توسط شفت
- عالی برای قفل کردن شفت های کوچک

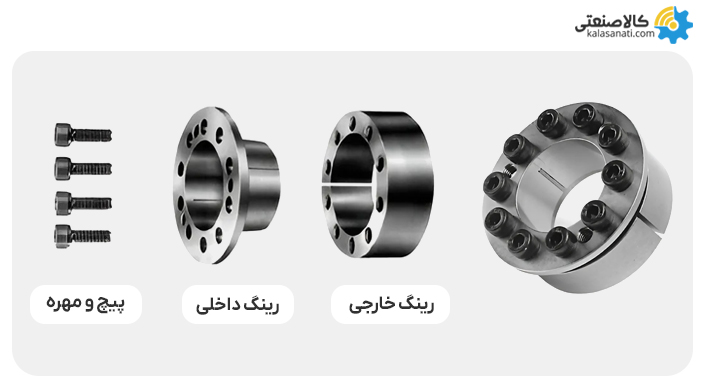

پاور لاک سری AE
ویژگی ها و مزایا:
- خود محوری
- به طور کلی قطر داخلی و خارجی مشابه یک قفل کن سری AS است.
- ساختار ساده

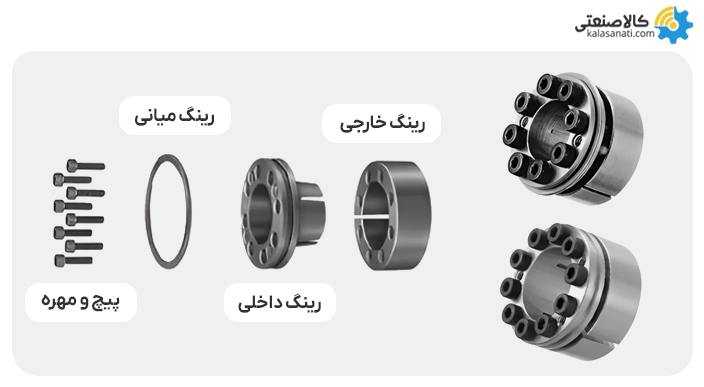

پاور لاک از جنس فولاد ضد زنگ سری RE
این قفل کن ها در دو نوع فلنج دار و بدون فلنج تولید می شوند.
ویژگی ها و مزایا:
- هم به صورت فلنجی و هم به صورت مستقیم نصب می شوند.
- در برابر خوردگی مقاوم هستند.
- بدون نیاز به روانکاری

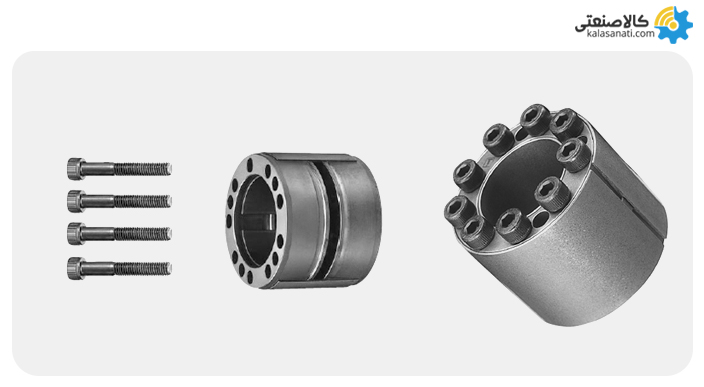

پاور لاک سری AD
این قفل کن ها به عنوان قفل کن های با گشتاور بالا شناخته می شوند.
ویژگی ها و مزایا:
- بیش از دو برابر سری AS می تواند گشتاور را انتقال دهد.
- خود محوری
- قابل تعویض با سری AS
- نصب آسان

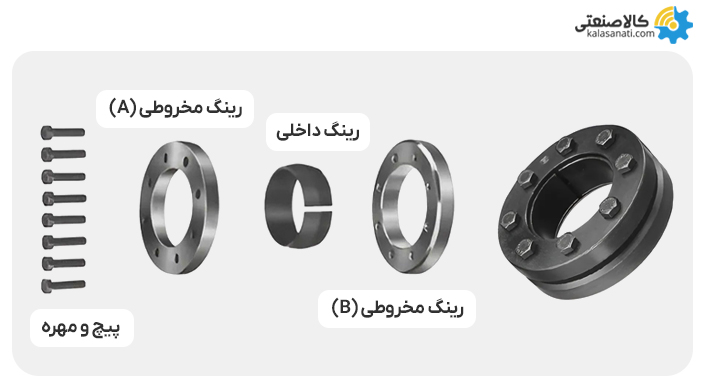

پاور لاک سری SL
ویژگی ها و مزایا:
- روی قطر هاب بیرونی نصب می شود.
- عالی برای قفل کردن شفت های تو خالی
- مشخصات کم برای برنامه های کاربردی با محدودیت فضا

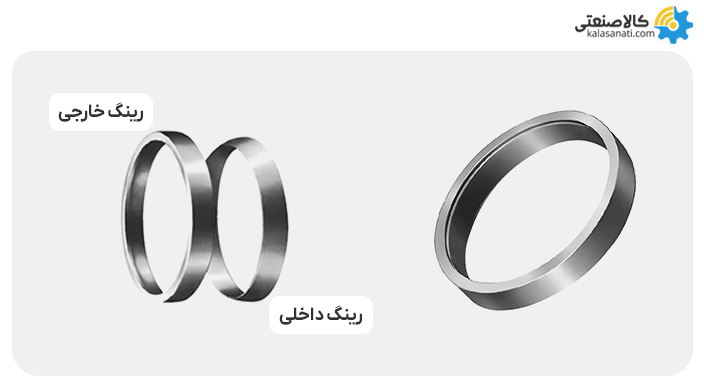

پاور لاک سری EL
ویژگی ها و مزایا:
- طراحی انعطاف پذیر
- مناسب برای کاربردهایی با محدودیت فضا
- هزینه پایین

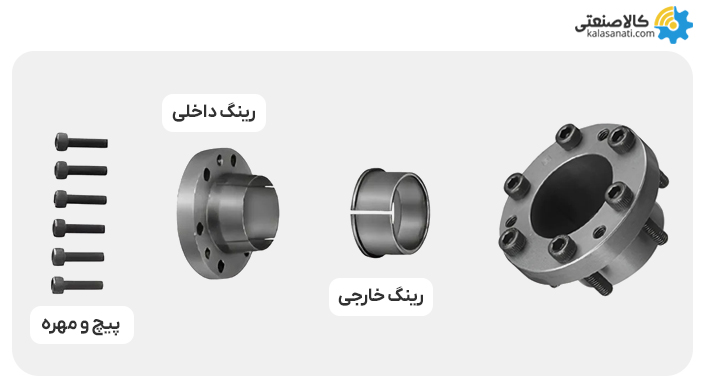

پاور لاک سری EF
ویژگی ها و مزایا:
- این قفل کن ها 2 تا 3 برابر ظرفیت گشتاور نامی قفل کن سری EL ارائه می دهد.
- خود محوری

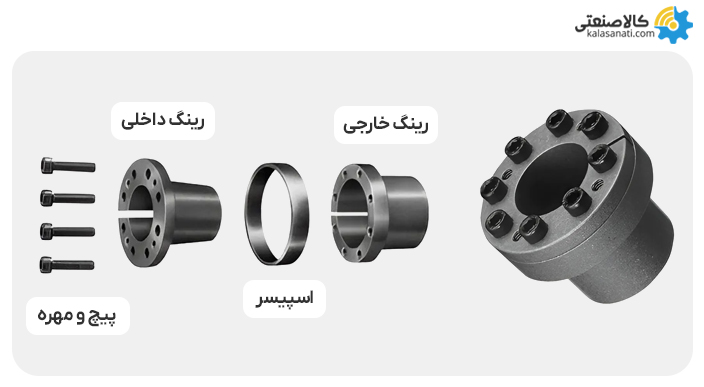

پاور لاک سری TF
ویژگی ها و مزایا:
- مناسب برای هاب های کوچک
- تعداد پیچ استفاده شده در این قفل کن ها بسیار کم است.
- خود محوری

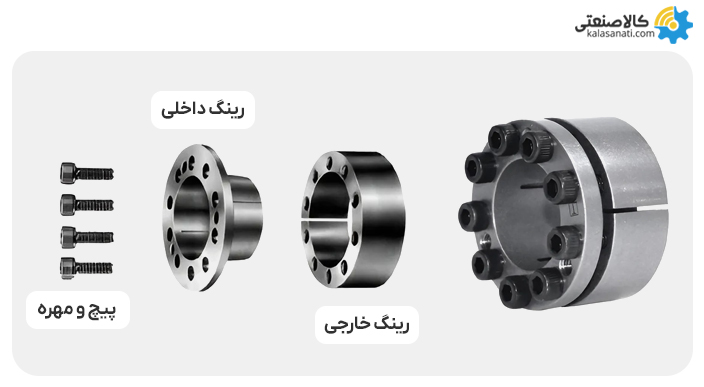

پاور لاک سری FL
ویژگی ها و مزایا:
- خود محوری
- اندازه قطر داخلی و قطر خارجی این قفل کن ها با پاور لاک سری AS در اکثر موارد یکی است.
- ساخت ساده
مجموعه کالا صنعتی به عنوان بزرگ ترین تأمین کننده اینترنی لوازم صنعتی در ایران، انواع سفارشات پاور لاک، قفل کن، کوپلینگ و شرینک دیسک را قبول می کند. کالا صنعتی سفارش انواع پاور لاک های ساختنی قبول می کند. برای دریافت اطلاعات بیشتر راجع به محصولات، نحوه ساخت، قیمت و زمان تحویل با کارشناسان کالا صنعتی در تماس باشید.
پاور لاک یا قفل کن یک دستگاه قفل کننده از نوع اصطکاکی برای اتصالات آسان، قوی و ایمن بدون ضربه شفت و هاب است.
برخی از ویژگی های مهم پاور لاک (power lock)
- دوام بالا پاور لاک در برابر بارهای معکوس یا ضربه ای
- موقعیت یابی آسان و دقیق: پاور لاک تنظیم زاویه ای 360 درجه را ارائه می دهد.
- قابلیت محوری: قفل کن می تواند نیروهای محوری را نیز نگه دارد. کاربردهای معمول با این نیروها شامل جداول نمایه سازی و چرخ دنده های مخروطی است.
- مونتاژ و جداسازی آسان: پاور لاک را می توان به طور مکرر مونتاژ و جدا کرد، بنابراین تعمیر و نگهداری یا تعویض قطعات فرسوده در مقایسه با دیگر قطعات ساده و آسان است.
- افزایش استحکام شفت: با استفاده از قفل کن، نیازی به جدا کردن فلز از شفت نیست. استحکام شفت را می توان در قطر اصلی خود نگه داشت.
- هزینه ها را کاهش می دهد: نیازی به ماشین کاری وقت گیر قفل کن نیست. پاور لاک صرفه جویی قابل توجهی را در شفت های بلند و سنگین ارائه می دهد.
