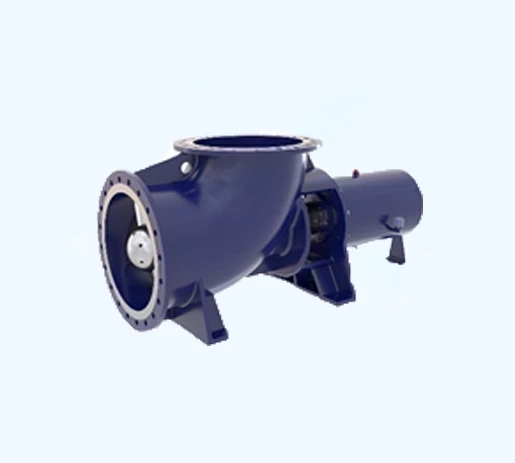

پمپ جریان محوری چیست؟
پمپ جریان محوری که به پمپ پروانه ای نیز معروف است از دسته پمپ های دینامیکی و یکی از انواع پمپ های سانترفیوژی می باشد. پمپ های دینامیکی بیشترین کاربرد را برای کاربردهای فشار بالا دارند. این پمپ ها نسبت به پمپ های جابجایی مثبت راندمان بالایی دارند.
انواع پمپ سانترفیوژی
پمپ های دینامیکی انواع مختلفی دارند که پمپ سانتریفیوژ (گریز از مرکز) پرکاربردترین نوع پمپ دینامیکی می باشد. پمپ های سانتریفیوژ براساس جهت ورود و خروج سیال به سه دسته جریان محوری، جریان شعاعی و جریان ترکیبی تقسیم می شوند. در شکل زیر سه نوع پمپ سانتریفیوژ ذکرشده را می توانید مشاهده کنید.
در این مقاله قصد داریم به پمپ جریان محوری از باب نحوه عملکرد، اجزا، کاربردها، مزایا و معایب آن بپردازیم، پس با این مقاله کالاصنعتی همراه باشید.
نحوه عملکرد پمپ جریان محوری
پمپ جریان محوری دارای یک پروانه می باشد که معمولا از سه الی چهار پره تشکیل شده و در داخل محفظه پمپ قرار گرفته است. پروانه متصل به شفت می باشد که مجموع این دو توسط یک موتور الکتریکی به گردش در می آید.
زمانی که سیال از قسمت مکش پمپ وارد محفظه می شود و به سمت پره های پروانه حرکت می کند، به دلیل شکل ایرفویل مانند پروانه پمپ جریان محوری، به سیال فشار وارد می شود و سیال بصورت محوری و در جهت موازی با شفت (محور پروانه) به جریان در می آید.
به عبارت دیگر در پمپ جریان محوری پروانه سیال را در جهت موازی با محور پمپ هل می دهد و سیال به همان صورت محوری که به پروانه وارد می شود به همان صورت نیز از آن خارج می شود.
اجزا پمپ جریان محوری
پمپ های جریان محوری از اجزایی که در زیر نام برده شده، تشکیل شده اند:
- بدنه یا پوسته پمپ
- شفت
- پروانه
- قسمت مکش (ورودی پمپ)
- قسمت تخلیه (خروجی پمپ)
- یاتاقان
- آب بند
در شکل زیر یک پمپ جریان محوری همراه با اجزا و قطعات تشکیل دهنده آن قابل مشاهده است.
کاربرد پمپ جریان محوری
- کاربردهای متنوع در صنایع مختلف برای استفاده های با دبی بالا و هد پایین
- در نیروگاه ها جهت انتقال و جابجایی مایعات مختلف
- در کشاورزی جهت پمپاژ حجم زیادی آب برای انتقال به زمین های کشاورزی
- در صنایع شیمیایی جهت پمپاژ و جابجایی مایعات در اواپراتور
- در قایق ها، جهت حمل و نقل و جابجاشدن قایق توسط پمپاژ آب دریا توسط پمپ
- در تصفیه فاضلاب، صنایع شیلات
مزایای پمپ جریان محوری
- مناسب برای دبی های بالا و هدهای پایین
- دارای ابعاد کوچک و برای حمل و نقل، نصب و استفاده کردن راحت هستند
- دارای راندمان بالا
- دارای طراحی ساده
- هدر رفت آیرودینامیکی کم
معایب پمپ جریان محوری
- قیمت بالا
- عدم توانایی جابجایی سیالات با ویسکوزیته بالا
- عدم قابلیت پمپاژ سیالات در هدهای بالا
تفاوت های پمپ جریان محوری و جریان شعاعی
پمپ های جریان محوری و جریان شعاعی از جمله پمپ های سانتریفیوژ می باشند که متناسب با ویژگی هایی که دارند در صنعت کاربرد دارند. در جدول زیر تفاوت های اصلی عملکردی و ظاهری آنها آورده شده است:
| پمپ جریان محوری |
پمپ جریان شعاعی |
| جریان خروجی سیال بصورت محوری |
جریان خروجی سیال بصورت شعاعی |
| کاربردهای با هد پایین |
کاربردهای با هد بالا |
| دارای ابعاد کوچک |
دارای ابعاد بزرگتر نسبت به جریان محوری |
