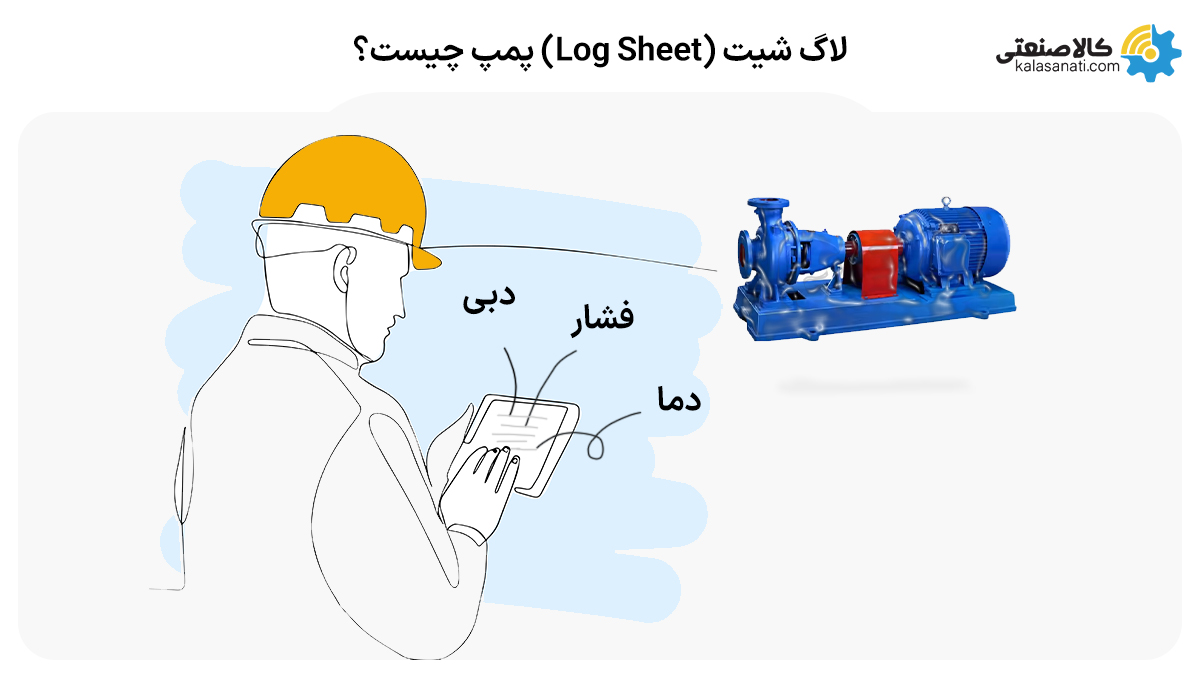

لاگ شیت چیست؟

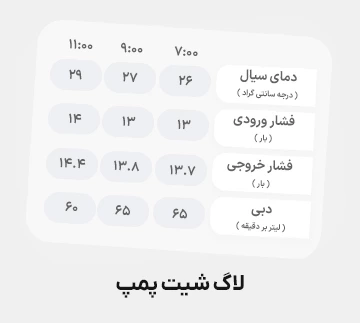

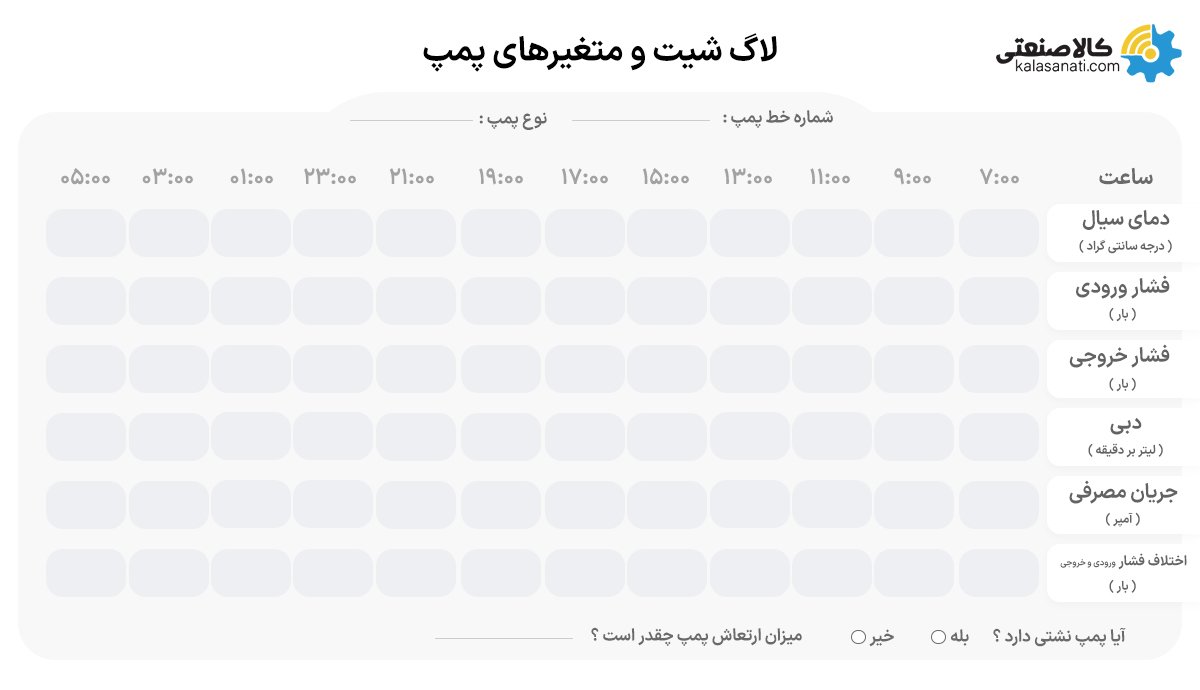

در پمپ ها ﭘﺎراﻣﺘﺮﻫﺎی مهمی می ﺑﺎﺷﻨﺪ ﻛﻪ از روی ﻧﺸﺎﻧﮕﺮﻫﺎی ﻣﺨﺘﻠﻒ ﻗﺮاﺋﺖ و ﻧﻬﺎﻳﺘﺎً در ﺑﺮﮔﻪ ای ﺑﻪ ﻧﺎم log sheet (لاگ شیت) در ﺳﺎﻋﺎت مشخصی ﺗﻮﺳﻂ اﭘﺮاﺗﻮر ﺛﺒﺖ می ﺷﻮﻧﺪ.
پارامترهای و متغیر های پمپ
- دمای سیال پمپ شونده
- فشار ورودی و خروجی پمپ
- سطح و Level سیال موجود در منبع پمپاژ
- دبی ﭘﻤﭗ
- آمپر مصرفی
- اﺧﺘﻼف ﻓﺸﺎر ﺧﺮوجی و ورودی
دمای سیال پمپ شونده
در سیستم های رواﻧﻜﺎری ﮔﺮدشی، اﻓﺰاﻳﺶ درﺟﻪ ﺣﺮارت روﻏﻦ یا سیال ﻣﻮﺟﺐ ﻛﺎﻫﺶ ﻟﺰﺟﺖ آن می ﺷﻮد. از ﻃﺮفی ﺑﺎزده در پمپ های دﻧﺪه ای راﺑﻄﻪ ﻣﺴﺘﻘﻴﻢ ﺑﺎ وﻳﺴﻜﻮزﻳﺘﻪ دارد. ﺑﻨﺎﺑﺮاﻳﻦ ﭘﺎراﻣﺘﺮ دﻣﺎ ﺑﺴﻴﺎر ﻣﻬﻢ ﺑﻮده و بایستی ﺛﺒﺖ ﺷﻮد. ﺛﺒﺖ دﻣﺎ از ﻃﺮﻳﻖ ﻧﺸﺎﻧﮕﺮ دﻣﺎ اﻧﺠﺎم می ﺷﻮد.
فشار ورودی و خروجی پمپ
اپراتور برای اطمینان از عمل کرد صحیح پمپ در ساعت ها مشخص شده از روی گیج های مربوطه مقادیر فشار ورودی و فشار خروجی را یادداشت می کنند. در صورتی که اعداد از محدوده مجاز ذکر شده در لاگ شیت بیشتر یا کمتر شود اپراتور می بایست با مراجعه به تجربیات خود اشکال مربوطه را شناسایی و نسبت به رفع آن اقدام کند.
سطح و Level سیال
ﻛﺎﻫﺶ level ﺳﻴﺎل می ﺗﻮاﻧﺪ ﻣﻨﺠﺮ ﺑﻪ ﻣﻜﺶ ﻫﻮا ﺑﻪ داﺧﻞ ﭘﻤﭗ و خشک ﻛﺎرﻛﺮدن ﭘﻤﭗ ﺷﻮد. در پمپ دنده ای ﻗﺎدر ﺑﻪ ﭘﻤﭙﺎژ ﺳﻴﺎل ﻫﻤﺮاه ﺑﺎ درﺻﺪی ﻫﻮا ﻫﺴﺘﻨﺪ اﻣﺎ وﺟﻮد ﻫﻮا ﺧﺼﻮﺻﺎً زﻣﺎنی ﻛﻪ از پمپ gear ﺟﻬﺖ ﺗﺰرﻳﻖ روﻏﻦ اﺳﺘﻔﺎده می ﺷﻮد ﻣﻨﺠﺮ ﺑﻪ ﻋﺪم رواﻧﻜﺎری ﻣﻨﺎﺳﺐ ﺗﺠﻬﻴﺰات می ﮔﺮدد. چک level ﺳﻴﺎل از ﻃﺮﻳﻖ ﻧﺸﺎﻧﮕﺮﻫﺎی level ﺻﻮرت می ﮔﻴﺮد. در ﺻﻮرتی ﻛﻪ ﺗﻔﺎوت ﻓﺸﺎر ﺧﺮوجی و ورودی ﭘﻤﭗ از ﻣﻘﺪار ذﻛﺮ ﺷﺪه در log sheet ﻛﻤﺘﺮ ﺑﺎﺷﺪ، اﭘﺮاﺗﻮر می ﺑﺎﻳﺴﺖ ﺑﺎ اﺳﺘﻔﺎده از ﺗﺠﺮﺑﻴﺎت ﺧﻮد و ﻳﺎ ﺑﺨﺶ ﻋﻴﻮب و ﻧﺤﻮه ﺗﺸﺨﻴﺺ ﻣﺸﻜﻞ ﻣﺮﺑﻮﻃﻪ را ﺷﻨﺎﺳﺎیی و ﻧﺴﺒﺖ ﺑﻪ رﻓﻊ آن اﻗﺪام ﻛﻨﺪ.
دبی و آمپر مصرفی پمپ
چک و ثبت دبی توسط اتاق کنترل و آمپر مصرفی در لاگ شیت یادداشت می شود.
اﺧﺘﻼف ﻓﺸﺎر ﺧﺮوجی و ورودی
اﺧﺘﻼف ﻓﺸﺎر ورودی و ﺧﺮوجی ﻓﻴﻠﺘﺮ. ﭘﺎراﻣﺘﺮﻣﻬﻢ پمپ ها می ﺑﺎﺷﻨﺪ ﻛﻪ از روی ﻧﺸﺎﻧﮕﺮﻫﺎی ﻣﺨﺘﻠﻒ ﻗﺮاﺋﺖ و ﻧﻬﺎﻳﺘﺎً در ﺑﺮﮔﻪ log sheet در ﺳﺎﻋﺎت مشخصی ﺗﻮﺳﻂ اﭘﺮاﺗﻮر ﺛﺒﺖ می ﺷﻮﻧﺪ. اﺧﺘﻼف ﻓﺸﺎر ورودی و ﺧﺮوجی ﭘﻤﭗ و اﺧﺘﻼف ﻓﺸﺎر ورودی و ﺧﺮوجی ﻓﻴﻠﺘﺮ ﻳﺎ اﺳﺘﺮﻳﻨﺮ در پمپ دنده ای یا gear اﺳﺘﻔﺎده ﺷﺪه در ﺳﻴﺴﺘﻢ ﻫﺎی روﻏﻨﻜﺎری ﮔﺮدشی ﺣﺎﺋﺰ اﻫﻤﻴﺖ می ﺑﺎﺷﻨﺪ. اﻧﺴﺪاد در ﻓﻴﻠﺘﺮﻫﺎ ﻳﺎ اﺳﺘﺮﻳﻨﺮﻫﺎ و ﻋﺪم رواﻧﻜﺎری ﻣﻨﺎﺳﺐ یاتاقان ها و دﻳﮕﺮ قسمت های ﻣﻮرد ﻧﻴﺎز ﺑﻪ رواﻧﻜﺎری در ﺗﺠﻬﻴﺰات ﺳﻨﮕﻴﻦ ، ﻣﻮﺟﺐ خشک ﻛﺎرﻛﺮدن و ﺧﺮابی ﺳﺮﻳﻊ ﻗﻄﻌﺎت می ﺷﻮد. در سیستم های ﮔﺮدشی روﻏﻦ ﻣﻌﻤﻮﻻً ﺑﺎ اﺳﺘﻔﺎده از differential pressure اﺧﺘﻼف ﻓﺸﺎر دو ﺳﺮ ﻓﻴﻠﺘﺮ ﻳﺎ اﺳﺘﺮﻳﻨﺮ ﻳﺎدداﺷﺖ می ﺷﻮد.
در ﺻﻮرتی ﻛﻪ ﻋﺪد ﻗﺮاﺋﺖ ﺷﺪه از ﻣﺤﺪوده ﻣﺠﺎز ذﻛﺮ ﺷﺪه در log sheet ﺑﻴﺸﺘﺮ ﺑﻮد بایستی ﻧﺴﺒﺖ ﺑﻪ ﺗﻌﻮﻳﺾ ﻳﺎ ﺗﻤﻴﺰی ﻓﻴﻠﺘﺮ اﻗﺪام ﻧﻤﻮد. ﻓﻴﻠﺘﺮﻫﺎ واﺳﺘﺮﻳﻨﺮﻫﺎ ﻣﻌﻤﻮﻻً ﺑﻪ ﺻﻮرت دو ﺗﺎیی ﻧﺼﺐ می ﺷﻮﻧﺪ. در اﻳﻦ ﺻﻮرت می ﺗﻮان ﻓﻴﻠﺘﺮ ﻳﺎ اﺳﺘﺮﻳﻨﺮ دومی را در ﺳﺮوﻳﺲ ﻗﺮار داد و ﻓﻴﻠﺘﺮ ﻳﺎ اﺳﺘﺮﻳﻨﺮ اولی را ﺗﻤﻴﺰ ﻳﺎ ﺗﻌﻮﻳﺾ ﻧﻤﻮد. از آﻧﺠﺎﺋﻴﻜﻪ پمپ های غلیظ کش ﻏﺎﻟﺒﺎً ﺑﺮای ﭘﻤﭙﺎژ ﺳﻴﺎﻻت ﺑﺎ وﻳﺴﻜﻮزﻳﺘﻪ ﺑﺎﻻ اﺳﺘﻔﺎده می ﺷﻮﻧﺪ و اﻳﻦ ﺳﻴﺎﻻت ﻧﻴﺰ ﺑﺎ دﻣﺎی ﺑﺎﻻ ﭘﻤﭙﺎژ می ﺷﻮﻧﺪ ، ﻫﺮﮔﻮﻧﻪ ﻛﺎﻫﺶ دﻣﺎ می ﺗﻮاﻧﺪ ﻣﻨﺠﺮ ﺑﻪ ﺳﻔﺖ ﺷﺪن ﺳﻴﺎل، اﻓﺰاﻳﺶ ﺗﻮان ﻣﺼﺮفی ﭘﻤﭗ و ﺳﺎﻳﺮ ﻣﺸﻜﻼت دﻳﮕﺮ ﺷﻮد.
اختلاف فشار در پمپ پلانچری
اختلاف فشار دو سر استرینر در صورت وجود سیستم روغن کاری گردشی برای پنل کیس و هیر باکس از پارامتر های مهم در پمپ پلانجری می باشد که در برگه ای به نام LOG SHEET در ساعات نوشته شده در توسط بهره بردار در سایت یادداشت می شود ثبت دبی توسط کنترل روم انجام می شود. علاوه بر ثبت پارامترها در LOG SHEET بایستی بازرسی های ذیل را همزمان با ثبت پارامترها انجام داد.
بازرسی های لازم در لاگ شیت
- بررسی سیستم آب بندی از لحاظ نشتی
- بررسی پمپ از نظر صدا و ارتعاش
- چک level روغن
بررسی سیستم آب بندی از لحاظ نشتی
این امر بویژه در چند ساعت اولیه راه اندازی اهمیت خاصی دارد. ﺑﺮرسی ﺳﻴﺴﺘﻢ آب ﺑﻨﺪی از ﻟﺤﺎظ نشتی در ﺻﻮرتی ﻛﻪ ﺳﻴﺴﺘﻢ آب ﺑﻨﺪی از ﻧﻮع Packing ﺑﺎﺷﺪ ﺣﺪوداً 8-10 ﻗﻄﺮه در دﻗﻴﻘﻪ در پمپ های gear ﻣﺎﻧعی ﻧﺪارد. ﻣﻜﺎﻧﻴﻜﺎل ﺳﻴﻞ بایستی ﻓﺎﻗﺪ نشتی ﺑﺎﺷﺪ. ﺗﻨﻈﻴﻢ ﮔﻠﻨﺪ بایستی ﺑﻪﻃﻮر دوره ای ﺗﻮﺳﻂ ﺗﻌﻤﻴﺮات اﻧﺠﺎم ﺷﻮد ﺑﺮای اﻳﻦ ﻛﻪ از نشتی زﻳﺎد packing ﺟﻠﻮﮔﻴﺮی ﺷﻮد. ﺗﻨﻈﻴﻢ ﮔﻠﻨﺪ از ﻃﺮﻳﻖ ﺳﻔﺖ ﻛﺮدن پیچ های ﮔﻠﻨﺪ اﻧﺠﺎم می ﺷﻮد اﻣﺎ بایستی دﻗﺖ ﻧﻤﻮد ﻛﻪ ﻧﺒﺎیستی packing را آنچنان ﻣﺤﻜﻢ ﻛﺮد ﻛﻪ نشتی ﻧﺪاﺷﺘﻪ ﺑﺎﺷﺪ. در ﺻﻮرت ﺧﺮابی packing ﻫﺎ ﻧﺴﺒﺖ ﺑﻪ ﺗﻌﻮﻳﺾ ﻛﻞ آﻧﻬﺎ اﻗﺪام ﺷﻮد.
بررسی پمپ از نظر صدا و ارتعاش
دﻧﺪه ﻫﺎ و بیرینگ ها ﭘﻤﭗ و اﻟﻜﺘﺮﻣﻮﺗﻮر در صورت وجود صدای غیر عادی یا وجود ارتعاش اپراتور می بایست ﺑﺎ اﺳﺘﻔﺎده از ﺗﺠﺮﺑﻴﺎت ﺧﻮد و ﻳﺎ ﺑﺨﺶ ﻋﻴﻮب و ﻧﺤﻮه ﺗﺸﺨﻴﺺ اﻳﻦ ﻧﺮم اﻓﺰار ﻣﺸﻜﻞ ﻣﺮﺑﻮﻃﻪ را ﺷﻨﺎﺳﺎیی و ﻧﺴﺒﺖ ﺑﻪ رﻓﻊ آن اﻗﺪام ﻛﻨﺪ.
چک level روغن
چک کردن level روغن ، وجود روغن زیاد در هوزینگ بیرینگ میتواند باعث گرم شدن بیرینگ شود کاهش روغن میتواند خشک کار کردن بیرینگ و خراب سریع آن شود. از این رو level روغن در بیرینگ ها بایستی در هنگام ثبت پارامتر های فشار و آمپر توسط اپراتور بررسی شود بازرسی level روغن از طریق سایت گلس و یا گیج موجود در هوسینگ بیرینگ انجام می شود. بایستی level روغن در این قسمت ها در هنگام ثبت پارامتر ها توسط اپراتور بازرسی شود. چک level از طریق گیج موجود بر روی پوسته و یا سایت گلس ها امکان پذیر است در سیستم های گردشی روغن level مخزنی که پمپاژ از آن صورت می گیرد باید چک شود. برای دریافت مشخصات فنی و قیمت پمپ با کارشناسان فروش در تماس باشید.
- دمای سیال پمپ شونده
- فشار ورودی و خروجی پمپ
- Levelسیال موجود در منبع که پمپاژ در آن صورت می گیرد
- دبی پمپ
- آمپر مصرفی
اختلاف فشار دو سر استرینر در صورت وجود سیستم روغن کاری گردشی برای پنل کیس و هیر باکس از پارامتر های مهم در پمپ های پلانجری می باشد که در برگه ای به نام LOG SHEET در ساعات نوشته شده در توسط بهره بردار در سایت یادداشت می شود ثبت دبی توسط کنترل روم انجام می شود
همانطور که قبلا گفته شد در پمپ های پلانجری جهت روانکاری پکینگ از لنتر رینگ استفاده می شود و جریانی از سیال به داخل آن فرستاده می شود که معمولا آب یا روغن می باشد کمی نشتی آب یا روغن از پکینگ بدون مانع است بازرسی سیستم آب بندی به ویژه در چند ساعت اولیه راه اندازی بسیار حائز اهمیت است از عدم انسداد در مسیر های ورودی و خروجی به لنتر رینگ جهت روانکاری مناسب پکینگ اطمینان حاصل کنید.
