انتقال مواد غلیظ مانند قیر
قیر به عنوان یکی از مواد بر پایه هیدروکربن هیدوکربن تشکیل شده از دو عنصر مهم هیدروژن و کربن است. در حالت صنعتی قیر در ابتدا در پالایشگاه ها به عنوان جزئی از فرآوردههای نفتی تولید و سپس راهی کارخانجات ایزوگام و آسفالت و ... میشود. این ماده با رنگ سیاه به صورت جامد بوده که با ایجاد حرارت تبدیل به مایع شده و سپس پمپاژ میشود. مکش و انتقال قیر به عنوان یکی از مواد غلیظ با دما و چسبندگی بالا همواره یکی از چالشهای اساسی برای کارگاهها و کارخانههای تولید آسفالت، ایزوگام و قیر بوده است.

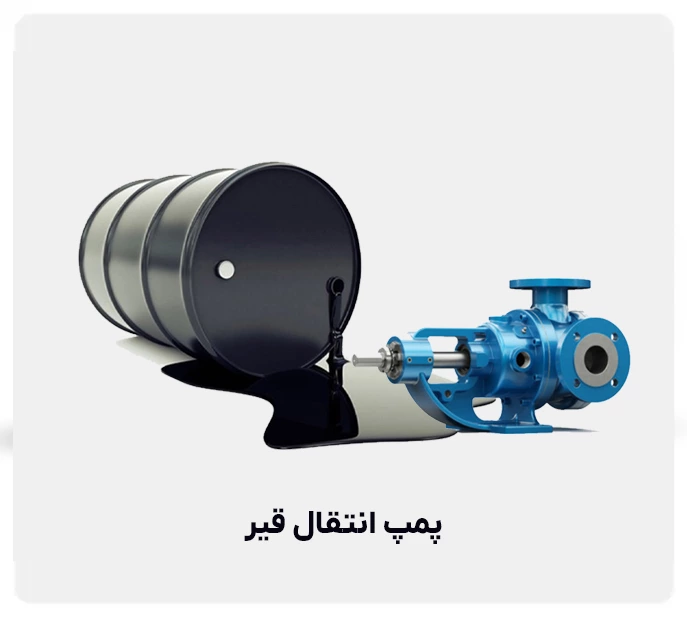

نوع پمپ مناسب پمپاژ قیر
بدون شک برای انتقال و پمپاژ قیر نیاز به پمپ دنده ای است. به صورت کلی میتوان بیان کرد پمپ های دندهای برای انتقال مواد با غلظت بیشتر از آب استفاده میشود. پمپ های دنده ای در صنایع مختلف برای پمپاژ نفت، گازوئیل، روغن، عسل، ملاس، خمیر، چسب، رنگ و رزین مورد استفاده قرار میگیرد.
پمپ های دنده داخلی و پمپهای دنده خارجی دو دسته کلی از پمپ های دنده ای است. در ادامه تصویر شماتیک و واقعی از دو مدل پمپ دنده داخلی و خارجی نشان داده شده است. سپس در تصویر بعد یک نمونه صنعتی پمپ دنده ای متصل به الکتروموتور سه فاز شاسی و کوپلینگ شده، نشان داده شده است. در این مقاله از کالا صنعتی به بررسی پمپ انتقال قیر پرداخته میشود. در کنار آن نحوه انتخاب الکتروموتور براساس هد و دبی ماکزیمم بررسی میشود. همچنین تصاویری از پمپهای انتقال قیر کوپله شده با الکتروموتور (الکتروپمپ انتقال قیر) ارائه میشود.
خرید پمپ های مناسب مواد غلیظ
لازم به ذکر است در فروشگاه اینترنتی کالا صنعتی برندهای پمپ دنده نظیر موارد زیر موجود است. برای خرید پمپ دندهای برای مواد غلیظ و همچنین الکتروموتور تک فاز و سه فاز می توانید با کارشناسان بخش فروش پمپ کالا صنعتی در ارتباط باشید.
قوانین کلی برای انتخاب دور الکتروموتور
معمولا دور پایین الکتروموتور برای مواد با دانسیته بیشتر انتخاب می گردید و برعکس برای غلظت پایین تر دور بیشتر استفاده میشود. ویسکوزیته بین 10-40 سرعت موتور 1000 دور را لازم دارد. در حالیکه اگر دانسیته به 30-150 افزایش یابد بهتر است از 750 دور استفاده شود. برای مواد غلیظ تر و همچنین هنگام استفاده از پمپهای استیل و برنجی نیاز به دور 200-500 دارند. قیر بسته به دمایی که دارد غلظت های مختلفی را تجربه می کند که یا با موتور 700 یا 900 دور بسته میشود.
پمپ دنده ای سری GF
اولین و پرکاربردترین پمپ برای انتقال قیر پمپهای ایران تولید و نقش جهان سری GF است. این نوع پمپ در سری پمپهای دنده خارجی قرار می گیرد و جنس بدنه آن چدنی است. دندههای پمپ قیر ایران تولید و نقش جهان از جنس فولاد آبکاری شده است. سایز ورودی و خروجی در پمپهای سری GF یکسان است. پمپ GF تک جداره است و زمانی مورد استفاده قرار می گیرد که قیر روان باشد و حین پمپاژ نیاز به گرم شدن نداشته باشد.
بررسی نکات مهم در نصب و راه اندازی پمپ قیر GF
نکات مهمی در هنگام نصب و راه اندازی پمپ سری GF که برای انتقال قیر استفاده می شود باید رعایت شود. در تصاویر بعد ابعاد پمپ GF مناسب برای پمپاژ قیر نشان داده شده است.
- دور و توان الکتروموتور یا الکتروگیربکس رد سری GF وابسته به غلظت مواد پمپاژ شده دارد که در ادامه جدول انتخاب نشان داده شده است.
- هنگام شاسی و کوپله کردن الکتروموتور و پمپ دنده ای GF باید در نظر داشت محورها هم مرکز باشند در غیر این صورت به مرور زمان موجب تخریب و آسیب رسیدن به پمپ و موتور میشود.
- اگر نیاز به نصب زانویی در خط انتقال پمپ است باید آن در فاصله 1 متری از خروجی نصب شود.
- با توجه به اینکه سیال هنگام پمپاژ از بین دو چرخدنده عبور میکند باید عاری از مواد سخت و جامد باشد زیرا که به پمپ آسیب میرسد.
- پیش از روشن شدن الکتروپمپ GF باید پر بودن پمپ توسط قیر اطمینان حاصل کرد که پمپ خشک کار نکند.
- برای عدم ایجاد هزینه های اضافی زیاد باید هر چند وقت به صورت دورهای بوش ها پمپ دنده ای GF بازدید شود و اگر لقی ایجاد شده بیشتر از 0.5 میلیمتر باشد باید تعویض شود. در اصل زمان تعویض بوش ها بستگی به دمای کارکرد و نوع سیال دارد.
- در ورودی پمپ بهتر است از سوپاپ یا حتی شیر یک طرفه شود.
- تا حدی که ممکن است و غلظت سیال اجازه می دهد باید از الکتروموتور با دور بالاتر استفاده شود زیرا که با افزایش دور الکتروموتور قیمت آن به شکل قابل توجهی کاهش مییابد.
الکتروموتور مناسب پمپ قیر GF
برای انتخاب الکترموتور مناسب برای پمپ GF و سایز دهانه خروج/ورود پمپ براساس تصویر بعد (کاتالوگ) نشان داده شده است. بر اساس شکل بعد، اگر نیاز به بیشینه هد 20 متر و بیشینه دبی حدود 12 متر مکعب بر ساعت باشد نیاز است الکتروموتور 2.2 کیلووات 900 دور با پمپ GF5 کوپل شود. به عنوان مثال دیگر اگر برای پمپاژ و انتقال قیر نیاز به بیشینه هد 40 متر (4 بار) و ماکزیمم دبی حدود 27 متر مکعب بر ساعت باشد نیاز است الکتروموتور 5.5 کیلووات 700 دور با پمپ GF8 کوپل شود.
پمپ دنده ای سری VGF
یکی دیگر از پمپ های مناسب برای انتقال و پمپاژ قیر پمپ های ایران تولید و نقش جهان سری VGF است. این نوع پمپ در سری پمپهای دنده خارجی قرار می گیرد و جنس بدنه آن چدنی است و دندههای پمپ قیر ایران تولید و نقش جهان از جنس فولاد آبکاری شده است. مشابه سری GF، سایز ورودی و خروجی در پمپهای سری VGF نیز یکسان است. برخلاف پمپ GF که تک جداره است بود، سری VGF دو جداره است و زمانی مورد استفاده قرار می گیرد که قیر روان نیست و نیاز است حین پمپاژ سیالی داغ مثل روغن داغ از جدار میانی عبور کند.
بررسی نکات مهم در نصب و راه اندازی پمپ قیر VGF
لازم به توضیح است نکات مهمی باید حین انتخاب، نصب و راه اندازی پمپ سری VGF تحت نظر قرار بگیرد. در تصاویر بعد ابعاد پمپهای سری VGF و نحوه انتخاب الکتروموتور مناسب برای پمپاژ قیر نشان داده شده است.
- توان الکتروموتور یا گیربکس صنعتی پمپ قیر و دور آن وابسته به غلظت مواد پمپاژ و سیال شده است.
- یکی از نکات مهم بالانس و هم مرکز کردن دقیق محور پمپ VGF و الکتروموتور هنگام شاسی و کوپله کردن است. عدم رعایت نکات شاسی و کوپله کردن موجب ایجاد ارتعاش و کاهش عمر پمپ و الکتروموتور میشود. همچنین پمپ و الکتروموتور از گارانتی خارج میشوند.
- چنانچه نیاز به نصب هرگونه تبدیل یا زانویی در خروجی از پمپ انتقال قیر است باید در فاصله 1 متری نصب شود تا از ایجاد ضربه و آسیب به پمپ و موتور جلوگیری شود.
- قیر به عنوان سیال پمپاژ شده توسط پمپ VGF باید عاری از مواد جامد و سخت باشد تا از آسیب به پمپ جلوگیری شود.
- قبل از روشن کردن پمپ VGF از پر بودن پمپ اطمینان شود تا پمپ خشک کار نکند که پمپ و موتور آسیب نبیند. خشک کار کردن باعث کاهش عمر پمپ میشود.
- مشابه پمپ GF، پمپ VGF و الکتروموتور متصل به آن نیز باید بازدید دوره ای شود تا موجب کاهش هزینه های تعمیر و نگه داری شود.
با توجه به اینکه قیمت الکترموتور با دور آن رابطه معکوس دارد، تا حد ممکن باید موتور با دور بالاتر انتخاب شود تا قیمت کاهش یابد. انتخاب دور و توان الکتروموتور باید براساس استاندارد کاتالوگ انتخاب شود.
الکتروموتور مناسب پمپ قیر VGF
براساس کاتالوگ انتخاب پمپ و الکتروموتور، اگر نیاز به بیشینه هد 40 متر و بیشینه دبی حدود 7 متر مکعب بر ساعت باشد نیاز است الکتروموتور 2.2 کیلووات 400 دور با پمپ VGF6 کوپل شود. یا اگر نیاز برای پمپاژ و انتقال قیر نیاز به بیشینه هد 20 متر (2 بار) و ماکزیمم دبی حدود 45 متر مکعب بر ساعت باشد نیاز است الکتروموتور 11 کیلووات 400 دور با پمپ VGF10 کوپل شود.
پمپ دنده ای سری KVGF
پمپهای دوجداره ایران تولید و نقش جهان سری KVGF دو جداره چدنی است که برای انتقال و پمپاژ قیر کورد استفاده قرار میگیرد. در جدار داخلی و در کنار چرخ دندهها سیال قیر و در جدار بیرونی روغن یا سیال داغ گردش می کند یا شرایط برای کاهش غلظت قیر فراهم شود. لازم به ذکر است این نوع از پمپهای قیر نیز دنده خارجی است.
نکات مهم برای انتخاب و نصب پمپ غلیظ کش KVGF
- دندههای پمپ قیر ایران تولید و نقش جهان سری KVGF از جنس فولاد آبکاری شده است. مشابه سایر پمپهای دنده ای، سایز ورود و خروج در پمپهای KVGF یکسان است. برای استفاده و انتخاب پمپ KVGF ایران تولید به نکات زیر توجه شود.
- برای کاهش آسیب به پمپ و موتور و دریافت بیشترین بازدهی، دور و توان موتور متصل به پمپ براساس استاندارد انتخاب شود. فرآیند شاسی و کوپلینگ موتور با پمپ قیر KVGF باید استاندارد انجام شود تا از هم مرکز بودن پمپ و موتور اطمینان حاصل شود.
- نصب اولین زانویی بعد از خروجی پمپ در مسیر انتقال باید در فاصله 1 متری باشد. قیر به عنوان سیال پمپاژ شده با پمپ KVGF باید عاری از مواد سخت و جامد باشد تا دندههای پمپ آسیب نبیند.
- بازدید دوره ای پمپ و موتور و شاسی موجب کاهش هزینهها و افزایش عمر سیستم میشود. قبل از روشن شدن پمپ از پرایم بودن آن اطمینان حاصل شود تا خشک کار نکند.
- تا حدی که ممکن است و غلظت سیال اجازه میدهد باید از الکتروموتور با دور بالاتر استفاده شود زیرا که با افزایش دور الکتروموتور قیمت آن به شکل قابل توجهی کاهش مییابد.
- مشابه سری GF و VGF میتوان برای KVGF هم براساس ماکزیمم هد و دبی الکتروموتور مناسب را انتخاب کرد. به عنوان مثال اگر نیاز به ماکزیمم هد 20 متر و بیشینه دبی حدود 71 متر مکعب بر ساعت باشد نیاز است الکتروموتورگربکس 18.5کیلووات 400 دور با پمپ KVGF15 کوپل شود. به عنوان مثال دیگر اگر برای پمپاژ و انتقال قیر نیاز به بیشینه هد 20 متر (2 بار) و ماکزیمم دبی حدود 15 متر مکعب بر ساعت باشد نیاز است الکتروموتور 5.5 کیلووات 700 دور با پمپ KVGF7 کوپل شود.
معرفی شرکت ایران تولید و نقش جهان (تولید کننده پمپ های GF، KVGF و VGF)
گروه صنعتی تولیدی ایران تولید به لطف کسب نیم قرن تجربه علمی توانسته در حیطه طراحی، ساخت و ارائه پمپهای دنده ای فعالیت داشته باشد. پمپهای دنده ای نظیر سری HF، SHF، BHF، WHF، GF، VGF، KVGF، VG و ... تنها گوشه ای از محصولات ایران تولید است. مجموعه ایران تولید محصولات خود را تحت 6 ماه گارانتی قرار داده است. با توجه به دانش فنی ارزشمند، تجهیزات سخت افزاری و نرم افزاری، تلاش بی بدیل متخصصین، محصولات مجموعه ایران تولید مورد استقبال و تشویق مصرف کنندگان قرار گرفته است.
این دلیلی است که مجموعه صنعتی ایران تولید نسلهای جدید پمپهای دندهای و غلیظ کش مختص به مواد سنگین را طراحی و تولید کند. علاوه بر آن مجموعه ایران تولید در زمینه تولید پمپ روغن داغ فعال است. شما می توانید محصولات ایران تولید را به صورت آنلاین از سایت کالا صنعتی تهیه کنید. مشابه ایران تولید، گروه تولیدی صنعتی نقش جهان واقع شده در اصفهان نیز توانسته در زمینه تولید پمپهای دنده ای (سری HF، SHF، BHF، WHF، GF، VGF، KVGF، VG و ...) پیشگام باشد.
فعالیت رسمی نقش جهان نیز نزدیک به یک دهه است. شما می توانید محصولات ایران تولید را به صورت آنلاین از سایت کالا صنعتی تهیه کنید. علاوه بر پمپهای دندهای مجموعه کالا صنعتی توانسته در زمینه تامین قطعات جانبی پمپ های دنده ای ایران تولید و قطعات جانبی پمپ های دنده ای نقش جهان پیشگام باشد. به لطف تامین انواع الکتروموتور ایرانی و خارجی، میتوانید الکتروپمپ دنده ای (الکتروموتور+پمپ دنده ای) به صورت شاسی شده و آماده را از فروشگاه کالا صنعتی تهیه کنید.
نکته بسیار مهم برای این نوع استفاده از پمپ قیر ایران تولید این است که عموماً برای هزینه کمتر پمپ GF را استفاده میکنند و پس از راه اندازی هر بار که قیر سفت شود با استفاده از ابزاری نظیر سر پیک زیر پمپ را گرم کرده و بعد از اینکه قیر روان شد، پمپ را روشن می کنند.
این کار باعث خواهد شد که در صورت گرم نشدن خوب قیر در درون پمپ، الکتروموتور آمپر کشیده و گاهاً حتی بسوزد. لذا استفاده از پمپ VGF به دلیل اینکه روغن داغ در اطراف پمپ حرکت کرده و مدام قیر روان را پمپ می کند، بسیار توصیه می شود.
