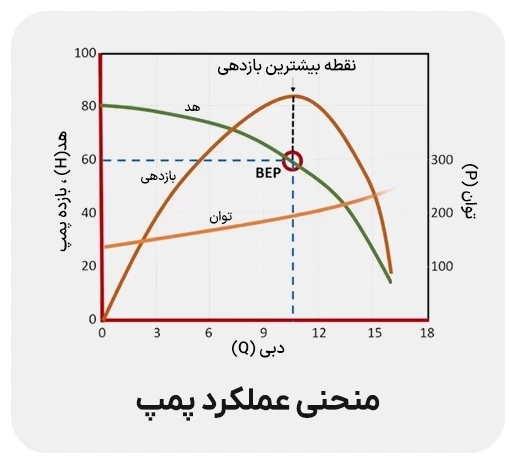

منحنی عملکرد پمپ، نموداری است که رابطه بین پارامترهای مختلف عملکرد پمپ مانند هد، دبی، توان و بازده را نشان می‌دهد. این منحنی‌ها ابزاری بسیار مهم برای مهندسان و طراحان سیستم‌های پمپاژ است و در فرآیند انتخاب پمپ مناسب، جلوگیری از مشکلات عملکردی و بهینه‌سازی مصرف انرژی نقش کلیدی دارند.
منحنی عملکرد پمپ توسط شرکت سازنده و در شرایط آزمایشگاهی ترسیم می‌شود. معمولا سیال مورد استفاده جهت تست، آب در دمای محیط می‌باشد. در صورتی که سیال پمپ شونده سیالی دیگر غیر از آب باشد باید با استفاده از ضرایب تصحیح، اصلاحات لازم برروی منحنی عملکرد انجام شود.
انواع منحنی‌های عملکرد پمپ
پمپ‌های سانتریفیوژ دارای چهار نوع منحنی عملکرد اصلی هستند که در ادامه هرکدام توضیح داده شده‌اند. همه چهار منحنی بر حسب دبی پمپ ترسیم می‌شوند.
- منحنی هد برحسب دبی
- منحنی توان برحسب دبی
- منحنی بازده برحسب دبی
- منحنی NPSH برحسب دبی
منحنی هد - دبی (H-Q)
مهم‌ترین منحنی عملکرد پمپ، منحنی هد-دبی است. این منحنی رابطه بین ارتفاع پمپاژ و حجم قابل پمپاژ را نشان می‌دهد. پمپ‌های سانتریفیوژ در هر دبی مشخص، قادرند سیال را تا ارتفاع مشخصی پمپاژ کنند. معمولا رابطه هد پمپ و دبی عکس یکدیگر می‌باشد یعنی با افزایش دبی، مقدار هد کاهش می‌یابد؛ البته در برخی از پمپ‌ها با افزایش دبی، در ابتدا کمی هد افزایش و سپس کاهش می‌یابد.
نکته مهم: شیب منحنی هد – دبی بسته به نوع طراحی پمپ می‌تواند متفاوت باشد که گاهی اوقات تغییرات هد به ازای دبی، زیاد است و شیب تند نزولی اتفاق می‌افتد و گاهی اوقات تغییرات هد به ازای دبی، کم است و شیب کند اتفاق می‌افتد.
شیب منحنی هد – دبی در انتخاب پمپ آتش‌نشانی اهمیت زیادی دارد. زمانی که حریق در یک ناحیه افزایش می‌یابد مقدار دبی آب لازم بیشتر شده و درنتیجه طبق نمودار مشخصه H-Q، نقطه عملکرد پمپ به سمت راست حرکت می‌کند. در صورتی که شیب منحنی تند باشد با افزایش دبی، افت هد شدیدی اتفاق افتاده و اطفا حریق با مشکل مواجه خواهد شد. بنابراین در بوستر پمپ آتش‌نشانی باید از پمپ‌هایی با منحنی عملکرد با شیب کند استفاده کرد.
منحنی توان - دبی (P-Q)
این منحنی، رابطه بین توان مصرفی پمپ و دبی را نشان می‌دهد. توان، مقدار انرژی الکتریکی است که پمپ برای انجام کار خود مصرف می‌کند و بر حسب کیلووات یا اسب بخار اندازه‌گیری می‌شود. میزان توان مصرفی پمپ با افزایش مقدار دبی پمپاژ افزایش می‌یابد.
منحنی بازده - دبی (η-Q)
این منحنی، رابطه بین بازده پمپ و دبی را نشان می‌دهد. بازده، نسبت بین توان خروجی (توان هیدرولیکی) به توان ورودی (توان الکتریکی) است و به صورت درصد بیان می‌شود. معمولا تا یک دبی مشخصی، با افزایش دبی بازدهی افزایش یافته و سپس روند کاهشی می‌شود. به عبارتی منحنی بازدهی پمپ دارای یک نقطه ماکزیمم به نام BEP است.
منحنی هد مکش مثبت خالص - دبی (NPSH-Q)
این منحنی، رابطه بین NPSH و دبی را نشان می‌دهد. NPSH، مقدار فشار مکش مورد نیاز برای جلوگیری از کاویتاسیون است و بر حسب متر یا فوت اندازه‌گیری می‌شود. در اکثر پمپ‌ها منحنی NPSH موردنیاز در محدوده مشخصی از دبی تقریبا ثابت است اما در دبی‌های زیاد شیب تندی گرفته و افزایش می‌یابد.
NPSHr یک پمپ به طراحی سازنده، جنس پروانه، کیفیت ریخته‌گری، ماشین‌کاری و دقت در ساخت قطعات پمپ بستگی دارد.
کاربرد منحنی‌های عملکرد پمپ در سیستم‌های پمپاژ
منحنی‌های عملکرد پمپ در سیستم‌های پمپاژ به دلایل مهمی توسط شرکت‌های سازنده ارائه می‌شوند؛ انتخاب پمپ، اصلی‌ترین دلیل است. همچنین برای دریافت بهترین عملکرد از پمپ لازم است تا از منحنی‌های عملکرد پمپ بکار گرفته شود.
انتخاب پمپ مناسب
با استفاده از منحنی‌های عملکرد پمپ، می‌توان پمپی را انتخاب کرد که با نیازهای سیستم پمپاژ مطابقت داشته باشد. به این منظور لازم است تا در ابتدا پمپ انتخابی مطابق با نیاز به هد و دبی باشد. سپس برای اطمینان از عملکرد صحیح پمپ از لحاظ عدم بروز کاویتاسیون، نقاط کاری در محدوده مجاز NPSH باشد. همچنین برای دریافت بهترین و بهینه‌ترین کارکرد از پمپ لازم است تا نقاط کاری پمپ در محدوده پربازده باشد.
جلوگیری از کاویتاسیون
کاویتاسیون، پدیده‌ای مخرب است که در آن حباب‌های بخار در سیال تشکیل می‌شوند و در مرور زمان با برخورد این حباب‌ها به بدنه و پروانه آسیب جدی به این اجزا وارد می‌شود. با استفاده از منحنی هد مکش خالص پمپ، می‌توان از وقوع کاویتاسیون در پمپ جلوگیری کرد.
در این نمودار، دو منحنی شامل NPSHa (موجود) و NPSHr (مورد نیاز) رسم می‌شود. برای جلوگیری از بروز کاویتاسیون لازم است پمپ در محدوده‌ای کار کند که NPSH موجود بیشتر از NPSH مورد نیاز باشد. در مورد هد مکش خالص پمپ در مقاله NPSH چیست می‌توانید بیشتر مطالعه کنید.
بهینه‌سازی مصرف انرژی
با استفاده از منحنی بازده، می‌توان محدوده‌ای از پارامترهای ورودی پمپ را پیدا کرد که در آن، بهترین عملکرد از لحاظ بازدهی را دارد. کارکرد پمپ در نقاط با بالاترین بازدهی مزایای زیادی از جمله؛ کاهش مصرف انرژی، کاهش هزینه‌های عملیاتی و افزایش طول عمر پمپ را در پی دارد.
نحوه خواندن منحنی‌های عملکرد پمپ و استفاده عملی از آنها
برای خواندن منحنی‌های پمپ، ابتدا باید محورهای نمودار را شناسایی کرد. محور افقی تمام نمودارها دبی (Q) و محور عمودی هد، توان، بازده و NPSH را نشان می‌دهد. سپس با استفاده از خطوط منحنی، می‌توان رابطه بین پارامترهای مختلف را مشاهده کرد.
برای استفاده عملی از منحنی‌ها، باید ابتدا نیازهای سیستم پمپاژ را تعیین کرد. سپس با رجوع به انواع منحنی پمپ، می‌توان پمپ مناسب را انتخاب کرد.
نکات مهم
در هنگام انتخاب پمپ، به منحنی‌های عملکرد آن توجه کنید و پمپی را انتخاب کنید که با نیازهای سیستم شما مطابقت داشته باشد.
برای جلوگیری از کاویتاسیون، NPSH موجود در سیستم را با NPSH مورد نیاز پمپ مقایسه کنید.
برای بهینه‌سازی مصرف انرژی، پمپ را در نقطه‌ای از عملکرد آن که بازده بالاتری دارد، به کار برید.
جمع‌بندی
برای شناسایی عملکرد پمپ‌های سانتریفیوژ پارامترهای اصلی آنها یعنی هد، توان، بازدهی و NPSH را بر حسب دبی‌های مختلف ارائه می‌کنند. منحنی‌های عملکرد پمپ، ابزاری بسیار مهم برای مهندسان و طراحان سیستم‌های پمپاژ می‌باشند. با استفاده از این منحنی‌ها، می‌توان پمپ مناسب را انتخاب کرد، از مشکلات عملکردی جلوگیری کرد و مصرف انرژی را بهینه‌سازی کرد. در این مقاله به معرفی چهار منحنی مشخصه پمپ و اهمیت آنها پرداخته شد.
انتخاب پمپ مناسب: منحنی عملکرد پمپ به مهندسان و تکنسین‌ها کمک می‌کند تا پمپ مناسب را برای کاربرد مورد نظر خود انتخاب کنند. با استفاده از این منحنی، می‌توان عملکرد پمپ را در شرایط مختلف (دبی و هد مورد نیاز) بررسی و پمپی را انتخاب کرد که بهترین بازدهی را در آن شرایط داشته باشد.
بررسی عملکرد پمپ: منحنی عملکرد پمپ اطلاعات دقیقی در مورد عملکرد پمپ در شرایط مختلف ارائه می‌دهد. با استفاده از این اطلاعات، می‌توان عملکرد پمپ را در طول زمان بررسی و در صورت نیاز، تنظیمات لازم را انجام داد.
جلوگیری از کاویتاسیون: کاویتاسیون یک پدیده مخرب است که می‌تواند به پمپ آسیب برساند. منحنی عملکرد پمپ می‌تواند به تعیین حداقل فشار مکش مورد نیاز (NPSH) برای جلوگیری از کاویتاسیون کمک کند.
بهینه‌سازی سیستم پمپاژ: با استفاده از منحنی عملکرد پمپ و اطلاعات مربوط به سیستم پمپاژ، می‌توان سیستم را بهینه کرد و از اتلاف انرژی جلوگیری کرد.
منحنی هد-دبی، که به عنوان مهم‌ترین منحنی عملکرد پمپ نیز شناخته می‌شود، نموداری است که رابطه بین دبی (نرخ جریان) و هد (ارتفاعی که پمپ می‌تواند سیال را بالا ببرد) را برای یک پمپ نشان می‌دهد. این منحنی توسط سازنده پمپ ارائه می‌شود و اطلاعات مهمی در مورد توانایی پمپاژ سیال توسط پمپ در شرایط مختلف ارائه می‌دهد.
منحنی‌های پمپ ابزاری مهم برای انتخاب پمپ هستند. با استفاده از منحنی هد-دبی، می‌توان عملکرد پمپ را در دبی و هد مورد نیاز برای سیستم تعیین کرد. به طور کلی، باید پمپی را انتخاب کنید که نقطه عملکرد آن (نقطه‌ای که دبی و هد مورد نیاز سیستم با منحنی پمپ تلاقی می‌کند) در محدوده راندمان بهینه پمپ باشد.
دبی و هد پمپ دو پارامتر اصلی هستند که عملکرد پمپ را مشخص می‌کنند. به طور کلی، با افزایش دبی، هد پمپ کاهش می‌یابد و بالعکس. این رابطه به صورت یک منحنی مشخص می‌شود که همان منحنی هد-دبی است.
کاویتاسیون یک پدیده مخرب است که می‌تواند به پمپ آسیب برساند. برای جلوگیری از کاویتاسیون، باید اطمینان حاصل شود که فشار مکش پمپ به اندازه کافی بالا است. هد مکش مثبت خالص (NPSH) یک پمپ در نقطه عملکرد باید از NPSH مورد نیاز پمپ که توسط شرکت سازنده ارائه می‌شود بیشتر باشد تا کاویتاسیون اتفاق نیوفتد. برای اطمینان از این کار باید از منحنی عملکرد NPSH-Q استفاده کرد.
