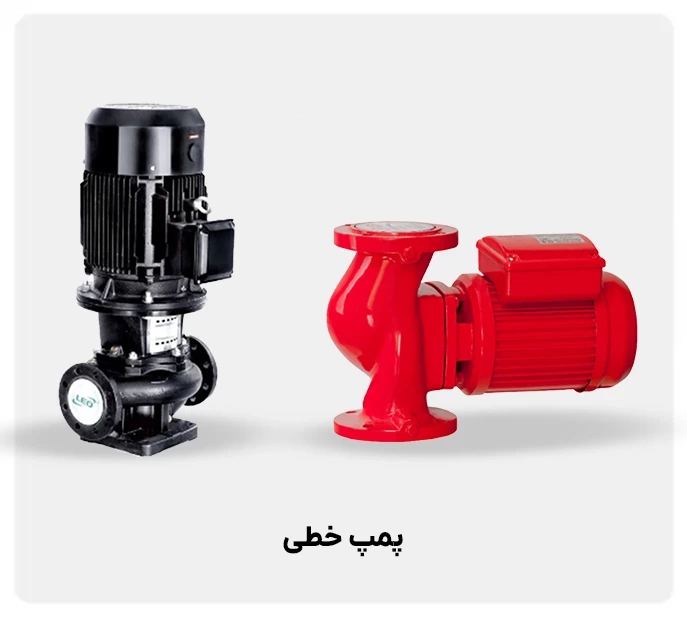

پمپ های خطی معمولا به شکل عمودی بوده و می توانند از نوع اتصال مستقیم و یا Frame-Mounted باشند. فلنج های ورودی و خروجی نسبت به هم در یک خط واقع بوده و در دو سمت مخالف پمپ قرار می گیرند.

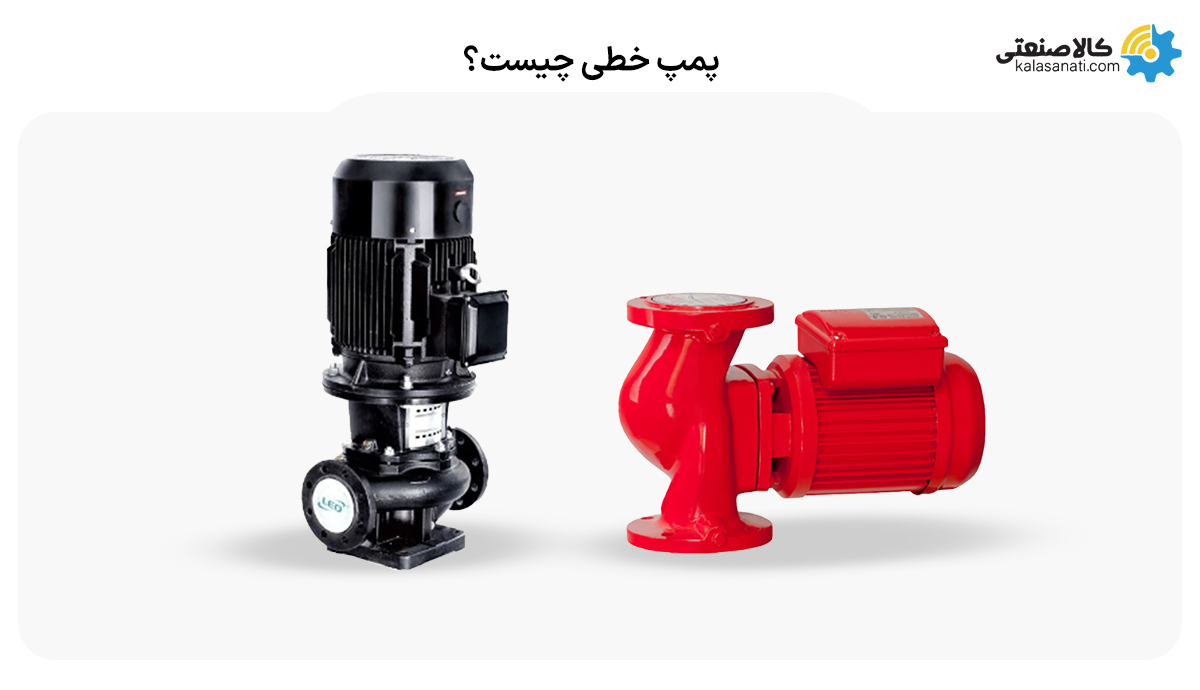

پمپ خطی چیست؟
پمپ خطی یکی از انواع پمپ سیرکولاتور است که در دسته پمپ سانتریفیوژ قرار می‌گیرد. به دلیل اینکه این نوع پمپ سیرکولاتور در مسیر لوله نصب می‌شود و دهانه ورودی و خروجی آن در یک راستا قرار دارند، به پمپ خطی شناخته می‌شود.
پمپ خطی به منظور به گردش درآوردن آب گرم و سرد در سیستم‌های گرمایش و سرمایش مرکزی و تهویه مطبوع کاربرد دارد و برخلاف پمپ سیرکولاتور زمینی نیاز به داشتن توانایی مکش اولیه ندارند و فقط آب را به گردش در می‌آورد. پمپ خطی در انواع تک سرعته یا چند سرعته و تک قلو و دو قلو طراحی‌شود.
مزایای پمپ خطی
برای پیکر بندی خطی در مقایسه با یک پمپ افقی با مکش انتهایی در اندازه ی مشابه، سه مزیت عمده قابل ذکر است.
- یک پمپ خطی نسبت به پمپ افقی با مکش انتهایی فضای کمتری در اندازه مشابه اشغال می کند. این موضوع زمانی اهمیت می یابد که نصب پمپ در فضای کوچکی از ساختمان یک کارخانه و یا روی کشتی یا سکوی دریایی مورد نظر باشد.
- ساده تر بودن لوله های ورودی و خروجی پمپ بر می گردد. چون در نوع خطی ،فلنج های ورودی و خروجی در یک خط قرارمی گیرند. این موضوع، ضرورت تغییر جهت پایپینگ را که باید برای پمپ با مکش انتهایی انجام شود، از بین برده و امکان حذف زانویی ها و سایر اتصالات را نیز فراهم می کند.
- در آخر نیز میتوان به این موضوع اشاره کرد که در پیکربندی خطی از نوع اتصال مستقیم در مقایسه با یک پمپ افقی از نوعFrame-mounted نیازی به انجام هم محورسازی میدانی نمی باشد، چون موتور و پمپ توسط Rabbet Fits با یکدیگر هم تراز شده اند.
معایب پمپ خطی
این نوع پیکربندی پمپ، با وجود مزایایی که بیان شد، دارای چندین اشکال عمده نیز می باشد.
- در چیدمان عمودی، تکیه گاه موتور به جای صفحه ی پایه، خود پمپ است، از این رو در اندازه های بزرگتر به یک تکیه گاه خارجی نیاز خواهد بود.
- این نوع طراحی ا زنقطه نظر ساختاری ذاتا دارای پایداری کمی می باشد، چون بارها وارده مثل پمپ های افقی از نوع Frame- mounted، از طریق شاسی به فونداسیون منتقل نمی شوند.
- شرایط مکش (NPSHr) نیز ممکن است به دلیل تغییر جهت های مختلفی که جریان باید در حین حرکت ازفلنج مکش به ورودی پروانه متحمل شود، به خوبی حالت پمپ با مکش انتهایی نباشد.
- مورد آخر نیز این است که نشتی صورت گرفته از پکینگ یا مکانیکال سیل به بخش جمع آوری که در آنجا بتواند توسط لوله کشی به یک سیستم پساب منتقل شود (مثل پمپ های افقی)، نرفته و در عوض ممکن است در ناحیه ی محفظه ی نشت بندی تجمع کند.
اگرچه این مقدار نشتی می تواند از آن جا به بیرون تخلیه شود، ولی احتمال می رود با ایجاد خوردگی به پمپ یا تکیه گاه موتور نیز آسیب وارد کند. برای دریافت مشخصات فنی و خرید پمپ آب کشاورزی با کارشناسان کالا صنعتی در تماس باشید.
1-اول اینکه یک پمپ خطی نسبت به پمپ افقی با مکش انتهایی فضای کمتری در اندازه مشابه اشغال می کند. .............
2-به ساده تر بودن لوله های ورودی و خروجی پمپ بر می گردد، چون در نوع خطی ،فلنج های ورودی و خروجی در یک خط قرارمی گیرند..........
3-نشتی صورت گرفته از پکینگ یا مکانیکال سیل به بخش جمع آوری که در آنجا بتواند توسط لوله کشی به یک سیستم پساب منتقل شود(مثل پمپ های افقی)، نرفته و در عوض ممکن است در ناحیه ی محفظه ی نشت بندی تجمع کند. اگر چه این مقدار نشتی می تواند ا زآن جا به بیرون تخلیه شود، ولی احتمال می رود با ایجاد خوردگی به پمپ یا تکیه گاه موتور نیز آسیب وارد کند.
