تابلو کنترل اینورتر

عملکرد تابلو کنترل درایو

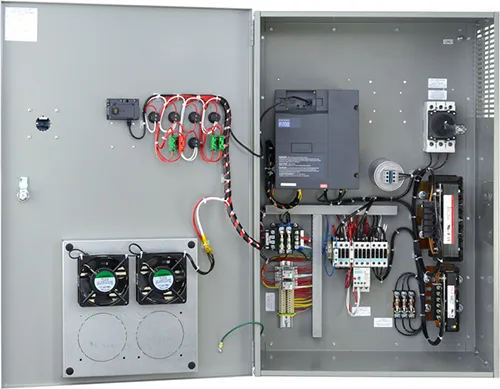

تابلوی کنترل درایو فرکانس متغیر (یا تابلوی VFD یا تابلوی کنترل الکتریکی AC درایو) که تشکیل شده از VFD داخل تابلو با کنترل خارجی، تجهیزات محافظ، نمایشگر و سایر وسایل الکتریکی، یک سیستم مبدل فرکانس برای کنترل موتور سه فاز AC (از جمله فن و پمپ ها) در سرعت متغیر برای صرفه جویی در انرژی است.

گاهی اوقات فضای کار شما دارای گرد و غبار، کثیفی، خیس یا مرطوب، خورنده یا گرم است. در اینجور محیط‌ های خشن، نمی‌توانید اینورتر خود را در معرض محیط قرار دهید. شما به یک تابلو کنترل اینورتر نیاز دارید؛ محفظه ای که از VFD و سایر اجزای الکتریکی محافظت می کند. به طور کلی تابلو فرمان اینورترها، دارای درجه حفاظتی IP20، IP21، IP30 هستند و برخی از پانل ها ممکن است به IP64، IP65 و حتی IP66 برسند که در محیط هایی با کاربری ضد آب یا هوا مورد استفاده قرار می گیرند.

اینورتر یک جزء اختصاصی از تابلوی کنترل الکتریکی است، مبنا فرکانس تابلو و ویژگی های اصلی آن به پیکربندی اینورتر داخلی و سایر اجزا بستگی دارد. تابلو های اینورتر با توجه به عملکردها و کاربردهای مختلف آنها متفاوت اند، به طوری که نیاز به ساخت سفارشی بر اساس محیط کار مشخص دارد، مانند تابلو های تامین آب ثابت (تابلوی کنترل یک یا چند پمپ و غیره)، تابلوهای کنترل پله برقی، تابلوهای پمپ گردش تهویه مطبوع مرکزی و تابلو های کنترل فن.

چرا از تابلو های اینورتر استفاده می کنیم؟

سوئیچینگ برق و حفاظت

تابلو ‌های اینورتر معمولاً با یک قطع کننده مدار طراحی می‌شوند که به منبع تغذیه خط ورودی برای روشن/خاموش کردن تابلو وصل می‌شوند و در هنگام اتصال کوتاه یا اضافه بار در مدارها و درایوهای سرعت متغیر محافظت می‌کنند. علاوه بر این، تابلو های اینورتر می توانند برق را قطع کنند تا از ایمنی اپراتور در طول تعمیر و نگهداری موتور اطمینان حاصل شود.

قابلیت تنظیم سرعت

یک پتانسیومتر کنترل فرکانس بر روی درب تابلوی اینورتر نصب شده است تا سیگنال های فرمان را طبق مقداری که توسط اپراتور تعیین شده به موتور منتقل کند. تابلو اینورتر دارای عملکرد سوئیچینگ شبکه برای اطمینان از ادامه عملکرد سیستم در صورت خرابی درایو است.

کنترل دیداری

پنل اینورتر دارای صفحه نمایش و پنل عملکرد در بدنه جلویی است که به قطعات الکتریکی داخل تابلو کنترل متصل می شود. این قضیه باعث می شود وضعیت عملیاتی تابلو را به صورت بصری نمایش دهد و برای کنترل اپراتور موتور در عملیات میدانی واقعی مناسب باشد.

حفاظت از امنیت

قرار دادن درایو، تمام اجزای الکتریکی دیگر در داخل تابلو اینورتر را یکپارچه کرده، بنابراین تاثیر محیط خارجی بر اجزای الکتریکی را کاهش می دهد و از سطح ایمنی اپراتور مانند کاهش میزان خطر شوک اطمینان حاصل می کند، بنابراین عملکرد حفاظتی ایمنی بهتری دارد.

اجزا داخل یک تابلو کنترل اینورتر

اجزای زیادی وجود دارد که می توانید داخل یک تابلو کنترل اینورتر قرار دهید. در اینجا چند نمونه از آنچه ممکن است پیدا کنید آورده شده است:

• اینورتر

جزء اصلی تابلو کنترل موتور. VFD ها در ولتاژ، اسب بخار (توان)، آمپر بار کامل (FLA) و سایر مشخصات متفاوت است. گاهی اوقات ممکن است اینورتر های اضافی نصب شده (که در صورت خرابی اینورتر اصلی استفاده می شوند) پیدا کنید.

• راکتورهای خطی - 3٪ یا 5٪ برای کاهش اعوجاج هارمونیک

شماتیک راکتور خطی و اینورتر

• فیلترهای هارمونیک - روشی موثرتر برای کاهش اعوجاج هارمونیک

انواع فیلتر هارمونیک

• کلید های محافظ - مدار الکتریکی را از اضافه بار یا اتصال کوتاه محافظت می کند.

یک کلید محافظ

• Bypass - حتی اگر اینورتر از کار بیفتد، سیستم را فعال نگه می دارد.
• PLC - کنترل کننده منطقی قابل برنامه ریزی - برای عملیات پیشرفته تر
• مودم - برای اهداف ارتباطی
• AC یا سایر واحدهای خنک کننده - بسته به محیط اطراف، تابلو را در دمای مشخصی نگه می دارد.

• Soft-Starter - موتور را به آرامی اما بدون کنترل سرعت راه اندازی می کند.
• محافظ برق - از سیستم در برابر افزایش ولتاژ محافظت می کند.
• رله اضافه بار (بیمتال) - گزینه ای برای خاموش کردن چندین موتور از یک اینورتر که معمولاً در کاربرد های فن استفاده می شود.
• بخاری ضد تراکم (موجود در پانل های NEMA 3R) - تجمع شبنم در داخل پانل VFD را از بین می برد.
• کلید استارتر موتور (حرارتی) - برای راه اندازی موتورها در سراسر خط

رتبه بندی NEMA

محفظه یک تابلو کنترل برای سطوح مختلف مقاومت درجه بندی شده است. این استاندارد توسط انجمن ملی تولیدکنندگان برق (NEMA) ایجاد شده است. در زیر برخی از رتبه بندی های متداول محوطه آورده شده است:

• NEMA 1 - مصارف عمومی، برای استفاده در داخل ساختمان
• NEMA 3R - مقاوم در برابر آب و هوا، برای استفاده در فضای باز
• NEMA 4 - محافظت در برابر ریزش خاک، باران، برف، گرد و غبار وزش باد، پاشیدن آب
• NEMA 4X - محافظت در برابر ریزش خاک، باران، برف، برف، گرد و غبار وزش باد، پاشیدن آب همچنین در برابر خوردگی مقاوم است.
