درایو آسانسور که با نام اینورتر آسانسور نیز شناخته میشود، دستگاهی الکترونیکی است که با تنظیم ولتاژ و فرکانس ورودی به موتور آسانسور، سرعت چرخش خروجی آن را تنظیم میکند. مهمترین وظایف درایو آسانسور عبارتاند از:
- کنترل سرعت حرکت آسانسور: اینورتر آسانسور با تنظیم ولتاژ و فرکانس موتور، سرعت حرکت کابین آسانسور را بهصورت دقیق کنترل میکند.
- ایجاد حرکت نرم و بدون لرزش: با کنترل دور و گشتاور خروجی موتور، حرکت کابین بهصورت نرم و بدون لرزش و تکان خواهد بود.
- کاهش مصرف انرژی: یکی دیگر از وظایف درایو آسانسور، کنترل جریان هجومی موتور در هنگام راهاندازی است. این قابلیت میزان مصرف برق و هزینههای مربوط به آن را تا حد زیادی کاهش میدهد.
- افزایش ایمنی: اینورتر آسانسور با قابلیت هایی مانند ترمزگیری اضطراری، کنترل اضافه بار و اضافه جریان، کنترل حرارت و … ایمنی استفاده از آسانسور و طول عمر تجهیزات مرتبط با آن را افزایش میدهد.
با توجه به تنوع بالای اینورتر صنعتی و کاربردهای آن، انتخاب اینورتر آسانسور کمی دشوار به نظر میرسد. به همین علت در این مقاله به معرفی بهترین درایو آسانسور و برندهای تولیدکننده آنها میپردازیم؛ اما پیش از آن، بهتر است تفاوتهای درایو آسانسور با سایر اینورترهای صنعتی را درک کنیم.
تفاوت درایو آسانسور و اینورترهای معمولی
سیستم کنترل اینورترهای صنعتی به دو نوع تقسیم میشود:
- سیستم کنترل حلقه باز
- سیستم کنترل حلقه بسته
در سیستم کنترل حلقه باز (Open Loop)، خروجی سیستم به طور مستقیم بر ورودی سیستم تأثیر نمیگذارد. به عبارت دیگر، سیستم بدون درنظرگرفتن خروجی، به کار خود ادامه میدهد. اما در سیستم کنترل حلقه بسته (Closed Loop)، خروجی سیستم به طور مداوم اندازه گیری شده و برای تنظیم ورودی سیستم استفاده میشود. به عبارت دیگر، سیستم باتوجه به خروجی به طور خودکار تنظیم میشود.
درایو آسانسور معمولاً از سیستم کنترل حلقه بسته استفاده میکند تا امکان تنظیم دقیق سرعت و ترازکردن دقیق کابین با طبقات ساختمان را فراهم نماید. بهطورکلی درایوهای آسانسور را به دو دسته تقسیم میکنند:
درایو اختصاصی آسانسور: برخی از شرکتها مانند اینورتر اینوت یک مدل از محصولات خود را بهصورت اختصاصی برای کاربرد آسانسور طراحی و تولید میکنند. این نوع اینورتر معمولاً قیمت بالاتری نسبت به محصولات مشابه دارد.
درایو آسانسور با کارت ماژولار: دیگر شرکتها، درایوهای خود را بهصورت عادی و برای استفاده در کاربردهای مختلف طراحی میکنند؛ اما با اضافه کردن یک کارت ماژولار سخت افزاری، می توان این اینورترها را برای آسانسور نیز استفاده کرد.
در ادامه بهترین برندهای درایو آسانسور و برخی از مشخصات فنی آنها را بیان میکنیم؛ با ما همراه باشید.
بهترین برندهای درایو آسانسور
بهترین برندهای درایو آسانسور عبارت اند از:
![بهترین برندهای اینورتر آسانسور](/Portals/0/Modules/Hypermedia/Editor/11192220240528_www.kalasanati.com_top_elevator_drive_brands-min.webp)
- اینورتر اینوت سری GD200L

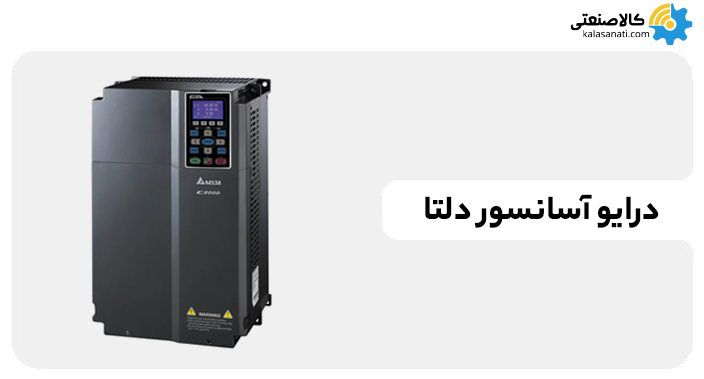

- اینورتر دلتا سری DELTA C2000 به همراه کارت ماژولار
- اینورتر تتا سری MA510 و MA610 به همراه کارت ماژولار

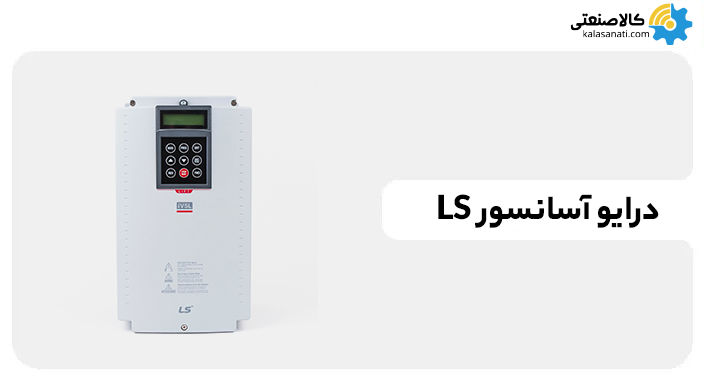

- اینورتر LS سری iS7 به همراه کارت ماژولار
- اینورتر پرتو صنعت سری LX

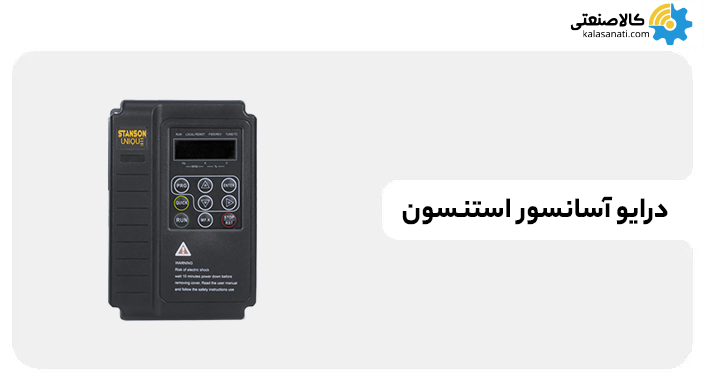

- اینورتر استنسون سری G1100 به همراه کارت ماژولار PG
علاوه بر برندهای فوق میتوان از اینورترهای اروپایی نیز برای درایو آسانسور استفاده کرد. اما باتوجه به قیمت بالای این اینورترها و کارتهای ماژولار آنها، استفاده از این درایوها صرفه اقتصادی ندارد.
- اینورتر ABB
- اینورتر دانفوس
- اینورتر اشنایدر
در ادامه مشخصات فنی برخی از محبوبترین اینورترهای گفته شده را بیان میکنیم.

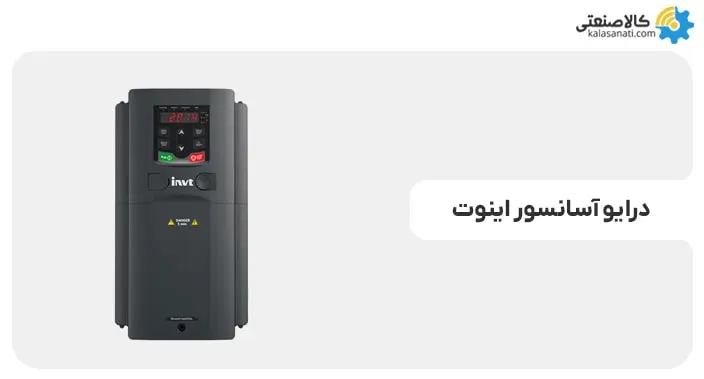

درایو آسانسور اینوت
![اینورتر آسانسور اینوت](/Portals/0/Modules/Hypermedia/Editor/11211720240528_www.kalasanati.com_invt_elevator_drive-min.webp)
عملکرد |
|
مشخصات |
ورودی |
ولتاژ ورودی (V) |
سه فاز جریان متناوب 220-240 ولت |
سه فاز جریان متناوب 380-440 ولت |
سه فاز جریان متناوب 520-690 ولت |
جریان ورودی (A) |
با توجه به جریان نامی |
فرکانس ورودی (Hz) |
50 تا 60 هرتز |
مقدار مجاز: 47 تا 63 هرتز |
خروجی |
ولتاژ خروجی |
0 تا ولتاژ ورودی |
جریان خروجی |
با توجه به جریان نامی |
توان خروجی |
با توجه به ظرفیت نامی |
فرکانس خروجی |
0 تا 400 هرتز |
مشخصات فنی کنترل |
مد کنترلی |
SVPWM | SVC | کنترل خطی حلقه بسته |
نوع موتور |
موتورهای القایی آسنکرون |
نسبت سرعت |
در موتورهای آسنکرون 1:100 (SVC) |
دقت کنترل سرعت |
+- 0.2 درصد (کنترل خطی بدون سنسور) |
نوسان سرعت |
+- 0.3 درصد (کنترل خطی بدون سنسور) |
پاسخ دینامیکی گشتاور |
<20 میلی ثانیه (کنترل خطی بدون سنسور) |
دقت کنترل گشتاور |
10 درصد (کنترل خطی بدون سنسور) |
گشتاور راه اندازی |
موتور آسنکرون: 0.5 هرتز / 150% (SVC) |
مشخصات دیگر |
دمای کاری |
-10 تا +50 درجه سانتی گراد |
سوئیچ ترمز |
ترمز داخلی برای اینورترهای زیر 30 کیلووات سه فاز 380 ولت (شامل 30 کیلووات نیز می شود.) |
ترمز داخلی برای اینورترهای زیر 15 کیلووات سه فاز 220 ولت (شامل 15 کیلووات نیز می شود.) |
ترمز خارجی برای سایر اینورترها |
درجه حفاظتی |
IP20 |
سیستم خنک سازی |
خنک سازی با هوا |

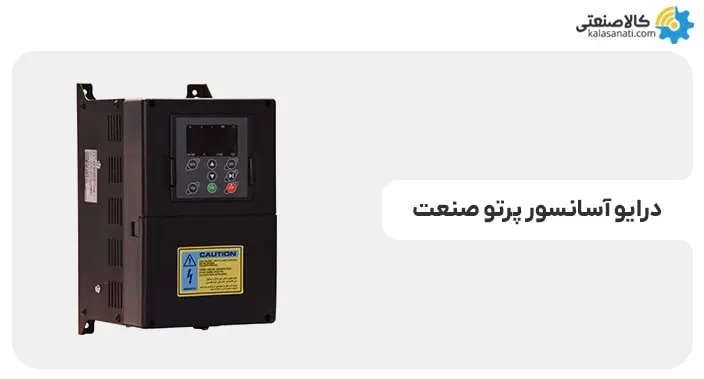

درایو آسانسور پرتو صنعت
![اینورتر آسانسور پرتو صنعت](/Portals/0/Modules/Hypermedia/Editor/11221420240528_www.kalasanati.com_partosanat_elevator_drive-min.webp)
اینورتر پرتو صنعت سری LX بهصورت اختصاصی برای آسانسورها و پلهبرقی طراحی شده است. این درایوها بهصورت Open Loop و Closed Loop قابلاستفاده هستند. این درایوها برای آسانسورهایی تا سرعت 2 متر بر ثانیه مناسب است و مشخصات آن به شرح زیر است:
- ولتاژ ورودی: 380 ولت (+-15%)
- فرکانس ورودی: 36 تا 47 هرتز
- ولتاژ خروجی: صفر تا ولتاژ نامی ورودی
- فرکانس خروجی: 0 تا 400 هرتز
- دارای سوئیچ ترمز داخلی تا 15 کیلووات
- امکان تغذیه با ولتاژ DC و باطری 60 ولت جهت سیستم نجات اضطراری در توانهای 15، 11 و 7.5 کیلووات
