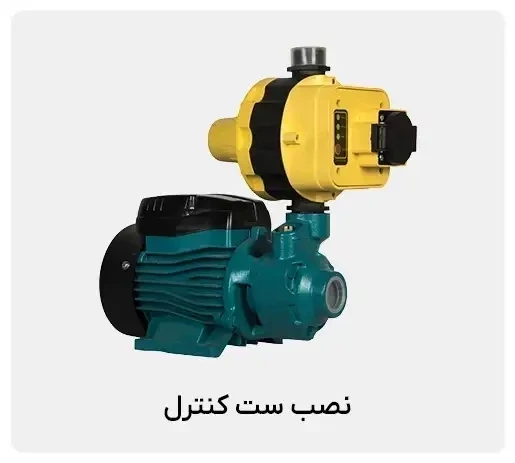

نحوه نصب ست کنترل روی پمپ

نحوه نصب ست کنترل روی پمپ

14 تیر 1403

بسیاری از وسایل برقی و مکانیکی نیاز به نصب دارند و باید مطابق با مراحلی که برای نصب آنها تعریف شده است، کار را انجام داد. یکی از تجهیزات جانبی پمپ دستگاهی به نام ست کنترل است. می دانیم که پمپ آب خانگی به تنهایی قادر به کنترل روشن و خاموش شدن ندارد و زمانی که به برق متصل باشد بصورت یکسره کار می کند. برای جلوگیری از کارکرد مداوم پمپ آب و کنترل قطع و وصل پمپ آب و به نوعی اتومات کردن پمپ، از ست کنترل استفاده می شود. اما برای استفاده درست از ست کنترل لازم است نصب آن روی پمپ به درستی انجام گیرد. برای نصب ست کنترل روی پمپ بایستی مراحلی را انجام داد و نکاتی را رعایت کرد که در این مقاله کالاصنعتی به آنها پرداخته خواهد شد.

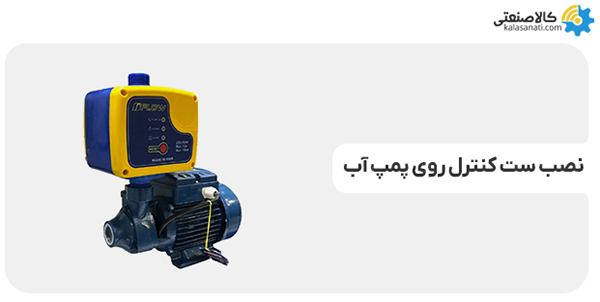

نصب ست کنترل روی پمپ آب

مقدمات نصب ست کنترل روی پمپ آب

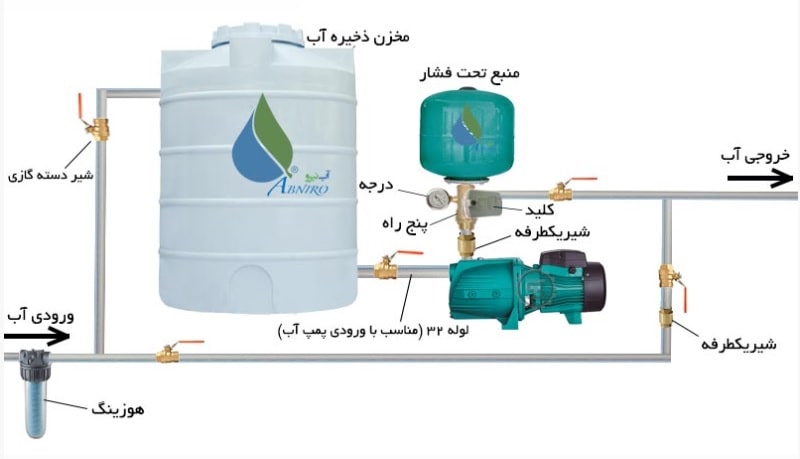

در سیستم پمپاژ آب ساختمان ها، علاوه بر دستگاه پمپ آب تجهیزات دیگری نیز استفاده می شود. همانطور که در مقاله نصب پمپ آب خانگی توضیح داده شد، از لحاظ اصولی نصب پمپ آب باید به همراه مخزن ذخیره آب باشد تا فشار سایر واحدها افت پیدا نکند، اما با این حال در برخی ساختمان های کوچک 1 و 2 واحدی برخی افراد پمپ آب را به تنهایی بدون مخزن نصب می کنند. نصب ست کنترل روی پمپ در هر دو این حالت ها انجام می شود. در حالتی که پمپ به همراه مخزن ذخیره نصب می شود، ورودی پمپ به مخزن ذخیره متصل و ست کنترل روی پمپ در خروجی پمپ نصب می شود. در حالتی هم که پمپ بدون مخزن استفاده می شود، ست کنترل به خروجی پمپ متصل و روی آن سوار می شود. برای دریافت مشخصات فنی و خرید پمپ آب کشاورزی با کارشناسان فروش در تماس باشید.

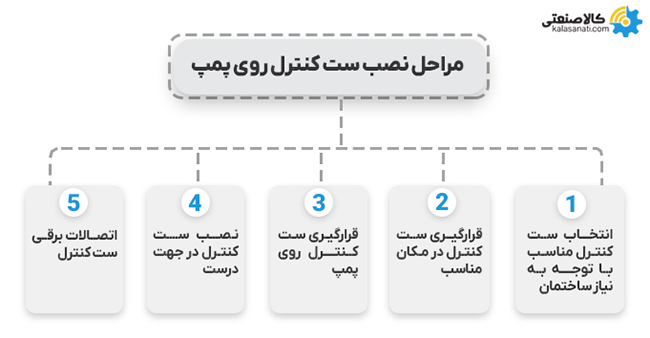

مراحل نصب ست کنترل روی پمپ

همانطور که در قسمت مقدمه نیز گفته شد، نصب ست کنترل به منظور اتومات کردن و کنترل خاموش و روشن شدن پمپ آب متناسب با نیاز و باز و بسته شدن شیرآلات خروجی آب استفاده می شود. همچنین مزیتی که نصب ست کنترل روی پمپ دارد این است که از استهلاک و خرابی پمپ در مدت زمان کوتاه جلوگیری کرده و طول عمر پمپ آب را افزایش می دهد و البته در مصرف برق نیز صرفه جوبی می شود. در ادامه نحوه نصب ست کنترل بصورت مرحله به مرحله آورده شده است:

نحوه نصب ست کنترل روی پمپ

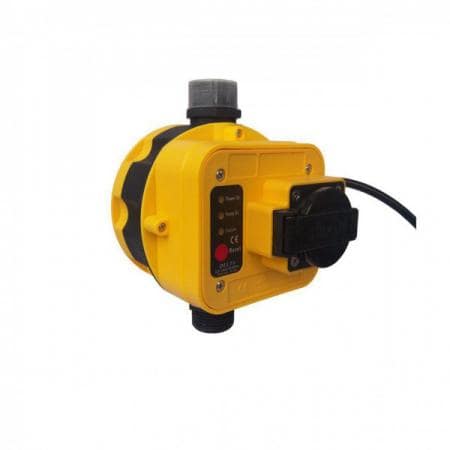

انتخاب ست کنترل مناسب با توجه به نیاز ساختمان

ست کنترل نیز مانند سایر تجهیزات جانبی پمپ باید متناسب با نیاز ساختمان انتخاب شود. همانطور که در مقاله ست کنترل چیست، بیان شد ست کنترل به سه نوع کلی تقسیم می شوند که دو نوع هیدروماتیک و هیدروتانک آن پر استفاده تر است. همچنین هر کدام از این نوع ست کنترل ها برای ساختمان ها با تعداد طبقات و واحدهای مشخصی می توانند جوابگو باشند.

قرارگیری ست کنترل در مکان مناسب

نصب پمپ آب می تواند در مکان های مختلفی صورت گیرد؛ داخل زیرزمین، پارکینگ، پشت بام و حتی داخل واحد. ست کنترل نیز که باید روی پمپ نصب شود بنابراین در همین موقعیت ها نصب می شود. اما نکته ای که باید در نظر گرفت این است که چون در ست کنترل از برد الکترونیکی استفاده شده، باید به دور از رطوبت و خیسی و بارندگی قرار داشته باشد. بنابراین در صورت نصب آن در فضای باز باید سرپوشی برای آن تعبیه شود.

قرارگیری ست کنترل روی پمپ

ست کنترل درست بعد از پمپ و در خروجی آن نصب می شود. بعد از خروجی پمپ آب از لوله ای به طول 10-15 سانتی متر استفاده می شود و البته بهتر است بجای لوله از یک شیر یک طرفه بین خروجی پمپ و ست کنترل بهره برد. در محل رزوه های اتصال شیر یک طرفه به ست کنترل و پمپ باید به درستی تفلون پیچی شود تا از نشتی های بعدی جلوگیری کند.

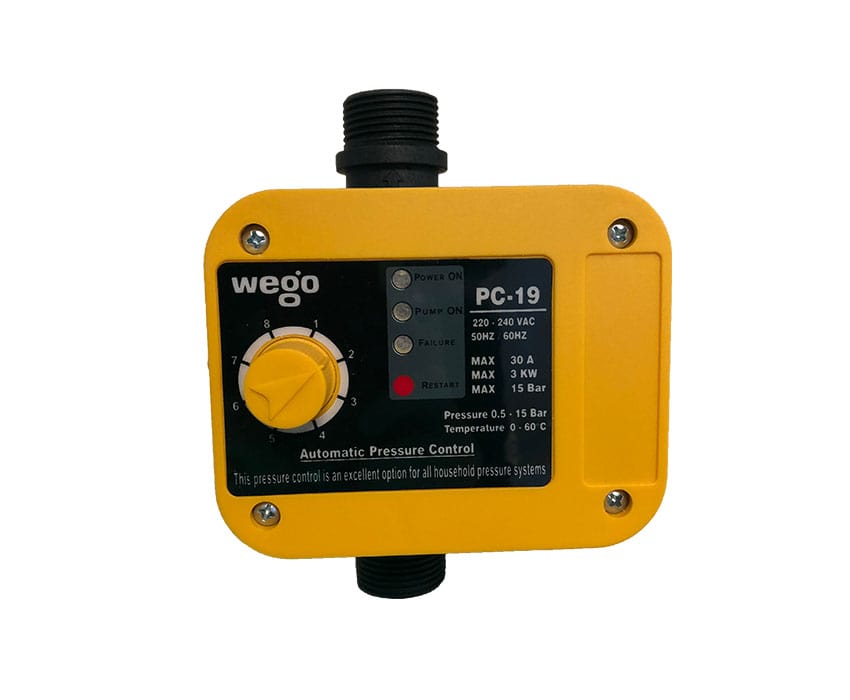

نصب ست کنترل در جهت درست

جهت نصب ست کنترل باید به گونه ای روی پمپ باشد که نوشته های روی پنل آن درست باشد و برعکس نباشد. همچنین باید توجه شود که ست کنترل حتما بصورت عمودی روی پمپ و بالای آن نصب شود و برای عملکرد بدون مشکل و صحیح کنترل فشار آب، از نصب آن در زیر پمپ خودداری شود. البته برخی مدل های ست کنترل وجود دارند که قابلیت نصب بصورت افقی نیز دارند که در کاتالوگ شرکت سازنده توضیح داده می شود.

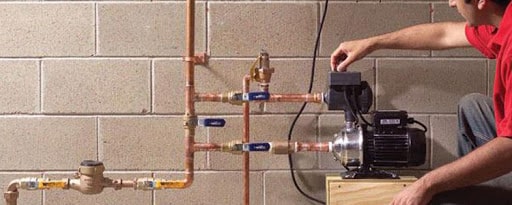

اتصالات برقی ست کنترل

بعد از اطمینان از نصب صحیح اتصالات ست کنترل نوبت به مرحله آخر یعنی وصل کردن دستگاه به برق می باشد. ست کنترل دارای دوشاخه برق است و روی بدنه آن یک پریز نیز وجود دارد که دوشاخ پمپ به پریز ست کنترل وصل می شود. در انتها نیز دوشاخ ست کنترل را به پریز برق زده و دستگاه آماده شروع به کار می باشد. بعد از اتمام کار نصب ست کنترل نوبت به تنظیم ست کنترل می رسد که در مقاله ای دیگر بطور کامل مراحل آن شرح داده شده است.

می توانید نصب ست کنترل روی پمپ آب را بطور خلاصه در ویدئوی زیر مشاهده کنید:

جمع بندی

نقش ست کنترل در سیستم پمپاژ آب خانگی، اتومات کردن پمپ و کنترل دفعات خاموش و روشن شدن آن متناسب با باز و بسته شدن شیرهای خروجی آب است. همان قدر که انتخاب بهترین و مناسب ترین ست کنترل برای ساختمان از اهمیت بالایی برخوردار است، اطلاع از نحوه نصب ست کنترل روی پمپ به طرز صحیح آن نیز مهم می باشد. در این مقاله به نحوه نصب ست کنترل روی پمپ و مراحل آن پرداخته شد. در صورتی که به قول معروف "آدم فنی و دست به آچاری هستید" می توانید با خواندن این مقاله و ویدئوی گذاشته شده نصب آن را خودتان انجام دهید، اما در غیر این صورت پیشنهاد می شود که نصب ست کنترل را به یک فرد خبره بسپارید.

اخبار مرتبط
نظرات

قوانین ارسال نظر

  • پیام هایی که حاوی تهمت یا افترا باشد منتشر نخواهد شد.
  • پیام هایی که به غیر از زبان فارسی یا غیر مرتبط با خبر باشد منتشر نخواهد شد.
  • با توجه به آن که امکان موافقت یا مخالفت با محتوای نظرات وجود دارد، معمولا نظراتی که محتوای مشابه دارند، انتشار نمی‌یابند بنابراین توصيه مي‌شود از مثبت و منفی استفاده کنید.
    • 0
    • 1
    دیدم ست کنترل را با یک لوله سی تا چهل سانتی از روی پمپ بالا تر نصب میکنن برای چیست ؟ آیا تاثیری دارد؟
    • ادمین سایت

      1403/08/19 15:28:50
      • 0
      • 1

      سلام مهدی عزیز، وقت شما بخیر

      معمولا بین خروجی پمپ و ست کنترل یک لوله به اندازه 10 تا 15 سانتی متر استفاده میشود. البته بهتر است بجای یک تیکه لوله از شیر یک طرفه استفاده کنید که از برگشت آب به سمت پمپ جلوگیری شود.

    • 0
    • 0
    سلام آقا اگه شب ها پمپ وست کنترل را از پریز بکشیم ایا به برد ست کنترل آسیب می‌رسد اگه فردا روشن کنیم یعنی هر شب اینکار بکنیم شب خاموش صبح روشن نیاز به محافظ نصب بشه
    • کاربر سایت

      1403/07/15 13:54:02
      • 0
      • 0

      سلام جناب خلف عزیز، وقت شما بخیر

      نیازی به قطع کردن برق پمپ و ست کنترل نیست اما به طور کلی مشکل خاصی نباید پیش بیاد در بعضی مواقع ممکن است ست کنترل از تنظیم خارج شود.

    • 0
    • 4
    با سلام وادب ..وقتی کولر روشن هست پمپ زیاد روشن و خاموش میشود ..پیچ تنظیم ست کنترل رو هم تا آخر سمت منفی بردم ولی باز مکررا روشن خاموش میشود آیا راهی هست؟ مثلا میشه از ست کنترل هیدرو تانک استفاده کرد ساختمان ما سه طبقه سه واحدی با سه کولر آبی هست باتشکر
    • کاربر سایت

      1403/04/06 10:33:22
      • 0
      • 3

      سلام آقای آرش عزیز، وقت شما بخیر

      ممکن است مشکل شما از تنظیم نبودن نباشد و به کل ست کنترل شما خراب است. دلایل زیادی می تواند خاموش و روشن شدن پمپ را سبب شود که در مقاله مذکور توضیح داده شده است. با این حال به یک تعمیرکار مراجعه کنید و در صورتی که قصد تعویض ست کنترل را دارید ترجیحا از یک برند معتبر خریداری کنید.

    • جواد

      1403/05/19 23:37:20
      • 0
      • 0

      سیستم تمام ست کنترل ها مثل همه مثل هیدر وغیر هیدرو ولی کولر روشنه یکسره کار می‌کنه تنها راهش اینه بالای کپلر یک منبع در حد بیست بزاری ووصل به مولر کنی

    • 0
    • 4
    با سلام و خسته نباشید. من از این ست کنترل برای ساختمان سه طبقه نصب کردم ولی طبقه سوم که اب رو باز میکنن پمپ کار نمیکنه یعنی ست کنترل فرمان نمیده. از طبقه پایین شیر اب باز میکنیم تا پمپ کار کنه به نظر شما با عوض کردن ست کنترل مشکل حل میشه؟
    • کاربر سایت

      1403/04/06 10:34:26
      • 0
      • 3

      سلام آقای علیرضا عزیز، وقت شما بخیر

      ست کنترل ها قابلیت تنظیم حساسیت به فشار دارند و توسط پیچ جلویی آنها می توان تنظیم کرد. احتمالا مشکل شما با اینکار رفع می شود.

    • 0
    • 4
    باسلام چرا وقتی شیر آب سرویس بهداشتی رو باز میکنیم فشار سنج ست کنترل کم کم به صفر میرسه و وقتی نزدیک صفر شدپمپ آب شروع به لرزیدن میکنه لطفا راهنمایی بفرمائید تشکر
    • کاربر سایت

      1403/04/06 10:35:24
      • 0
      • 3

      سلام جناب جعفری عزیز، وقت شما بخیر

      این مورد ممکن است مشکل از ست کنترل، پمپ آب یا دلایل دیگر داشته باشد. پیشنهادی می شود سرویس کار پمپ حتما بررسی کند.

    • 0
    • 4
    سلام وقت بخیر/ یک سوال داشتم از خدمتتون، برای یک ساختمون 3 طبقه 3 واحدی، پمپ نیم اسبی خریداری کرده ام که همراه اون ست کنترل استریم 90 درجه میخوام نصب کنم. نحوه نصب این ست کنترل ها فرق داره؟ به چه صورت است؟ تشکر
    • کاربر سایت

      1402/11/14 14:04:38
      • 0
      • 3

      سلام جناب کریمیان عزیز، وقت شما بخیر

      در ابتدا باید خدمت شما عرض شود که برای ساختمان 3 طبقه تک واحدی باید از یک پمپ 1 اسب جتی استفاده کنید و این موضوع رو حتما درنظر بگیرید. نحوه نصب ست کنترل های مختلف بطور کلی مشابه یکدیگر است و مراحل اون را می توانید در این مقاله مشاهده کنید.

    • 0
    • 7
    سلام و عرض ادب، بعد از نصب اتومات پمپ آب لازمه که اون رو تنظیم کنیم. کار خاصی داره تنظیمش یا همین نصب کافیه؟
    • کاربر سایت

      1402/10/20 14:27:14
      • 0
      • 5

      سلام آقای میزانی عزیز

      متوجه سوال جنابعالی نشدیم. اما باید گفت که نصب ست کنترل یک فرآیند است و تنظیم ست کنترل یک فرآیند دیگر که برای انجام هر کدام از ایم کارها می توانید مقالات مذکور را مطالعه کنید.

    • 0
    • 9
    سلام وقت بخیر. ست کنترل حتما باید عمودی نصب بشه؟ چون جایی که من میخوان ست کنترل رو نصب کنم جوریه که نمیشه عمودی نصبش کرد. کار دیگه ای هم میشه کرد؟ تشکر
    • کاربر سایت

      1402/09/18 08:02:10
      • 0
      • 8

      سلام اقای توجهی عزیز

      برای عملکرد بهتر ست کنترل در فرآیند قطع و وصل اتومات پمپ بهتر است بصورت عمودی نصب شود. اما بعضی از ست کنترل ها امکان نصب افقی هم دارند که البته باید به کاتالوگ شرکت سازنده مراجعه کنید تا ببینید امکان افقی نصب کردن آن وجود دارد یا نه.

    • 0
    • 9
    سلام و درود، جناب در کنار ست کنترل مگه منبع انبساط هم نباید نصب بشه؟
    • کاربر سایت

      1402/09/12 10:32:54
      • 0
      • 10

      سلام آقای جدیدی عزیز

      خیر ست کنترل به تنهایی کار منبع انبساط، کلید اتومات و مانومتر رو انجام میدهد.

    • 0
    • 11
    با سلام و وقت بخیر، ممنونم بابت آموزش کامل نصب ست کنترل. یک سوال داشتم از خدمتتون، اینکه در مرحله دوم گفتید قرارگیری ست کنترل در مکان مناسب. مگر ست کنترل روی پمپ نصب نمی شود؟ پس همان مکانی که پمپ نصب میشه، ست کنترل هم نصب میشه دیگه. درسته؟
    • کاربر سایت

      1402/09/05 09:49:08
      • 0
      • 10

      سلام آقای میثاقی عزیز وقت شما هم بخیر

      در مرحله دوم کامل گفته شده که ست کنترل روی پمپ نصب میشود. موقعیت نصب ست کنترل که همراه با پمپ است باید در جایی باشد که از رطوبت و خیس شدن در امان باشد؛ چون داخل ست کنترل مدارهای الکترونیکی وجود دارد.
