قدرت مکش پمپ

پمپ دارای یک ورودی و یک خروجی است که سیال از قسمت ورودی که لوله مکش نیز نام دارد وارد محفظه پمپ می شود و بعد از اعمال فشار به سیال از قسمت خروجی که به آن لوله تخلیه نیز می گویند، خارج می شود. هر کدام از انواع پمپ به دلیل ویژگی های ساختاری که دارد دارای قدرت مکش به میزان مشخصی است که این شاخصه با نام ارتفاع مثبت خالص مکش پمپ یا NPSH در پمپ شناخته می شود. زمان هایی که مخزن مکش پایین تر از سطح ارتفاع پمپ قرار دارد برای جلوگیری از مکش بدون سیال بایستی پمپ قادر به مکش اولیه ای برای راه اندازی باشد تا از ورود هوا به محفظه جلوگیری شود. در ادامه این مقاله کالاصنعتی به ارتفاع مکش پمپ آب بصورت پایه ای پرداخته خواهد.

ارتفاع مکش پمپ آب

ﻓﺮض ﻛﻨﻴﺪ ﻛﻪ ﺑﺮ روی ﺳﻄحی اﻳﺴﺘﺎده اﻳﺪ. وزن ﺷﻤﺎ ﺑﻪ ﺳﻄﺢ ﻧﻴﺮویی وارد می ﻛﻨﺪ ﻳﺎ ﺑﻪ ﻋﺒﺎرتی ﻧﻴﺮوی ﻓﺸﺎری ﺑﻪ ﺳﻄﺢ وارد می ﺷﻮد. اﮔﺮ اﻧﺪازه اﻳﻦ ﻧﻴﺮوی ﻓﺸﺮﻧﺪه را ﺑﺮ ﻣﺴﺎﺣﺖ ﺳﻄﺢ ﺗﻤﺎس ﺗﻘﺴﻴﻢ ﻛﻨﻴﻢ ﻓﺸﺎر وارد ﺑﺮ ﺳﻄﺢ ﺑﺪﺳﺖ ﺧﻮاﻫﺪ آﻣﺪ.

واﺣﺪ آن ﻧﻴﻮﺗﻦ ﺑﺮ ﻣﺘﺮ ﻣﺮﺑﻊ اﺳﺖ ﻛﻪ ﭘﺎﺳﻜﺎل ﻧﺎﻣﻴﺪه ﻣﻴﺸﻮد. ﺣﺎل ﺳﺘﻮنی از ﻣﺎﻳﻊ ﺑﻪ ارﺗﻔﺎع h و ﻣﺴﺎﺣﺖ ﻣﻘﻄﻊ A را در ﻧﻈﺮ ﺑﮕﻴﺮﻳﺪ. ﺣﺠﻢ اﻳﻦ ﺳﺘﻮن ﻣﺎﻳﻊ V = A.h و ﺟﺮم آن m = ρ.V ﺧﻮاﻫﺪ ﺑﻮد. ρ ﭼﮕﺎلی ﻣﺎﻳﻊ اﺳﺖ ﺑﻨﺎﺑﺮاﻳﻦ ﺟﺮم ﻣﺎﻳﻊ ﺑﺮاﺑﺮ ﺑﺎ ρ.A.h ﺧﻮاﻫﺪ ﺑﻮد. ﻧﻴﺮوی ﻓﺸﺎری وارد ﺷﺪه در ﻋﻤﻖ h ﻫﻢ اﻧﺪازه وزن ﺳﺘﻮن ﻣﺎﻳﻊ ﺑﻮده و ﺑﺮاﺑﺮ ﺑﺎ ρ.g.h ﺧﻮاﻫﺪ ﺑﻮد.

ﻣﺎﻳﻌﺎت در ﺟﻮ زﻣﻴﻦ ﻣﻌﻤﻮﻻً در ﺳﻄﻮحی ﺑﺎ ﻫﻮا ﺗﻤﺎس دارﻧﺪ. ﻫﻮا در ﺳﻄﻮح ﺗﻤﺎس ﺑﻪ ﻣﺎﻳﻌﺎت ﻓﺸﺎری ﻣﻌﺎدل ﻳک اﺗﻤﺴﻔﺮ وارد می ﻛﻨﺪ. ﻓﺸﺎر ﻣﺎﻳﻊ در ﺗﻤﺎمی ﻧﻘﺎطی ﻛﻪ در ﻳﻚ ﻓﺎﺻﻠﻪ از ﺳﻄﺢ آزاد ﻣﺎﻳﻊ ﻗﺮار دارﻧﺪ ﻳﻜﺴﺎن اﺳﺖ. ﻳﻚ ﻟﻮﻟﻪ ﺷﻴﺸﻪ ای را در داﺧﻞ ظرفی از ﻣﺎﻳﻊ ﻗﺮار می دﻫﻴﻢ.

آب ﺑﻪ اﻧﺪازه ارﺗﻔﺎع داﺧﻞ ﻇﺮف در ﻟﻮﻟﻪ ﺑﺎﻻ ﺧﻮاﻫﺪ رﻓﺖ. ﻫﻤﺎﻧﻄﻮر ﻛﻪ ﻗﺒﻼً ﻫﻢ ﮔﻔﺘﻪ ﺷﺪ ﻓﺸﺎر ﻣﺎﻳﻊ در ﺗﻤﺎمی ﻧﻘﺎطی ﻛﻪ در ﻳﻚ ﻓﺎﺻﻠﻪ از ﺳﻄﺢ آزاد ﻣﺎﻳﻊ ﻗﺮار دارﻧﺪ ﻳﻜﺴﺎن اﺳﺖ. ﭼﻮب ﭘﻨﺒﻪ ای را در اﻧﺘﻬﺎی ﻟﻮﻟﻪ ﻗﺮار داده وﻟﻮﻟﻪ را در داﺧﻞ ﻇﺮف ﻗﺮار می دﻫﻴﻢ آرام آرام ﭼﻮب ﭘﻨﺒﻪ را ﺑﻪ ﺳﻤﺖ ﺑﺎﻻ می ﻛﺸﻴﻢ آب در داﺧﻞ ﻟﻮﻟﻪ ﺷﺮوع ﺑﻪ ﺑﺎﻻ رﻓﺘﻦ می ﻛﻨﺪ.

ﭼﻪ ﻋﺎملی ﺑﺎﻋﺚ ﺑﺎﻻ رﻓﺘﻦ آب در داﺧﻞ ﻟﻮﻟﻪ ﺷﺪه و آب ﺗﺎ ﭼﻪ ارﺗﻔﺎعی ﺑﺎﻻ ﺧﻮاﻫﺪ رﻓﺖ؟

در ﺣﻘﻴﻘﺖ زﻣﺎنی ﻛﻪ ﭘﻴﺴﺘﻮن ﺑﻪ ﺳﻤﺖ ﺑﺎﻻ ﻛﺸﻴﺪه میﺷﻮد در داﺧﻞ ﻟﻮﻟﻪ ﺧﻼء اﻳﺠﺎد میﺷﻮد، یعنی ﻫﻴﺞ ﻫﻮایی در داﺧﻞ ﻟﻮﻟﻪ وﺟﻮد ﻧﺨﻮاﻫﺪ داﺷﺖ. از ﻃﺮفی ﻫﻤﺎﻧﻄﻮر ﻛﻪ ﻗﺒﻼ ﮔﻔﺘﻪ ﺷﺪ ﻓﺸﺎر ﻣﺎﻳﻊ در ﺗﻤﺎم ﻧﻘﺎط ﻛﻪ در ﻳک ﻓﺎﺻﻠﻪ از ﺳﻄﺢ آزاد ﻣﺎﻳﻊ ﻗﺮار دارﻧﺪ ﻳﻜﺴﺎن اﺳﺖ.

اﮔﺮ ﻟﻮﻟﻪ ﻛﺎﻣﻼً ﺻﺎف و صیقلی ﺑﺎﺷﺪ و در داﺧﻞ ﻟﻮﻟﻪ ﻫﻨﮕﺎم ﻛﺸﻴﺪن ﭼﻮپ ﭘﻨﺒﻪ ﻫﻮایی وﺟﻮد ﻧﺪاﺷﺘﻪ ﺑﺎﺷﺪ، ﻓﺸﺎر در ﺳﻄﺢ ﻣﻘﻄﻊ A ﺑﺎﻳﺪ  ﻳﻚ اﺗﻤﺴﻔﺮ ﺑﺎﺷﺪ ﺑﻨﺎﺑﺮاﻳﻦ آب در ﻟﻮﻟﻪ ﺑﺎﻻ ﺧﻮاﻫﺪ رﻓﺖ ﺗﺎ ﺳﺘﻮن آب ﺑﺘﻮاﻧﺪ در ﺳﻄﺢ ﻣﻘﻄﻊ  A ارﺗﻔﺎع ﻳﻚ اﺗﻤﺴﻔﺮ را ﺗﺎﻣﻴﻦ ﻛﻨﺪ.

زﻣﺎنی ﻛﻪ ﺷﻤﺎ ﺑﺮای ﺧﻮردن ﻣﺎﻳﻌﺎت از نی اﺳﺘﻔﺎده ﻣﻲ ﻛﻨﻴﺪ در ﺣﻘﻴﻘﺖ از ﻫﻤﻴﻦ اﺻﻞ ﭘﻴﺮوی می ﻛﻨﻴﺪ. یعنی ﺑﺎ ﻣﻜﻴﺪن، ﻫﻮای داﺧﻞ نی را ﺧﺎرج ﻛﺮده و در نی ﺧﻼء اﻳﺠﺎد می ﻛﻨﻴﺪ. ﺑﻨﺎﺑﺮاﻳﻦ ﻓﺸﺎر ﻫﻮای وارد ﺑﺮ ﺳﻄﺢ ﺳﻴﺎل ﺑﺎﻋﺚ ﺑﺎﻻ رﻓﺘﻦ ﺳﻴﺎل در نی ﺧﻮاﻫﺪ ﺷﺪ. آب ﺗﺎ ارﺗﻔﺎع 10 ﻣﺘﺮ در ﻟﻮﻟﻪ ﺑﺎﻻ میرود.

اﮔﺮ ﺑﺘﻮان ﺑﺎ روشی ﺳﻴﺎلی را ﻛﻪ ﺗﺎ اﻳﻦ ارﺗﻔﺎع ﺑﺎﻻ آﻣﺪه از آن ﺧﺎرج ﻛﻨﻴﻢ در ﺣﻘﻴﻘﺖ ﺗﻮاﻧﺴﺘﻪ اﻳﻢ ﻛﻪ ﺑﻪ یک ﭘﻤﭗ رﻓﺖ و ﺑﺮگشتی دﺳﺘﺮسی ﭘﻴﺪا ﻛﻨﻴﻢ. پمپ های رﻓﺖ و ﺑﺮگشتی درﮔﺬﺷﺘﻪ ﺑﺴﻴﺎر اﺳﺘﻔﺎده می ﺷﺪه. ﺳﺎﺧﺘﻤﺎن پمپ هایی ﻛﻪ در ﻗﺪﻳﻢ اﺳﺘﻔﺎده می ﺷﺪ از ﻟﻮﻟﻪ اﺳﺘﻮاﻧﻪ ای، ﭘﻴﺴﺘﻮن، دﻫﺎﻧﻪ ورودی و ﺧﺮوجی ، دو درﻳﭽﻪ یکی در ﻗﺴﻤﺖ ورودی ﺳﻴﻠﻨﺪر و دﻳﮕﺮی ﺑﺮ روی ﭘﻴﺴﺘﻮن و ﻃﻨﺎب ﺑﺮای ﺑﺎﻻ و ﭘﺎﻳﻴﻦ ﻛﺸﻴﺪن ﭘﻴﺴﺘﻮن ﺗﺸﻜﻴﻞ می ﺷﺪ.

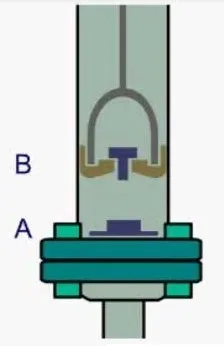

درﻳﭽﻪ A در اﻧﺘﻬﺎی ﻟﻮﻟﻪ اﺳﺘﻮاﻧﻪ ای و درﻳﭽﻪ B ﺑﺮ روی ﭘﻴﺴﺘﻮن ﻗﺮار دارد. ﺑﺎ ﺣﺮﻛﺖ ﭘﻴﺴﺘﻮن ﺑﻪ ﺳﻤﺖ ﭘﺎﻳﻴﻦ ﻫﻮای ﻣﻮﺟﻮد در ﺳﻴﻠﻨﺪر از درﻳﭽﻪ B ﺧﺎرج ﺧﻮاﻫﺪ ﺷﺪ. ﻫﻨﮕﺎمی ﻛﻪ ﭘﻴﺴﺘﻮن ﺑﻪ ﻃﺮف ﺑﺎﻻ ﺣﺮﻛﺖ می ﻛﻨﺪ، ﺧﻼ اﻳﺠﺎد ﺷﺪه ﻫﻤﺎﻧﻄﻮر ﻛﻪ ﻗﺒﻼً ﻫﻢ ﮔﻔﺘﻪ ﺷﺪ، ﺑﺎﻋﺚ ﺧﻮاﻫﺪ ﺷﺪ. ﺑﻌﺪ از اﻳﻨﻜﻪ ﭘﻴﺴﺘﻮن ﺑﻪ اﻧﺘﻬﺎی ﺳﻴﻠﻨﺪر رﺳﻴﺪ، ﭘﻴﺴﺘﻮن را ﺑﻪ ﭘﺎﻳﻴﻦ ﺣﺮﻛﺖ می دﻫﻴﻢ. جهت خرید پمپ خودمکش لئو سری XHS با گارانتی 24 ماهه می توانید با کارشناسان فروش پمپ کالاصنعتی تماس حاصل فرمائید.

اﻓﺰاﻳﺶ ﻓﺸﺎر وارد ﺑﺮ ﺳﻴﺎل ﺗﻮﺳﻂ ﭘﻴﺴﺘﻮن ﺑﺎﻋﺚ ﺑﺴﺘﻪ ﺷﺪن درﻳﭽﻪ A و ﺑﺎز ﺷﺪن درﻳﭽﻪ B ﻣﻴﮕﺮدد. ﻣﻘﺪاری از ﺳﻴﺎل ازداﺧﻞ درﻳﭽﻪ B ﺑﻪ ﺳﻤﺖ ﺑﺎﻻ ﺣﺮﻛﺖ ﻛﺮده و ﺑﺮ روی ﺳﻴﻠﻨﺪر ﻗﺮار میﮔﻴﺮد. در ﻣﺮﺣﻠﻪ آﺧﺮ ﺑﺎ ﺣﺮﻛﺖ ﭘﻴﺴﺘﻮن ﺑﻪ ﺳﻤﺖ ﺑﺎﻻ ﺳﻴﺎل از درﻳﭽﻪ A وارد ﺳﻴﻠﻨﺪر ﺷﺪه و ﺳﻴﺎل ﻣﻮﺟﻮد ﺑﺮ روی ﺳﻴﻠﻨﺪر از ﺷﻴﺮ ﺧﺮوجی ﺧﺎرج می ﺷﻮد. ﭘﻤﭗ ﻫﺎی رﻓﺖ و ﺑﺮگشتی در ﻗﺪﻳﻢ ﺑﺮ اﻳﻦ اﺳﺎس ﻋﻤﻞ می کردند.

ﭘﻤﭗ ﻫﺎی رﻓﺖ و ﺑﺮگشتی ﺟﺪﻳﺪ ﻧﻴﺰ ﻋﻤﻠﻜﺮدی ﻣﺸﺎﺑﻪ ﭘﻤﭗ ﻫﺎی ﻗﺪیمی دارﻧﺪ. ﭘﻤﭗ رﻓﺖ و ﺑﺮگشتی ﺷﺎﻣﻞ یک ﭘﻴﺴﺘﻮن، ﺳﻴﻠﻨﺪر و ﺷﻴﺮ ورودی و ﺧﺮوجی می ﺑﺎﺷﻨﺪ. ﺑﺎ ﺣﺮﻛﺖ ﭘﻴﺴﺘﻮن ﺑﻪ ﺳﻤﺖ ﺑﺎﻻ ، ﺳﻴﺎل از چک ولو ورودی وارد ﭘﻴﺴﺘﻮن می ﺷﻮد.

زﻣﺎنی ﻛﻪ ﭘﻴﺴﺘﻮن ﺑﻪ اﻧﺘﻬﺎی ﻣﺴﻴﺮ رﺳﻴﺪ ﭘﻴﺴﺘﻮن ﺑﻪ ﺳﻤﺖ ﭘﺎﻳﻴﻦ ﺣﺮﻛﺖ ﻛﺮده، ﺑﻨﺎﺑﺮاﻳﻦ ﻓﺸﺎر ﺳﻴﺎل ﺑﺎﻋﺚ ﺑﺴﺘﻪ ﺷﺪن ﺷﻴﺮ ﻣﻜﺶ و ﺑﺎز ﺷﺪن check valve ﺧﺮوجی می ﺷﻮد. ﻫﺮ ﺳﻴﻜﻞ ﺷﺎﻣﻞ ﻳﻚ ﺣﺮﻛﺖ رﻓﺖ و ﺑﺮگشتی ﺑﻮده ﻛﻪ در رﻓﺖ ﻋﻤﻞ ﻣﻜﺶ و در ﺑﺮﮔﺸﺖ ﻋﻤﻞ discharge ﺻﻮرت می ﮔﻴﺮد.

جمع بندی

بطور کلی انواع پمپ برای راه اندازی نیاز به مکش اولیه دارند. در ورودی پمپ باید سیال وجود داشته باشد تا از ورود هوا به پمپ و ایجاد خلل در عملکرد پمپ و مشکلات احتمالی بعدی جلوگیری گردد. داشتن قدرت مکش پمپ در شروع به کار آن ها بیشتر در پمپ سانتریفیوژ لازم است و در پمپ های جابجایی مثبت عموما بصورت خودمکش هستند. در این مقاله کالاصنعتی به قدرت مکش پمپ و ارتفاع مکش پمپ آب پرداخته شد. فروشگاه اینترنتی کالاصنعتی مرجع کامل فروش پمپ های ایرانی و خارجی با بهترین کیفیت و مناسب ترین قیمت است. جهت مشاوره در زمینه انتخاب و خرید پمپ می توانید با کارشناسان بخش پمپ کالاصنعتی تماس بگیرید.
